バモス・ＬＥＤリフレクター

※この内容はあくまで私個人の作業結果です。
※もしあなたが同じことをして何か問題が起きたとしても、私は一切関知しません。
※少しでも不安がある場合はディーラー又は整備工場にお願いして下さい。
※くれぐれも自己責任ということで。

	安物のバックカメラを付けたのですが、夜真っ暗なところだとちょっと見づらいのが気になっていました。そんなとき激安のＬＥＤリフレクターを見つけて、改造すれば照明に使えるんじゃね？と購入してみました。

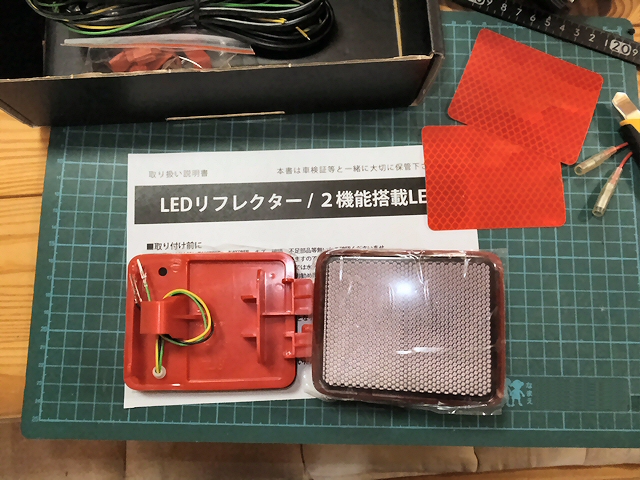

	同じシリーズでバック用の白色ＬＥＤ内蔵版もありましたが、この手の激安品のＬＥＤは暗いのが相場なのであえて赤一色のものにしました。早速中がどうなっているか分解して見ます。少量のコーキング剤で接着してあるだけなので簡単に殻割りができました。

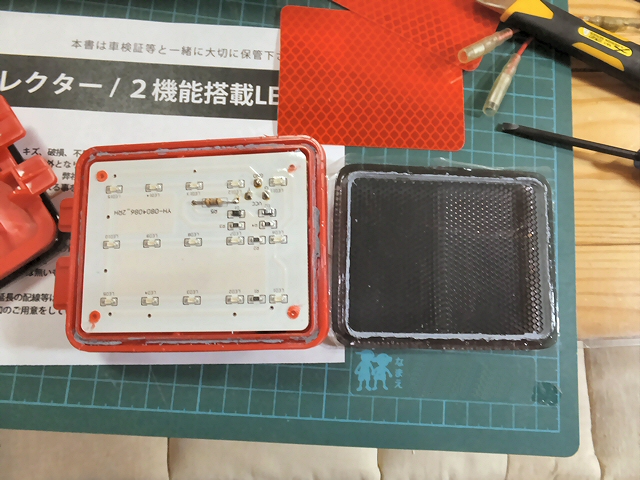

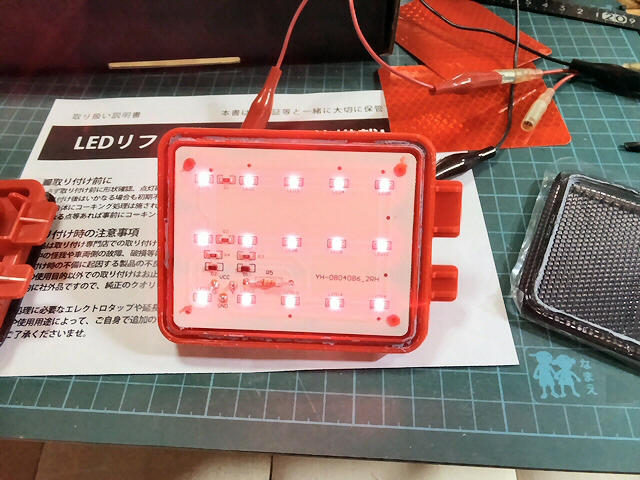

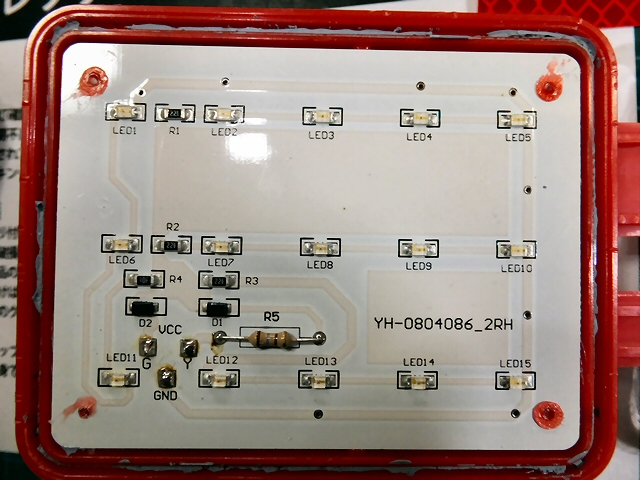

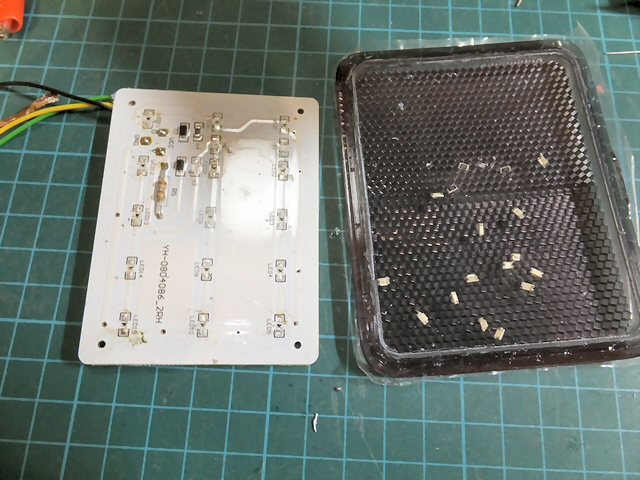

	案の定、しょぼいチップＬＥＤが付いていました。
	能書きではスモールとストップランプになっていますが、この明るさではとてもストップランプとしては役に立ちません。

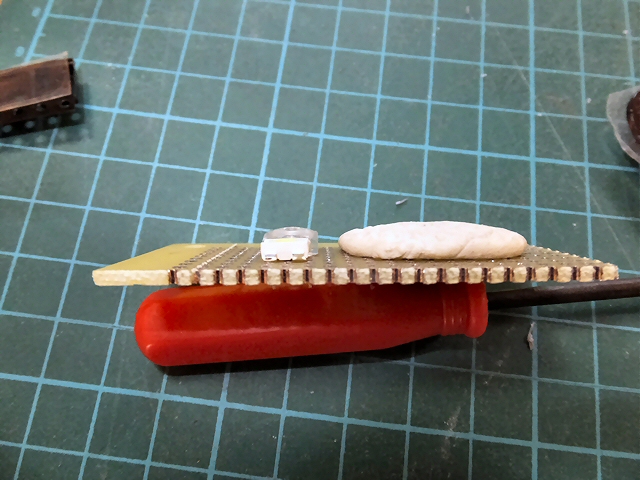

	予定通り手持ちのＬＥＤで作り直すことにします。リフレクターが薄いのでどのくらい隙間があるか粘土で確認してみました。ルームランプに使った角型はちょっと無理で、初号機のメーター照明に使ったチップＬＥＤでギリギリでした。

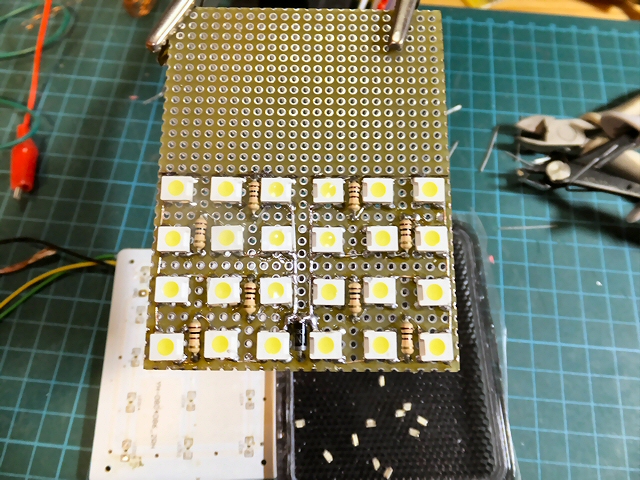

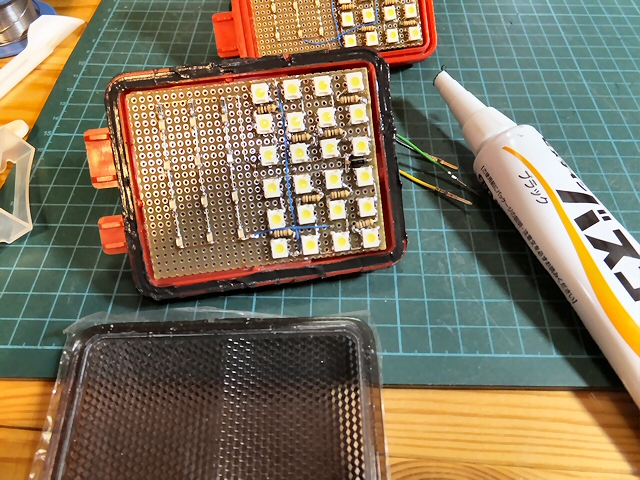

	まず半分のエリアにバックランプ用の白色チップＬＥＤを24個並べました。
	残りの半分はスモールランプにします。元々の基板から剥がした赤色チップＬＥＤを12個使いました。

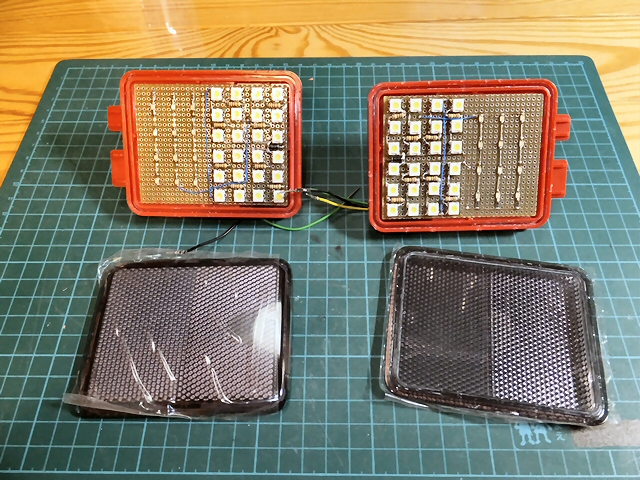

	こんな感じになりました。

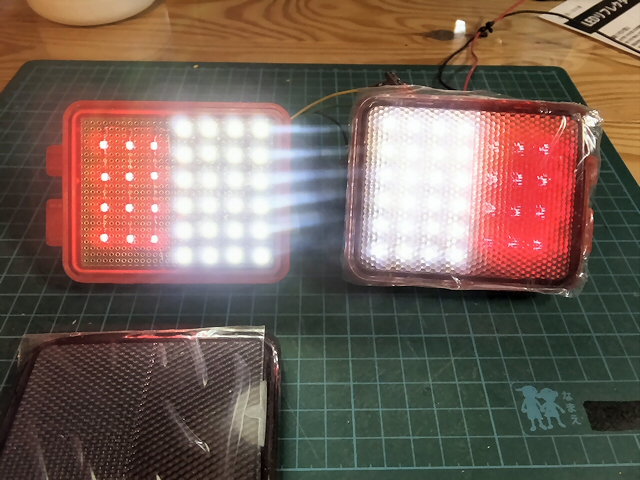

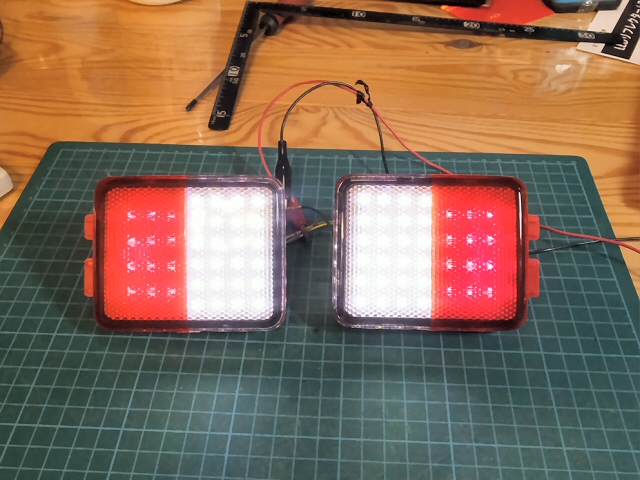

	点灯チェックしました。右側はカバーを被せた状態です。やっぱりバックランプはこのくらい明るくないと役に立ちませんよね。
	チェックＯＫになったのでカバーを接着します。コーキング剤を隙間に入れて...

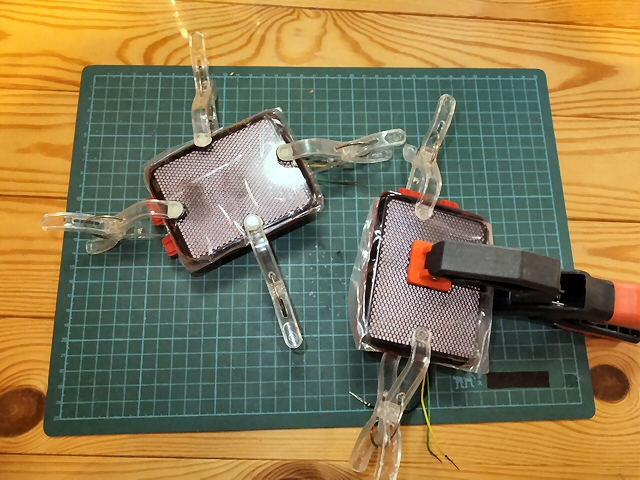

	翌日まで洗濯ばさみで挟んでおきました。

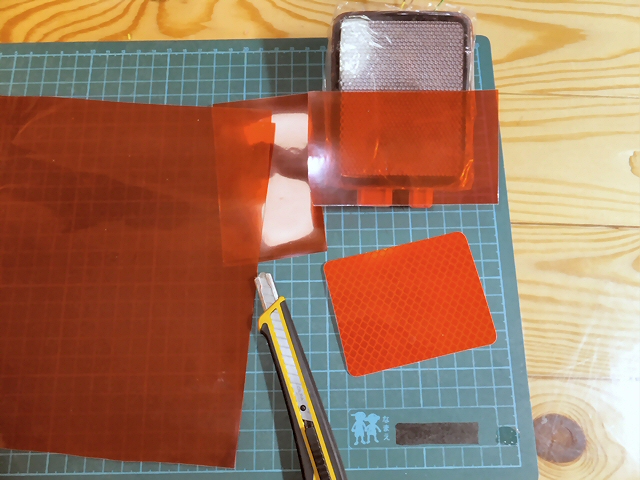

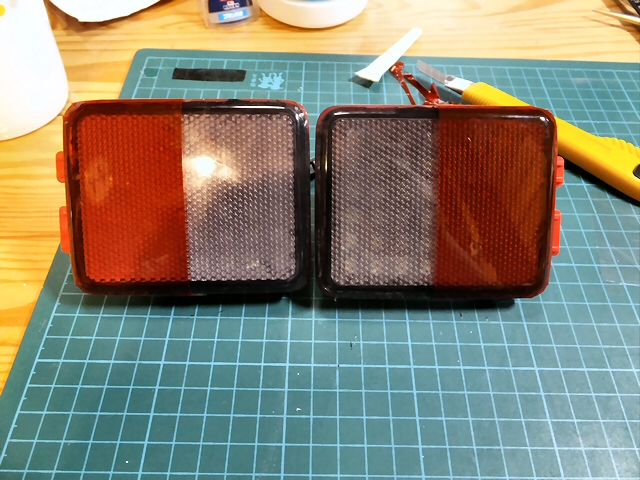

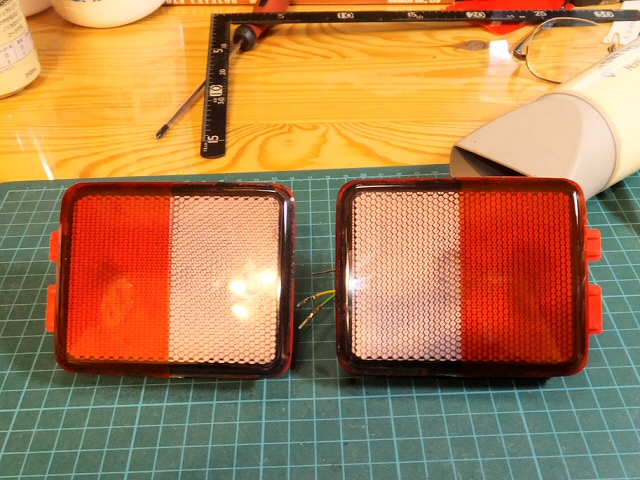

	このリフレクター、カバーが白色(スモーク）です。正式なリフレクターは赤色でないといけないので、赤色フィルムをスモールランプの部分だけ貼りました。ちなみに手前にあるのはリフレクターに付いてきた「反射シール」です。（不透明なので使いませんでした) 取説にはこれを車体に貼るように書いてありましたが、あまり反射していないような気が.....。
	これでバック＋スモールのＬＥＤ内蔵リフレクターが完成です。
	点灯チェックもＯＫです、早速取付けましょう。

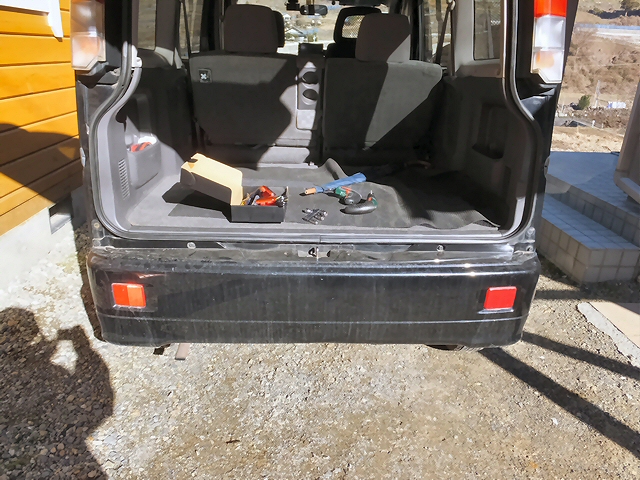

	まずはリアバンパーを外します。

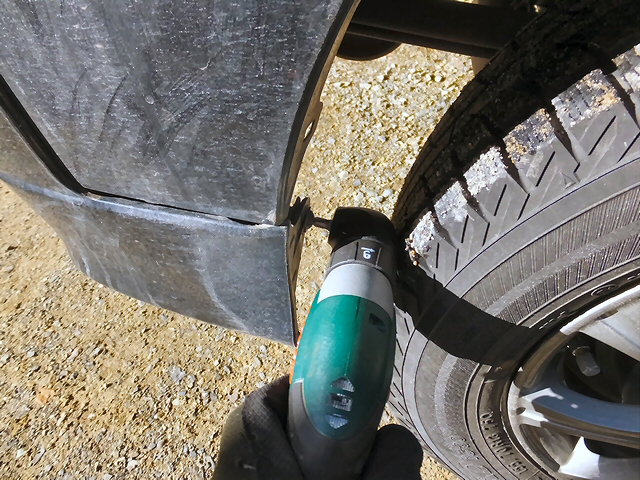

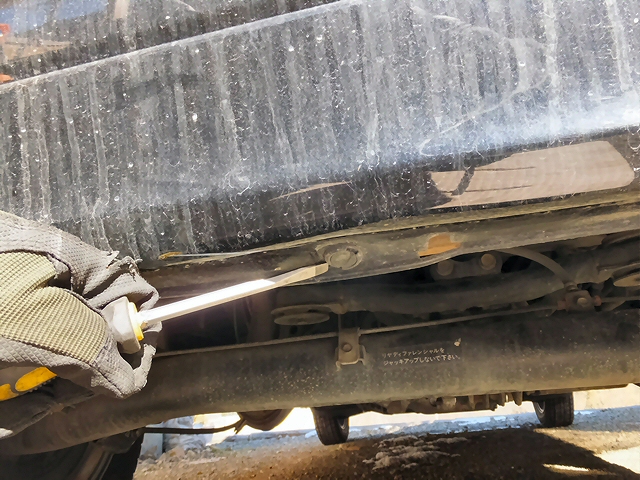

	タイヤハウスのネジを外して...

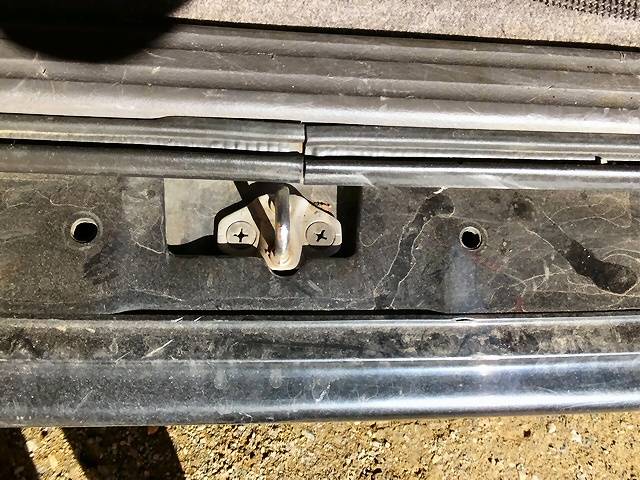

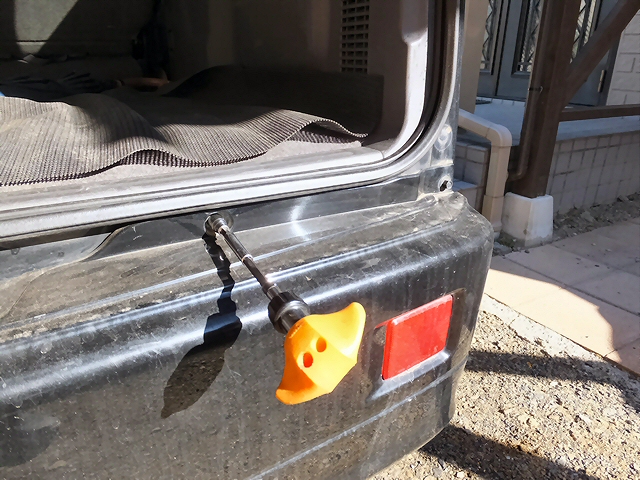

	ボルト4本を外します。
	下側中央にクリップが１つあるので外します。
	上側にも２つクリップがあるはずですが、付いていませんでした。フロントバンパーのクリップも無かったし、このバモスどうしてたんでしょうねぇ？

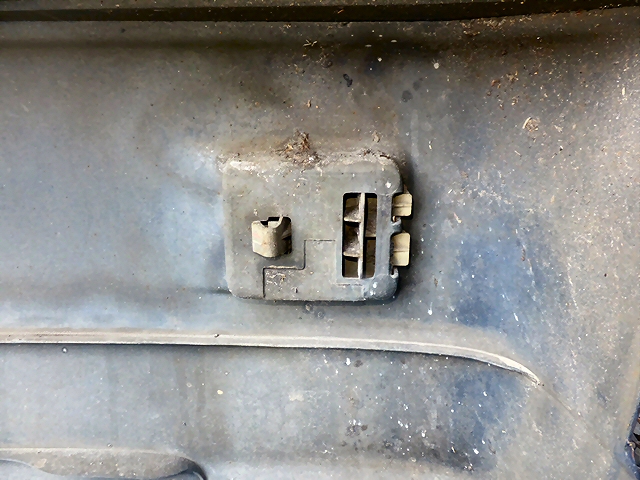

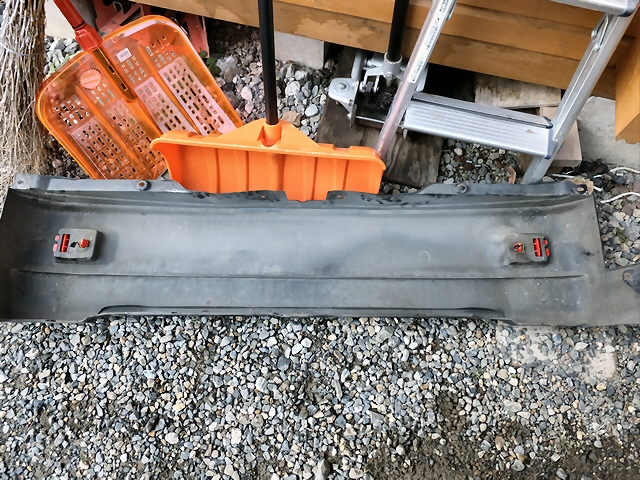

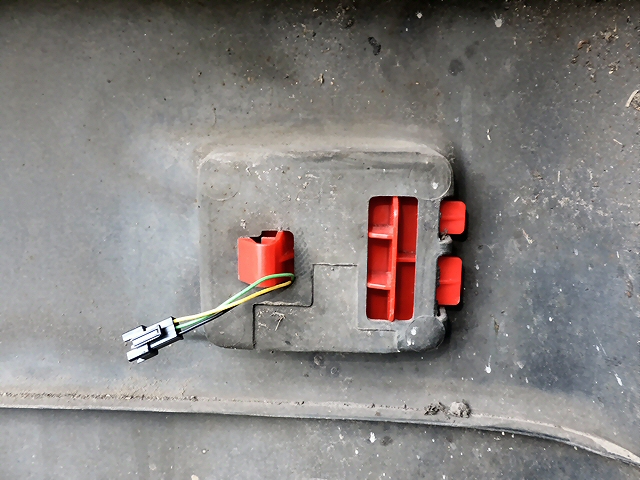

	外したバンパーの裏側からリフレクターを外します。写真左側のツメを押せば簡単に外れます。
	ＬＥＤリフレクターを取付けます。
	左右とも交換出来ました。

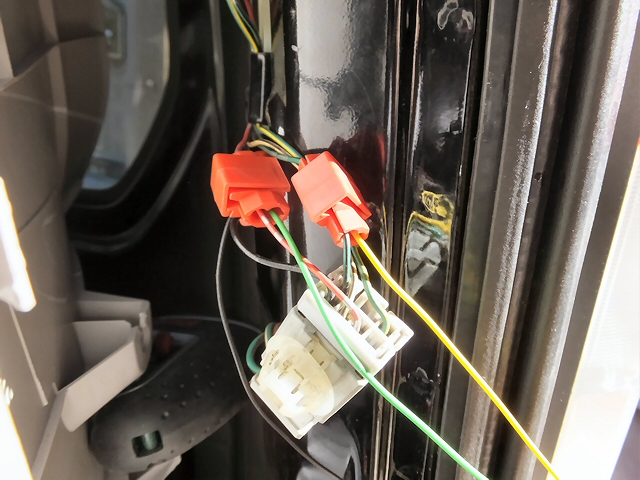

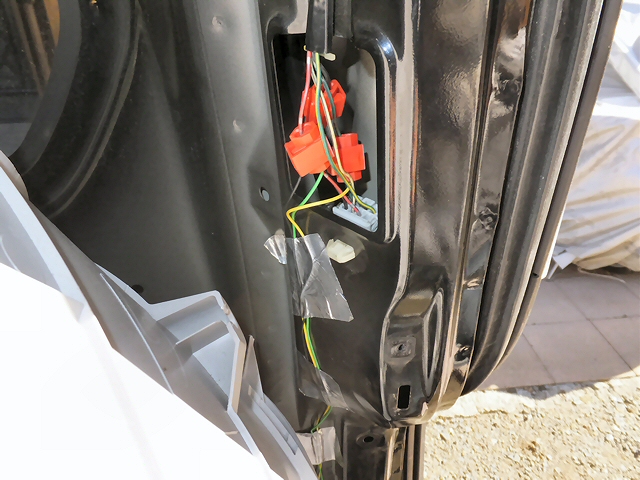

	次は配線です。リアの内装を浮かしてテールランプの配線に接続します。
	配線の色は次の通りです。・スモール　：　赤・バック　：　緑/黒・GND　：　黒

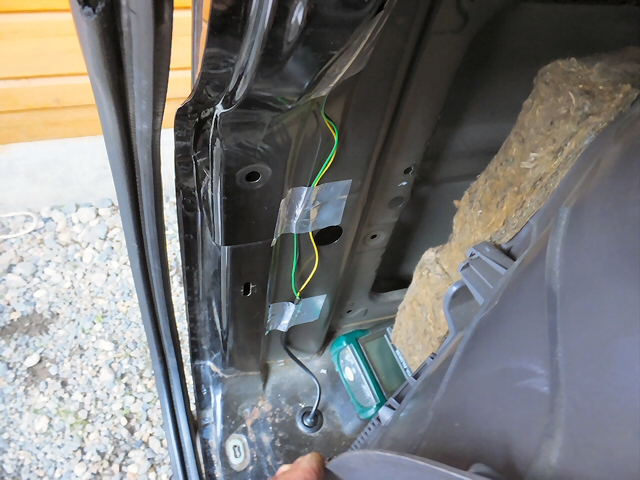

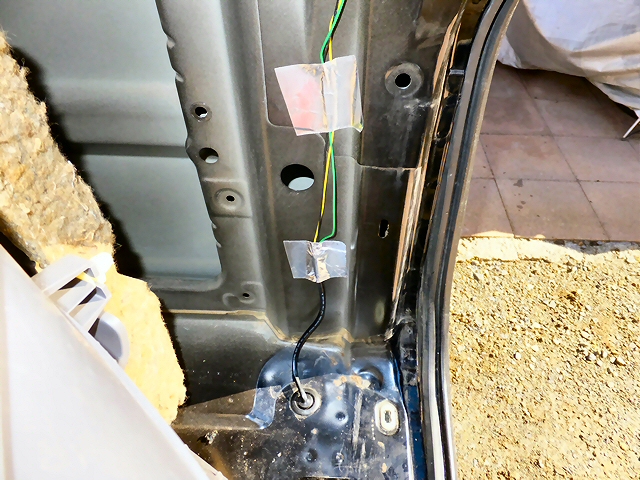

	配線はブラブラしないようにアルミテープで固定しながら床まで持って行きます。ちょうど良いところにグロメットがあるので、そこに穴を開けて配線を通します。

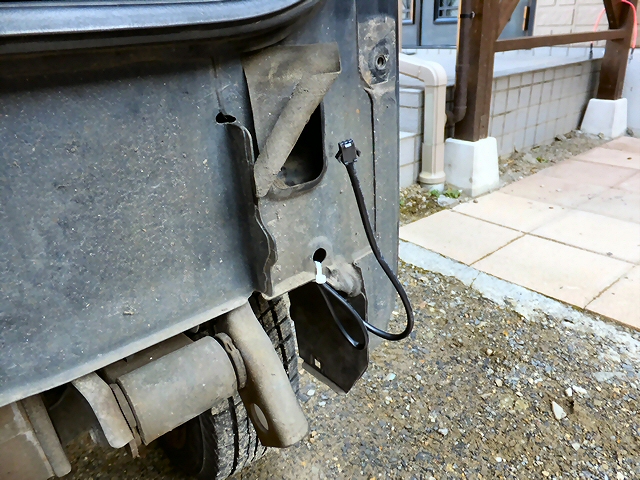

	出てきた配線をタイラップで固定しておきます。
	反対側も同様に配線します。
	あとは配線を繋いでバンパーを元通りにして完成です。

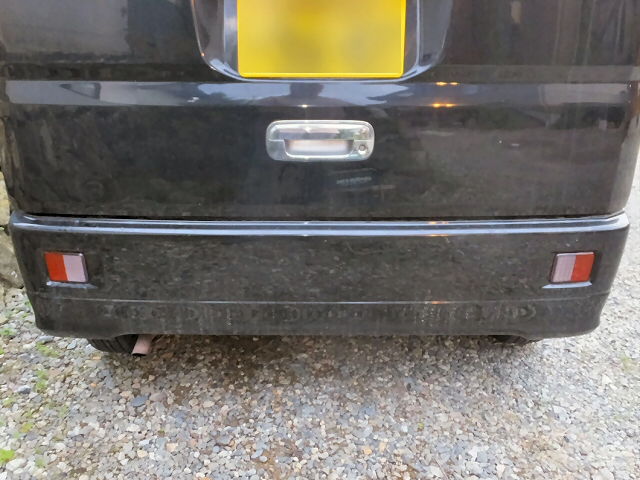

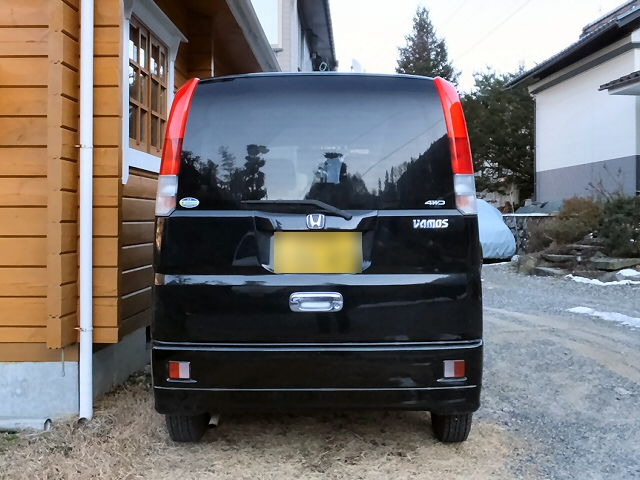

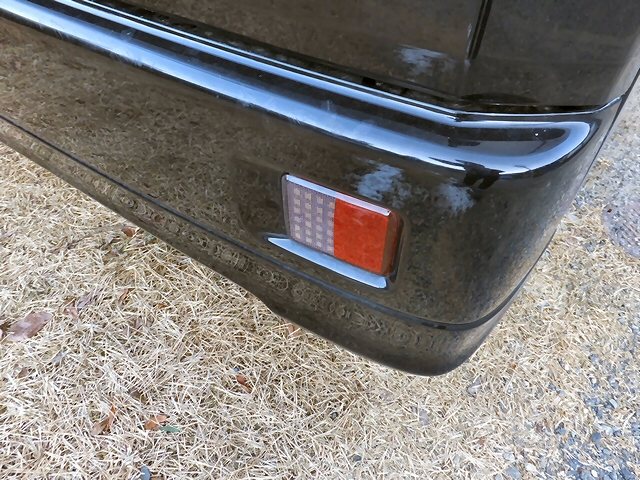

	スモーク／赤のツートンも、テールランプと同じなのであまり違和感ありません。

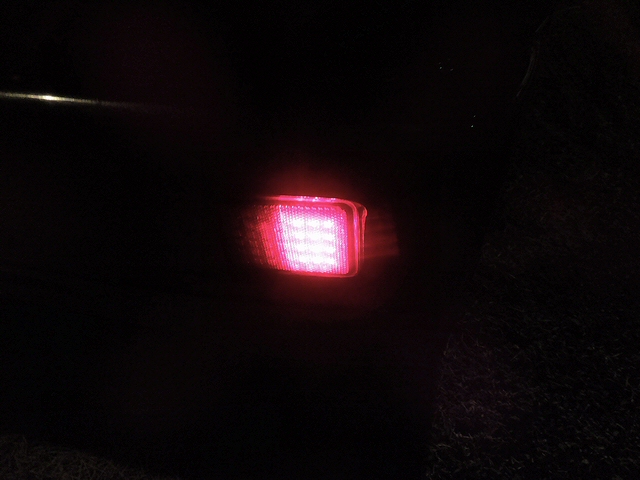

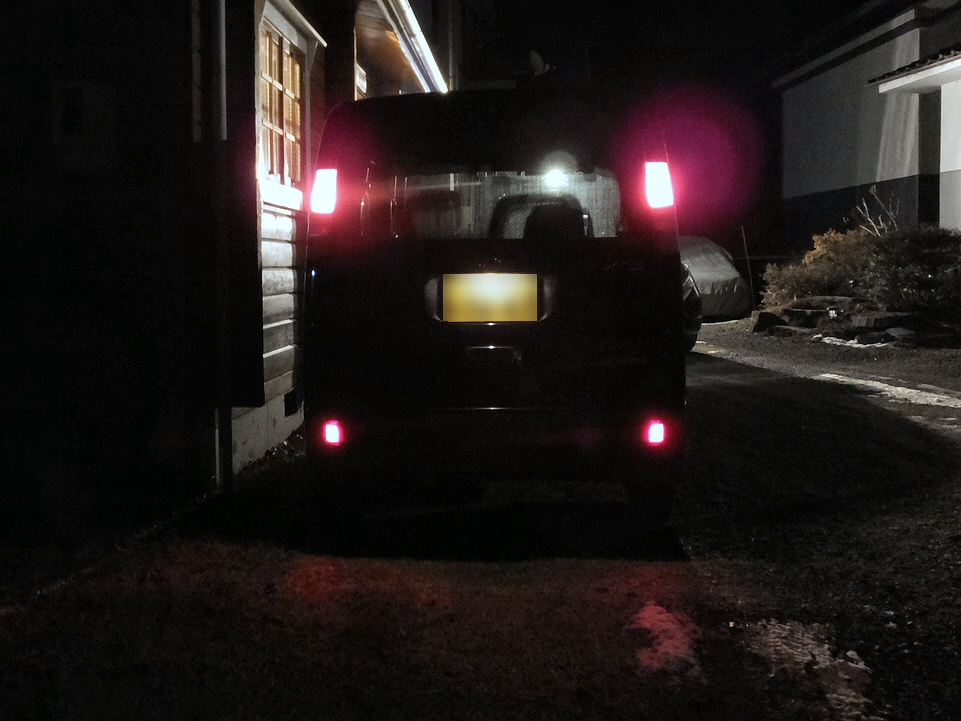

	夜になったので点灯してみました。スモールでこの状態です。ＬＥＤの明るさは販売元が言うところの「ブレーキ時」にしてあるのですが、やっぱり暗かったです。テールランプのスモールに完全に負けています。
	まぁスモールランプとしてはこんなところがちょうど良いでしょう。

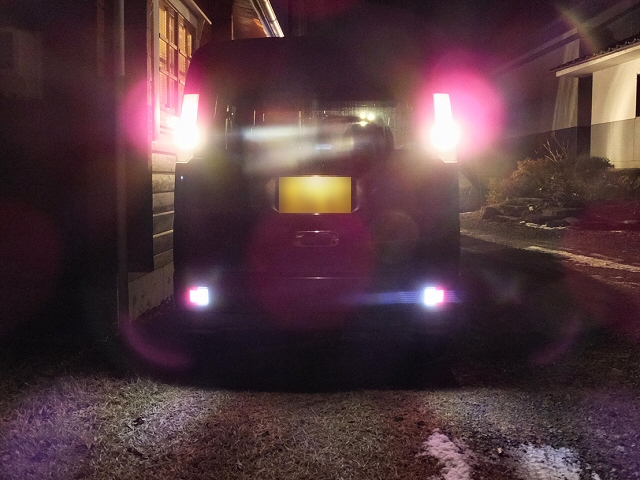

	バックランプを点けてみました。期待していたほどは明るくなりませんねぇ。

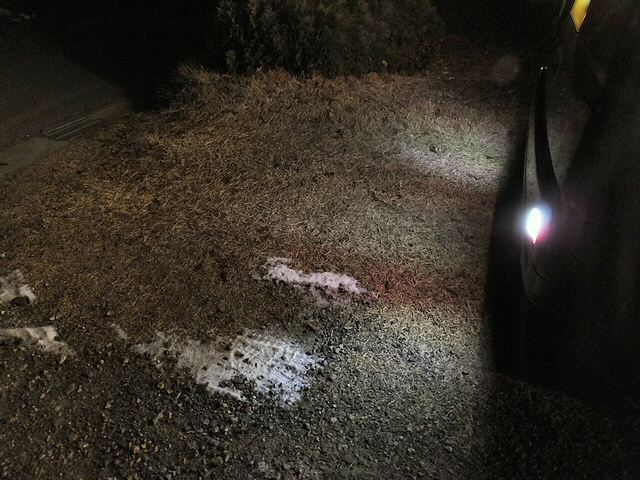

	でもバンパーの近くはちょっと明るくなっています。

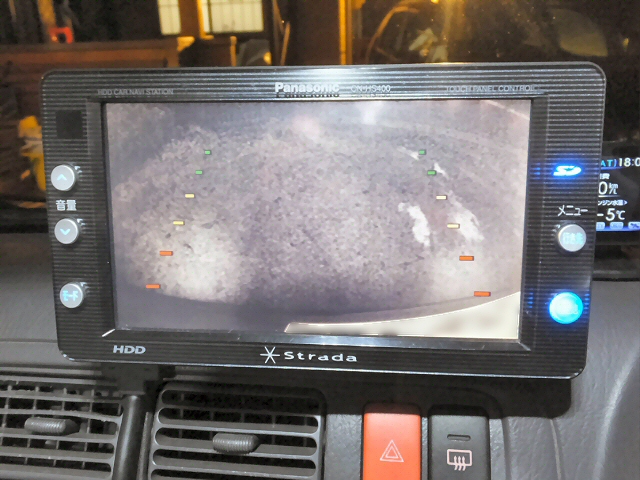

	バックカメラで見ると、車体近くはちょっと効果があるようです。まぁ少しは実用性があったのでこれでヨシとしておきます。

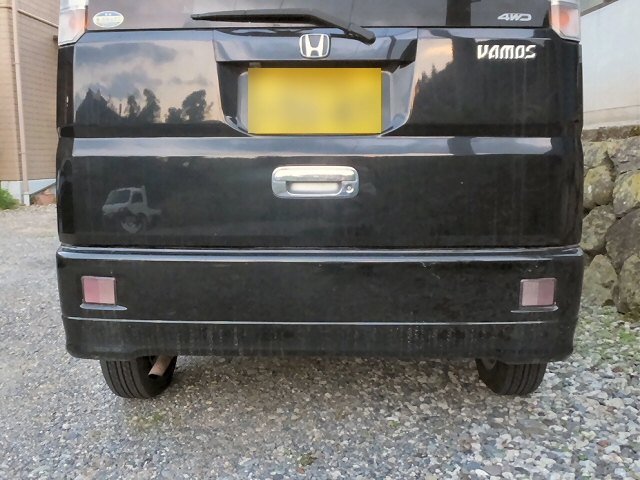

	先日ふとバモスの後ろ姿を見たら、LEDリフレクターが色あせているのに気がつきました。

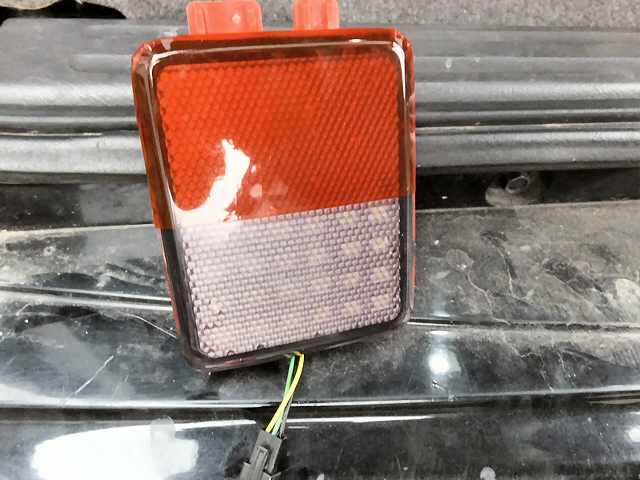

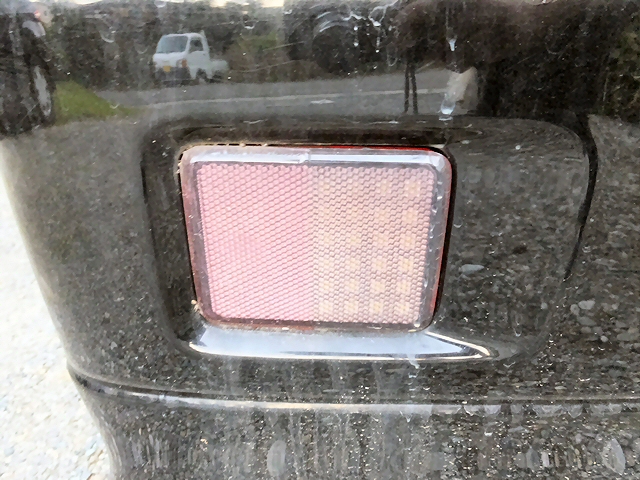

	ポジション部分に貼った赤色フィルムが色あせてほとんど白になっています。これではリフレクターにならないので張り直すことにします。

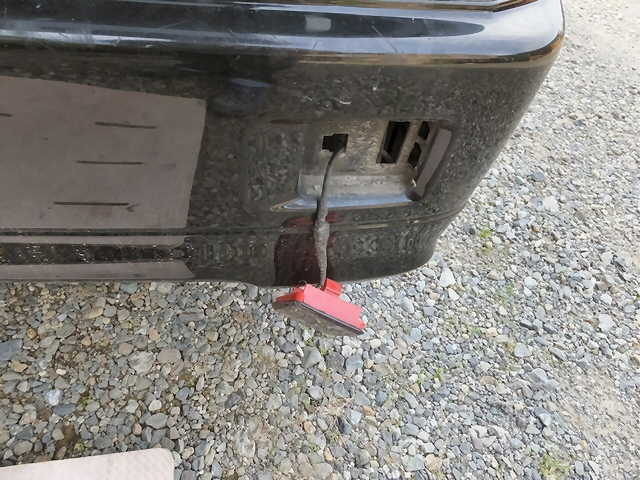

	バンパーの裏から手を入れてリフレクターを取り外します。

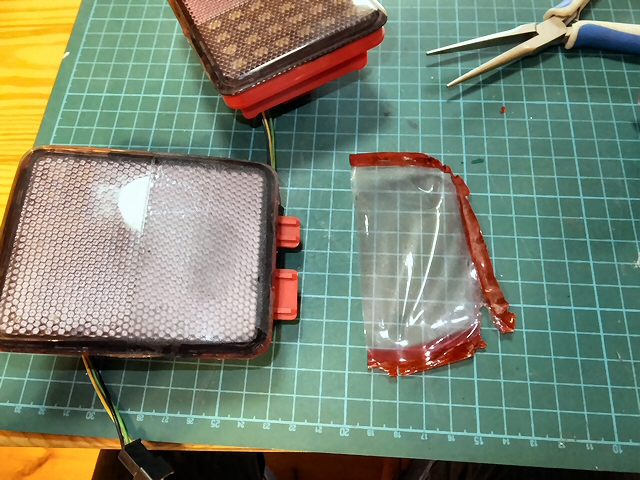

	フィルムを剥がします。日の当たらない周辺部分と比べるとどれだけ色あせたかよくわかります。

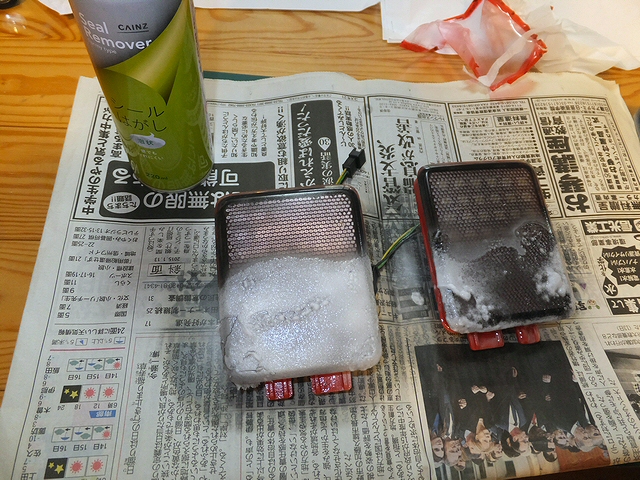

	糊が残ってしまったのでシールはがしで綺麗にします。

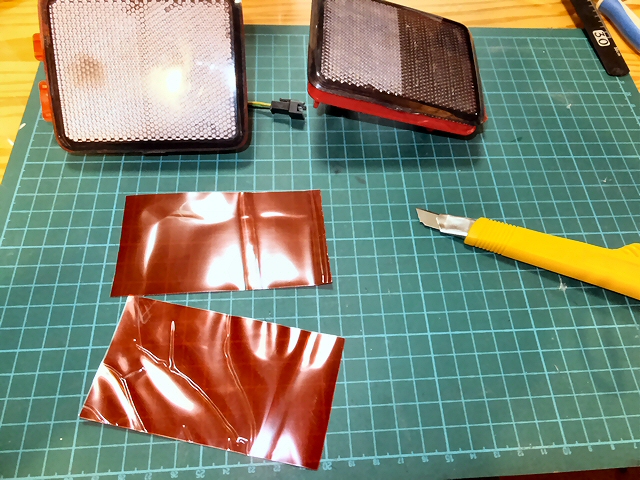

	新しいフィルムを切って....
	ドライヤーで暖めながら貼ります。
	後は元に戻すだけ....と思ったら、LEDが点灯しません。コネクタのところを触るとチカチカするので、どうもコネクタが錆びて接触不良になっているようです。

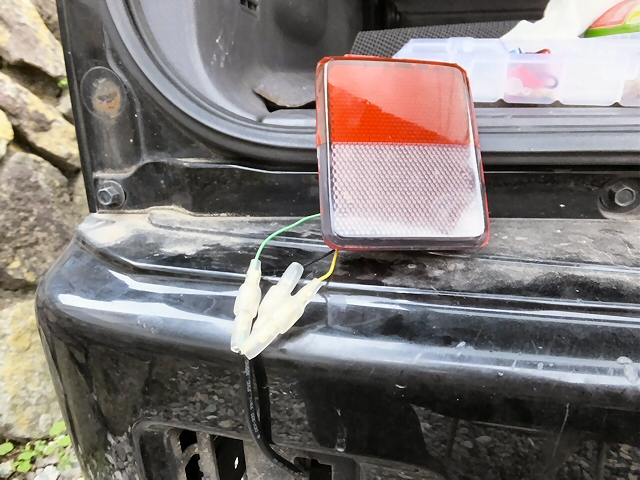

	錆びたコネクタは切り取ってギボシ端子に付け直しました。

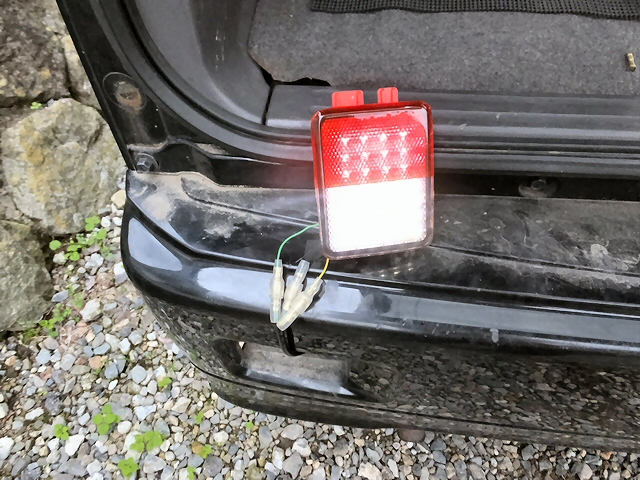

	今度はちゃんと点きました。
	元に戻して完了です。また半年位したら貼り直しですね。
