・2014/08/31

	カメラが無いとバックできない退化した体なので、バモスにもバックカメラを付けました。 カメラはネットで購入した安物です。
	取付ける場所は、純正と同じリアガーニッシュの左側です。 ガーニッシュはリアワイパーを外してから手前に引っ張れば外れます。

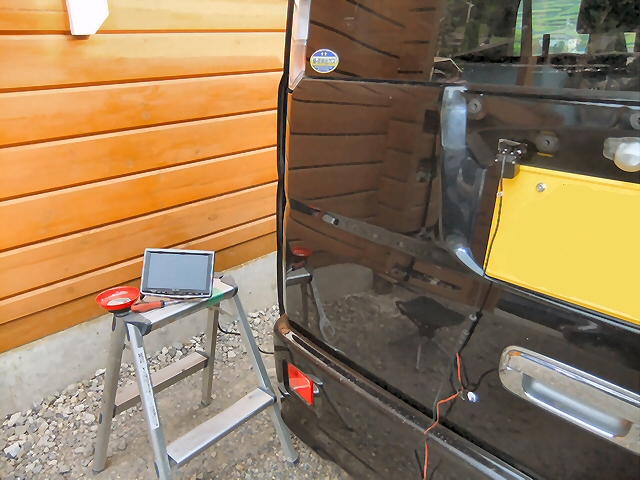

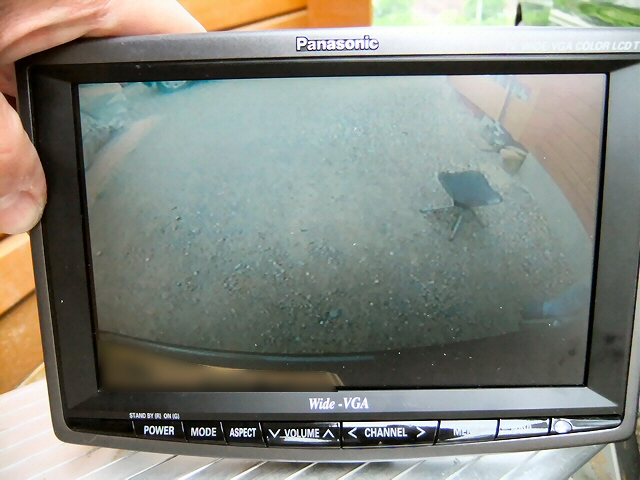

	どのあたりに付けるか、とりあえず仮止めして確認します。 モニタの映像を見ながら、ちゃんと見えてかつなるべくカメラが目立たない場所を探します。

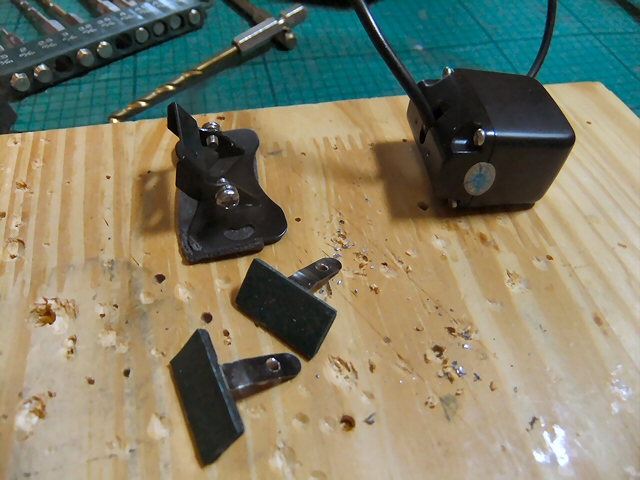

	元々付いている金具だとどうしてもカメラがガーニッシュから飛び出してしまいます。 そこで配線を止める金具に穴を開けて....

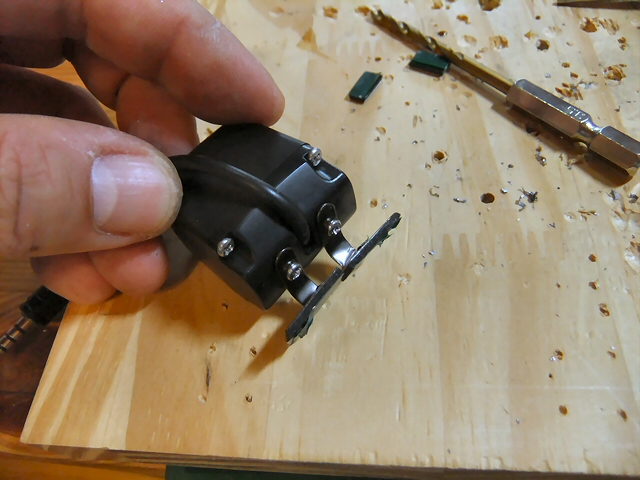

	カメラに固定してこれで取付けることにします。

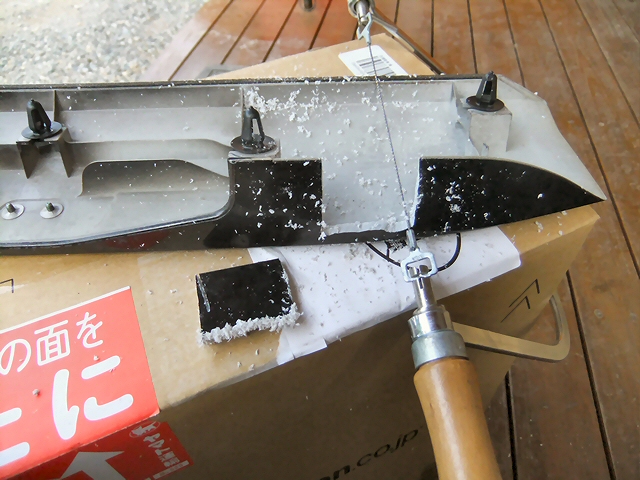

	位置が決まったらガーニッシュにも穴を開けます。 自在糸鋸で切り取って...

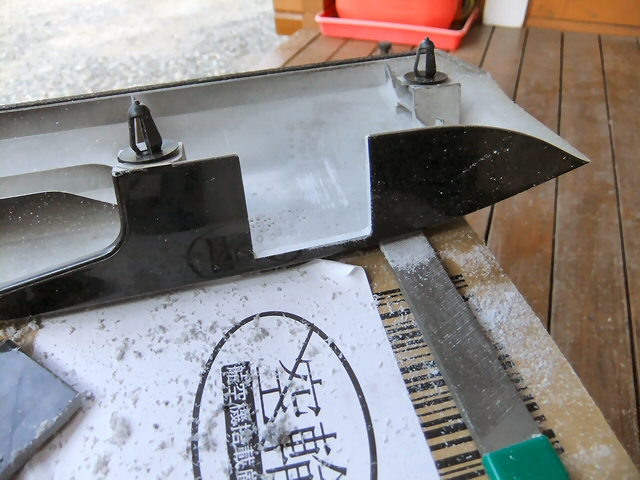

	ヤスリで綺麗に仕上げます。

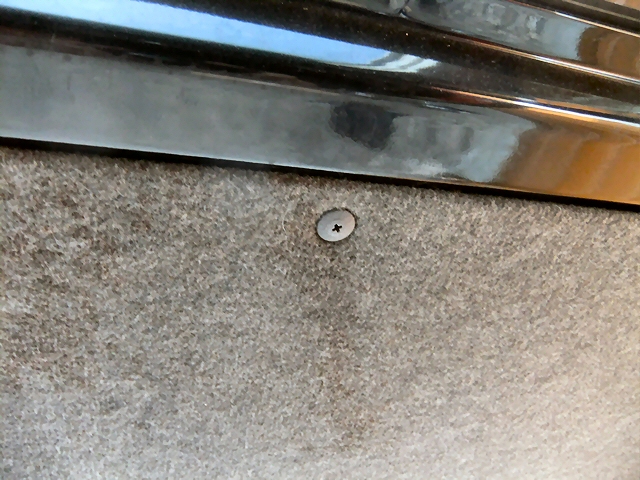

	リアゲートに穴を開けるので、内張を取り外しました。 リアワイパーのカバーを手前に引っ張って外して、止めているプラスチックネジを外せば内張が外れます。

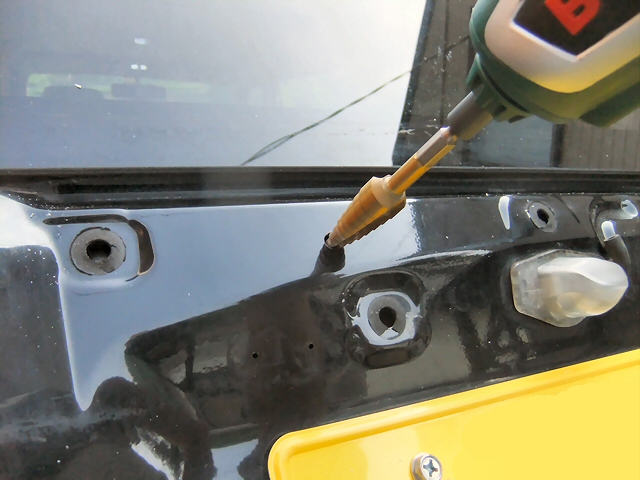

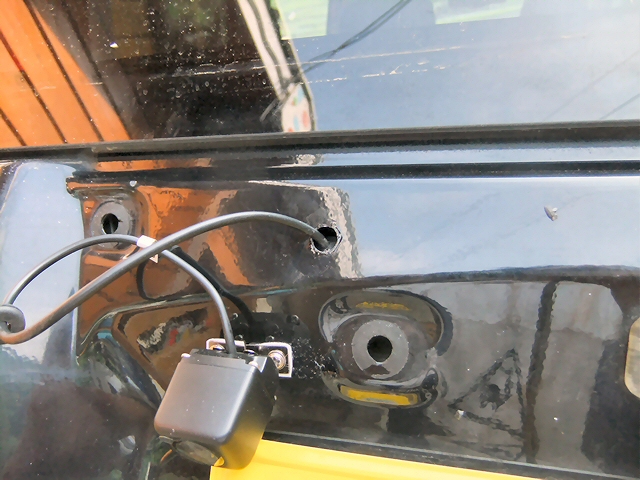

	カメラを取付ける小さい穴2個と、配線を通す大きな穴1個を開けます。 開けた穴はタッチアップでサビ止めしておきます。

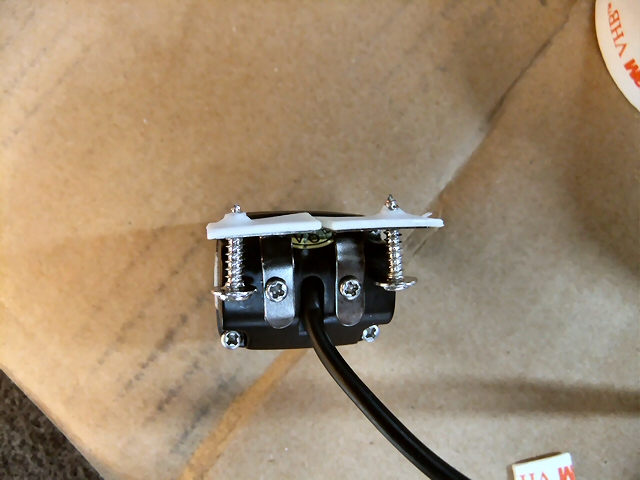

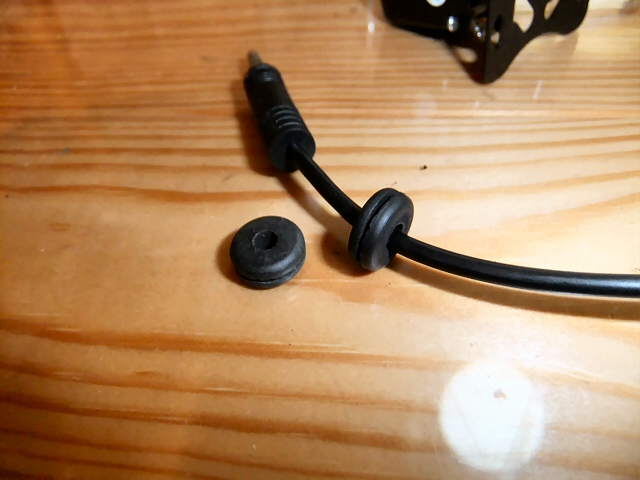

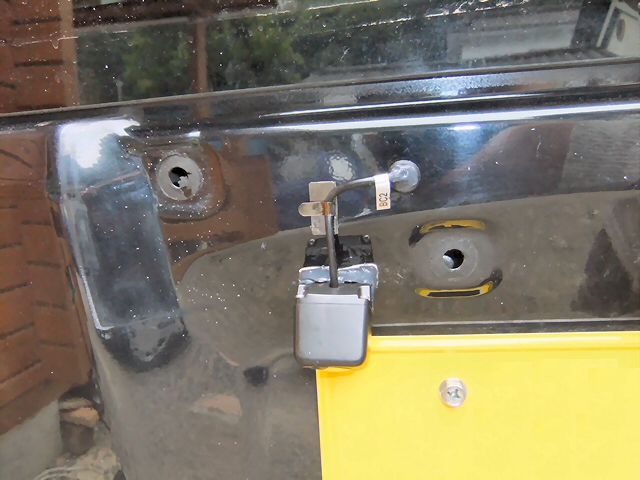

	両面テープとステンレスネジでカメラを固定します。 配線にはゴムのグロメットを通しておいて、これを大きな穴にはめ込みます。
	グロメットとカメラの取付ネジのところはコーキング剤で防水処理をしました。

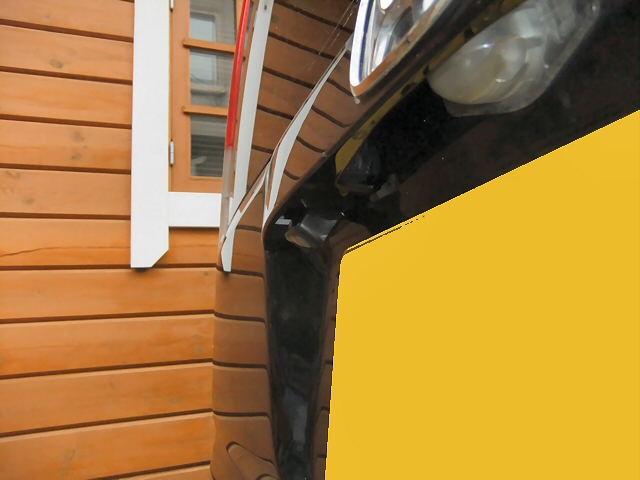

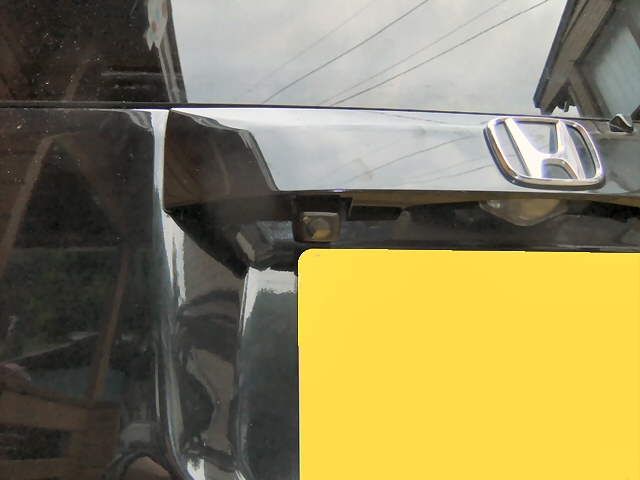

	ガーニッシュを付けてみると、ちょうどいい感じになりました。
	飛び出しも最小限で、これならあまり目立ちません。
	残りは配線作業です。 ケーブルは純正配線に沿わせて車内へ引き込みます。

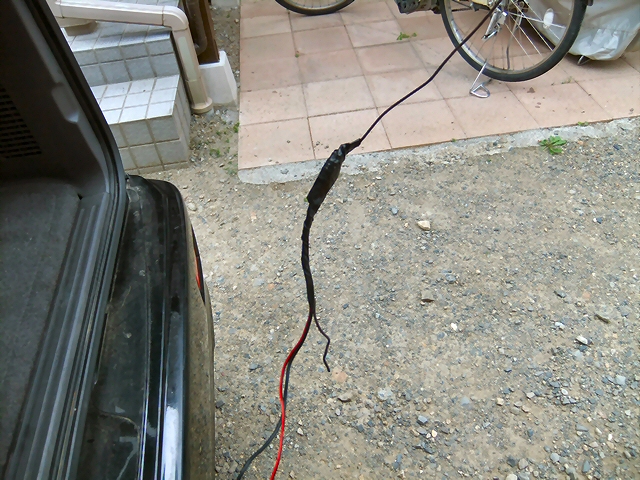

	配線にアルミの針金を付けて....

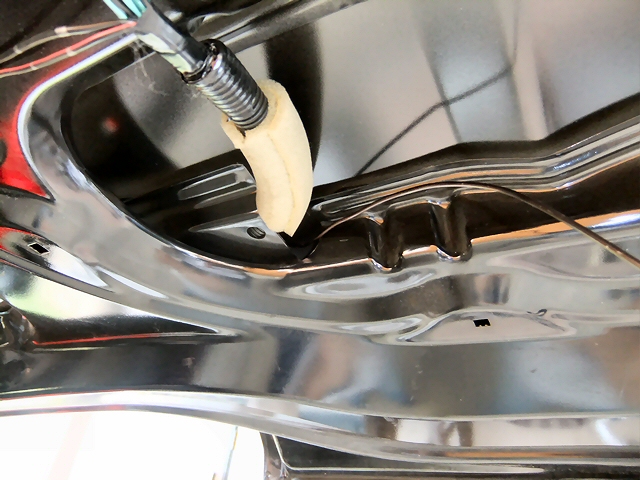

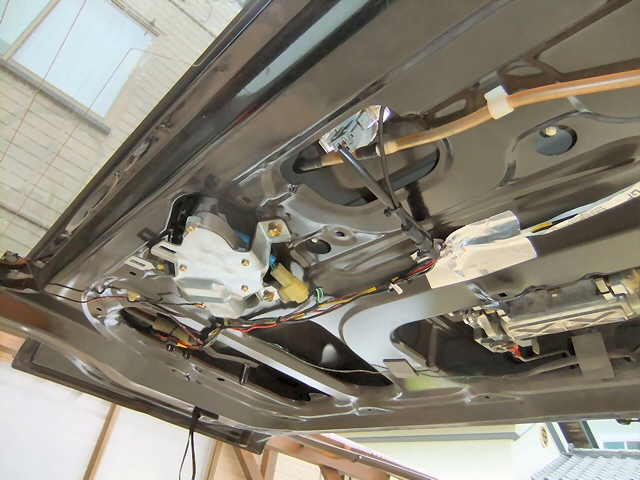

	針金をリアゲート右側の内部に通して...

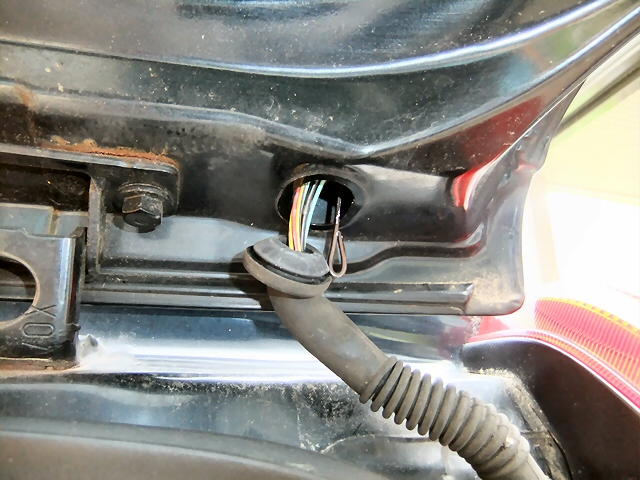

	純正配線の通っているゴムブーツのところまで持ってきます。

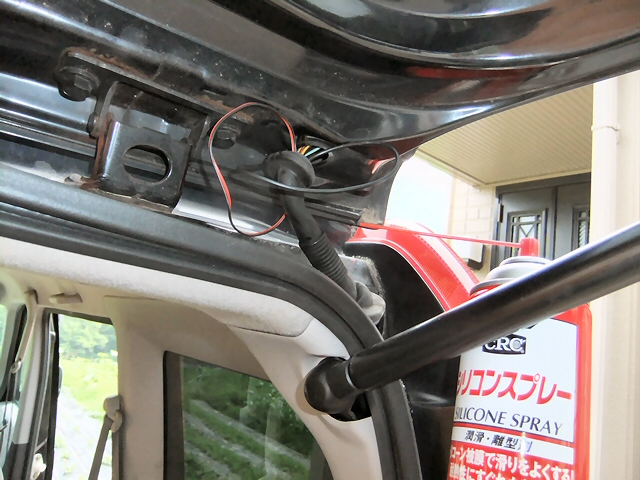

	ゴムブーツの中を通すときは、シリコンスプレーで滑りを良くしておくと簡単です。

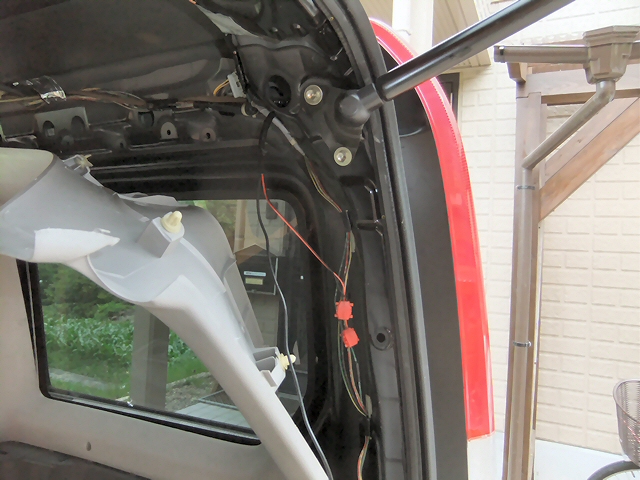

	カメラの電源はバックランプから取りました。 ここの配線の緑（＋）と黒（−）にエレクトロタップで接続します。
	映像信号のケーブルはダッシュボードのナビのところまで持って行かなければなりません。 一度天井の内張を外して、右上を走っている純正配線に沿わせて持って行きました。

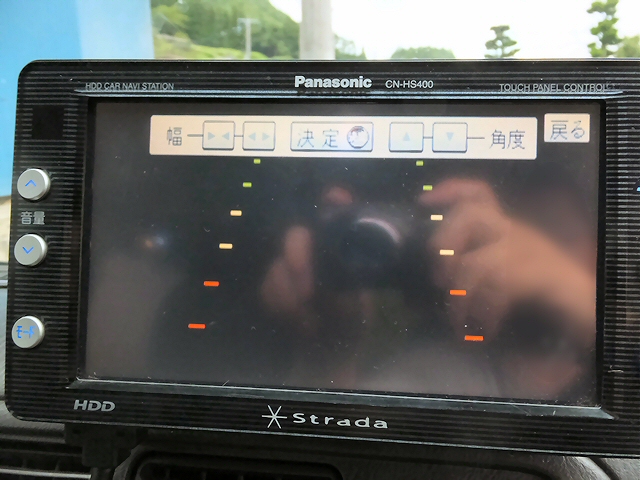

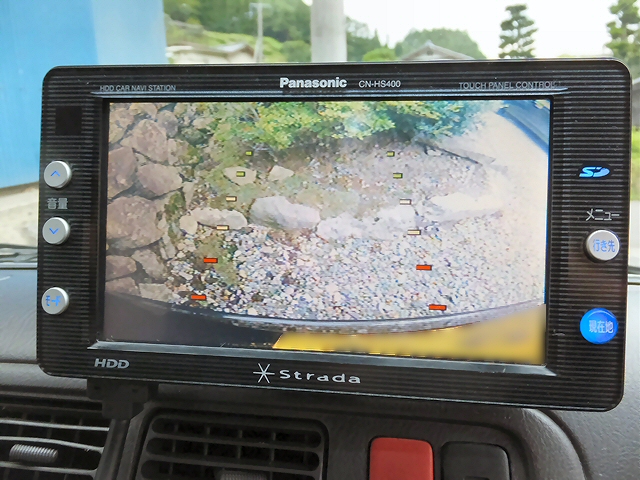

	ナビに接続して最終チェックです。 ギアをリバースに入れるとちゃんと映りました。よかったよかった。 ちなみに表示されているガイドラインはナビ側の機能で、画面から幅や角度を調整できます。 これで安心してバック出来るようになりました。
