メーター照明Ver.5

2020/10/18

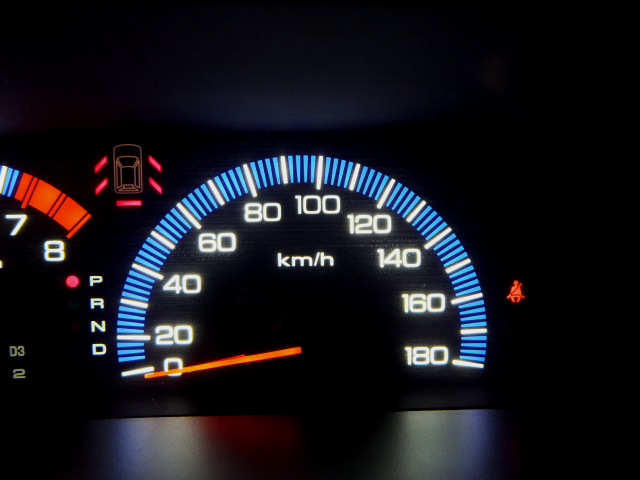

	2012年に修理してから8年たって、また一部が点灯しなくなりました。 写真ではわかりにくいですが、100kmの文字のあたりが暗くなっています。
	外してみると3個が点灯していませんでした。 前回は外側の3個でしたが、今回は内側です。
	同じように修理しようかと思ったのですが、何度も修理しているのでだいぶ基板が痛んでいます。

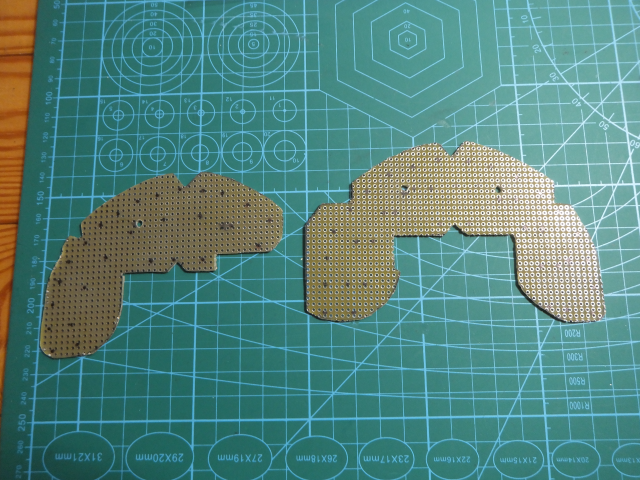

	最初に作ったのが2008年でもう12年も経ったので、一から作り直すことにしました。 今までは片面基板でしたが、修理するとランドが剥がれてしまうので、今回は両面スルーホール基板にしました。

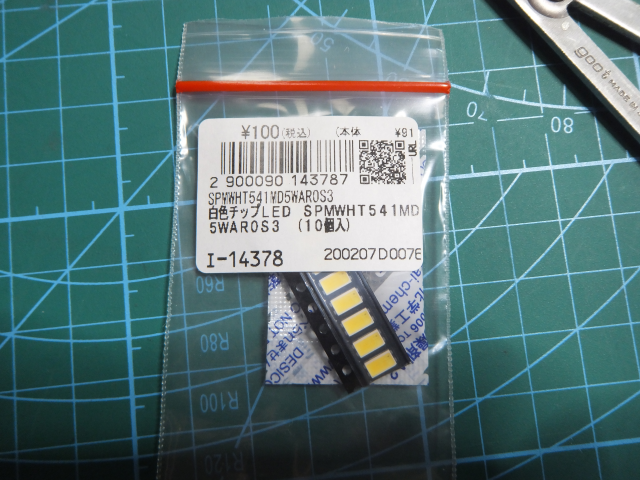

	LEDチップも新しいものを秋月で購入しました。 中電力白色チップＬＥＤ（１０個入） 今までのLEDより小さく・薄くなりました。

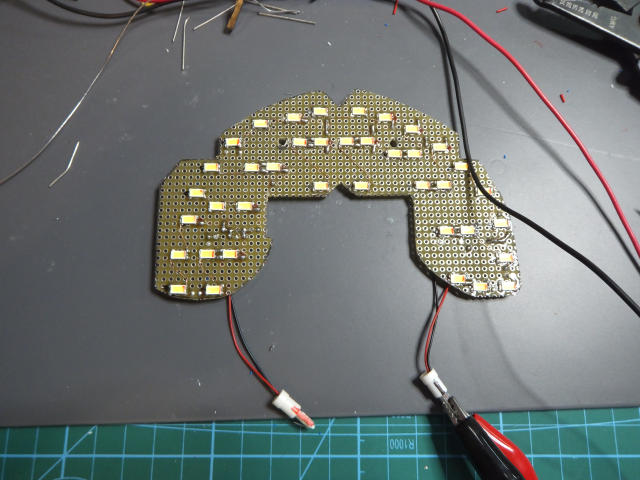

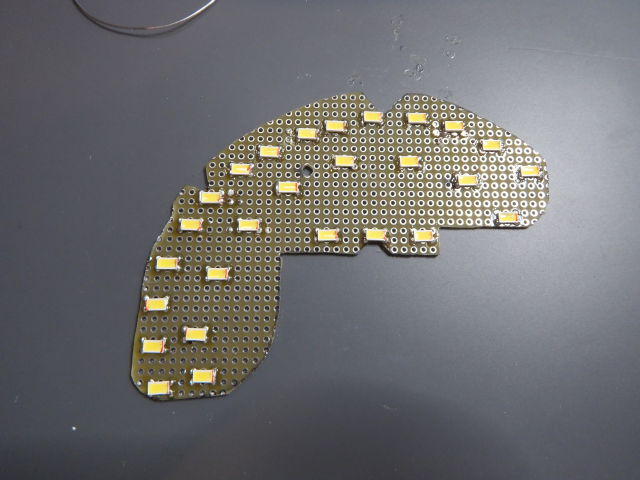

	LEDチップを半田付けします。

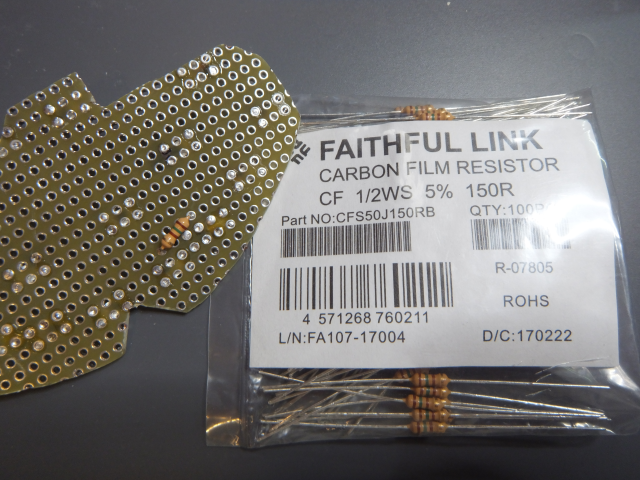

	電流制限抵抗は3個ごとに１５０Ω(1/2W)を入れました。 だいたい30〜40mAになります。

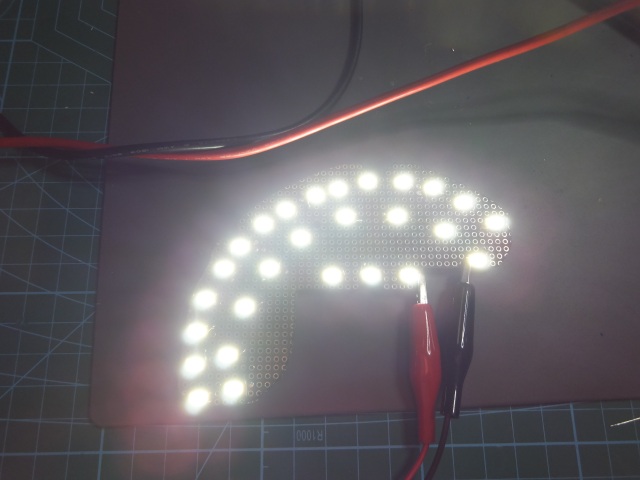

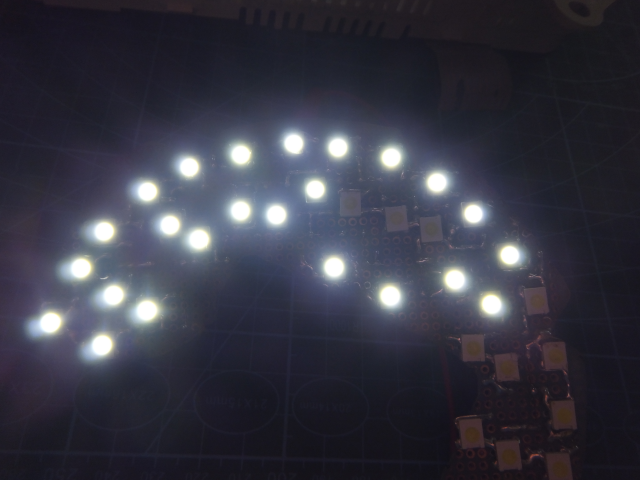

	点灯チェックOKです。

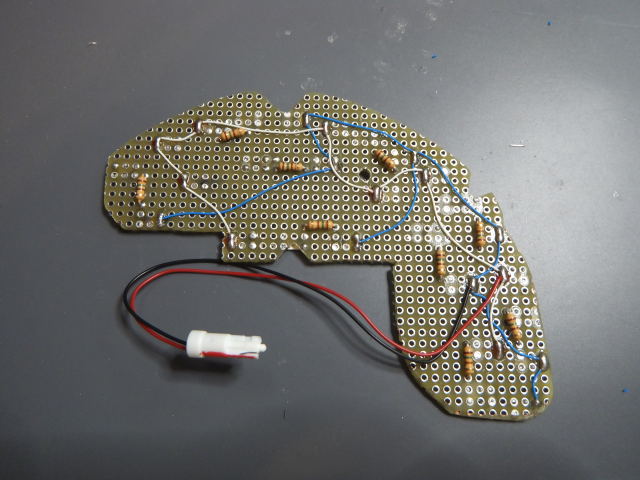

	メーター本体への接続用のウエッジベースをつけました。 本来はT6.5ですが、手持ちがなかったのでT5のウェッジベースを使いました。

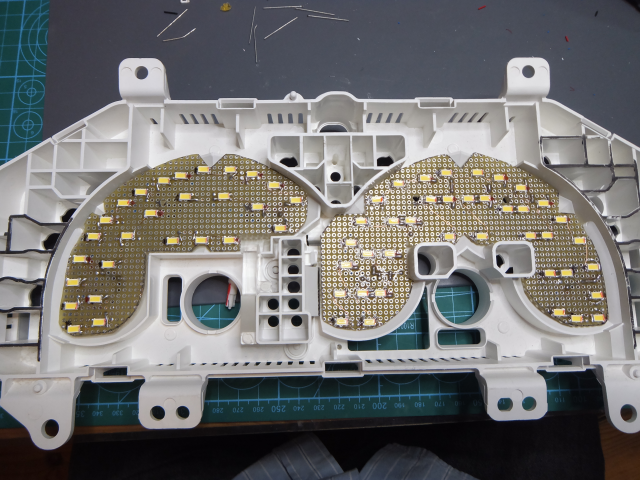

	スピードメーター用も同様に作成して...

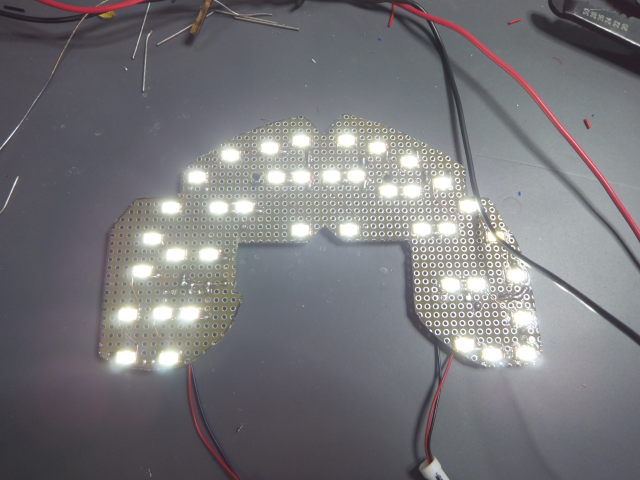

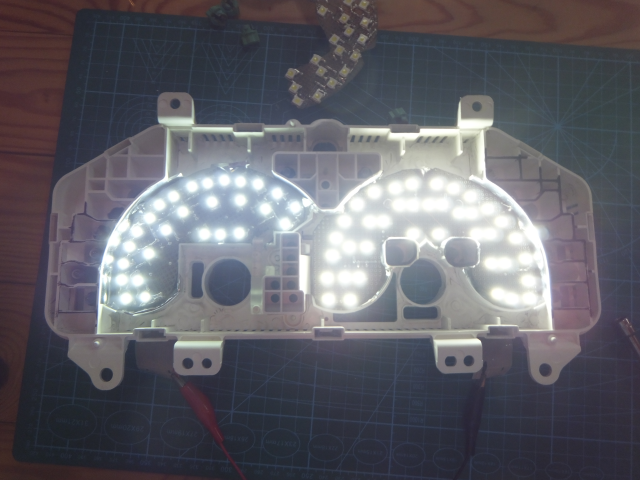

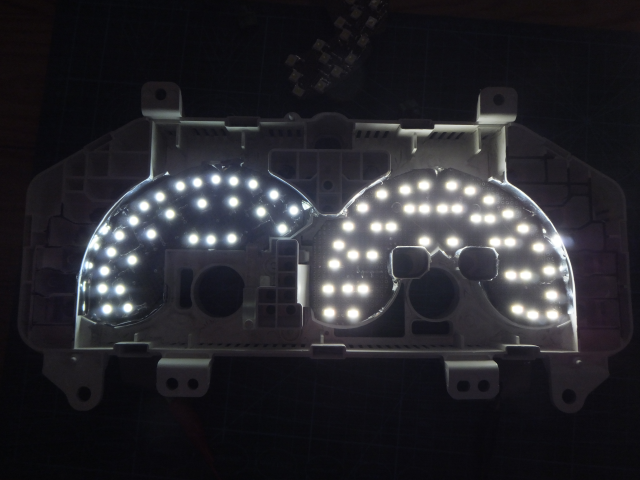

	点灯チェックOKです。
	メーター本体への取り付けですが、今までは電球のソケットに差し込むようにしていました。
	今回は超極抵頭ネジを使を使って固定します。 多少は振動に強くなるかも？

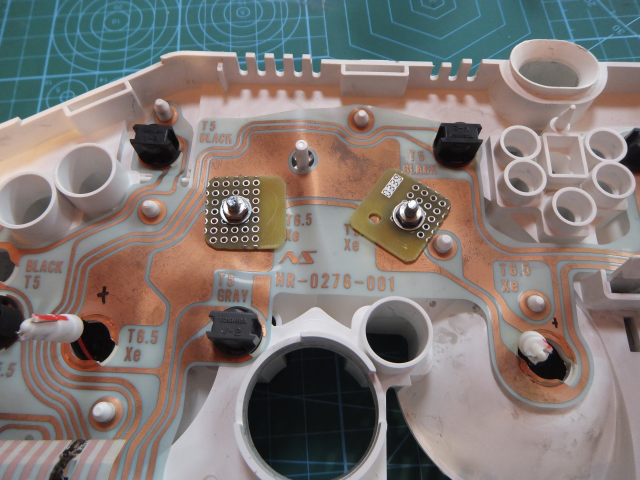

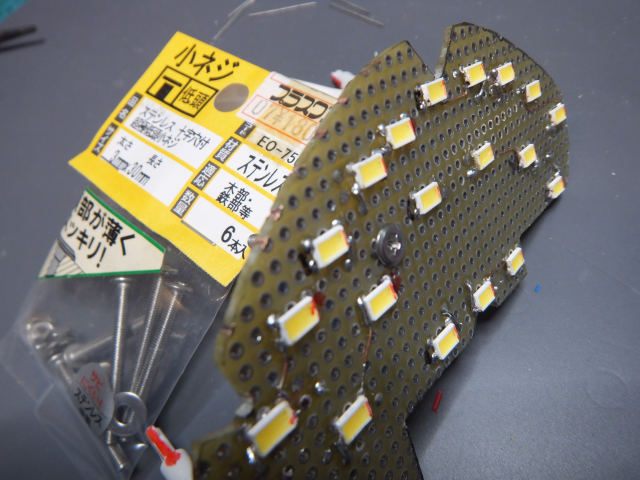

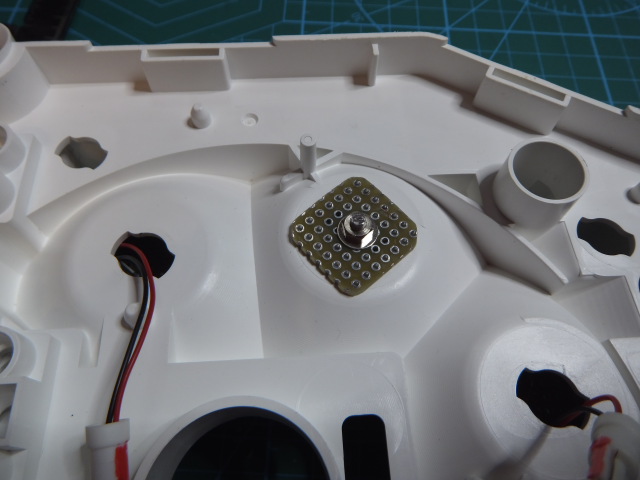

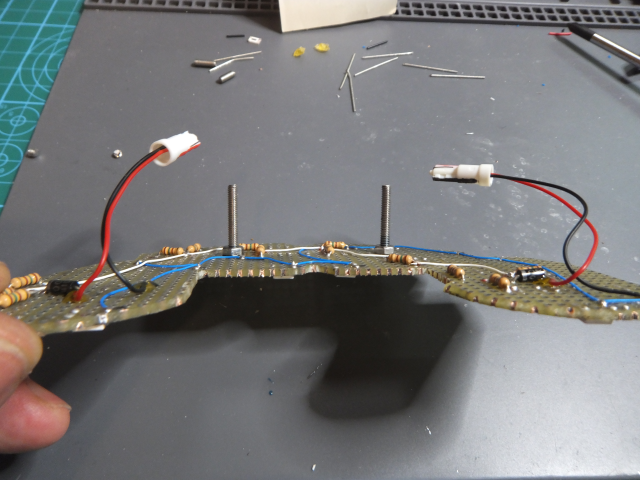

	まずはネジを基板に固定します。

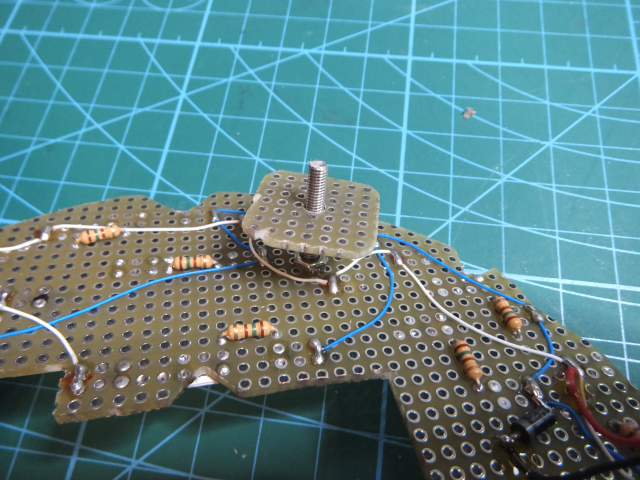

	内側の固定用に基板の切れ端を入れて...
	外側も基板の切れ端を使って、内・外でメーター本体を挟み込むようにネジ止めします。
	ネジは30mmで長すぎたので、ちょうどいい長さに切断しました。

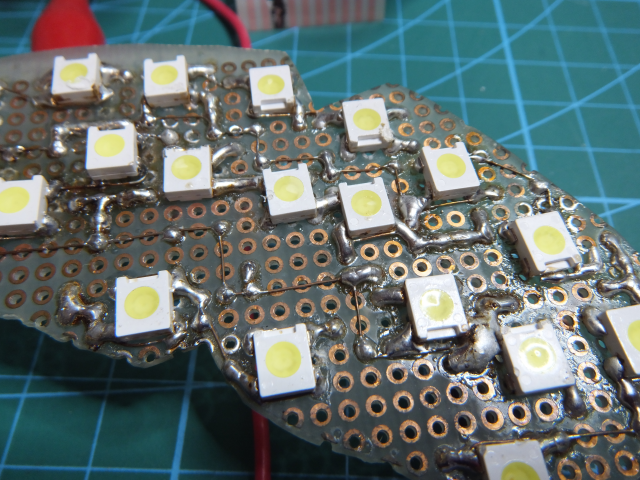

	いままでのVer4と比較しました。右が新しいLEDです。 電流を少なめにしたのですが、それでも新しいLEDは明るいです。
	絞ると色の違いがわかりますね。 いままでのLED(左)はだいたい7000Kで青白でしたが、新しいLED(右)は5000Kなので普通の白です。

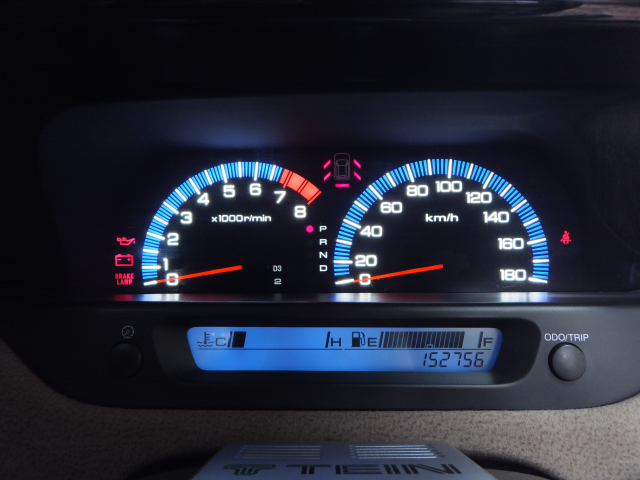

	でもメーターに入れてしまえば違いは無くて、同じように鮮やかです。 これでまた10年は使えるでしょう。
