フィット・ドアミラー開閉用ギア交換
※この内容はあくまで私個人の作業結果です。
※もしあなたが同じことをして何か問題が起きたとしても、私は一切関知しません。
※少しでも不安がある場合はディーラー又は整備工場にお願いして下さい。
※くれぐれも自己責任ということで。
・2022/10/23
 |

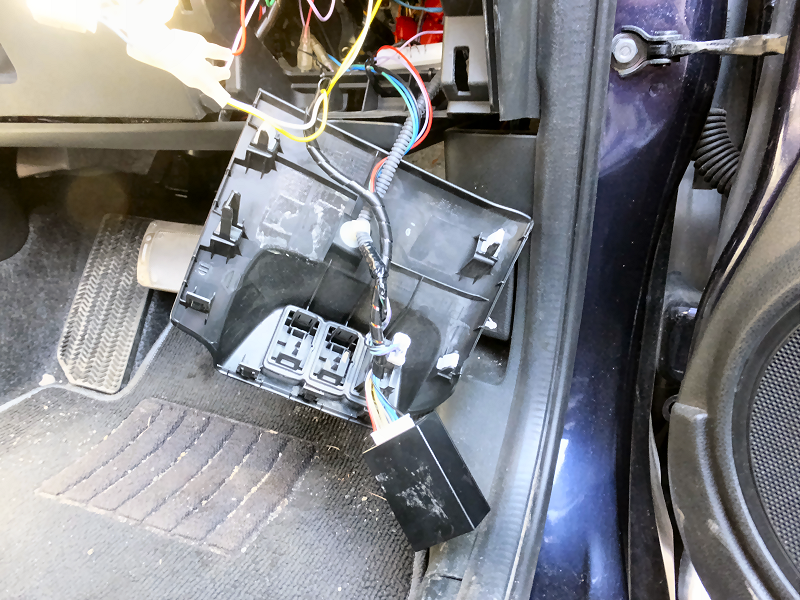

フィットには自作のドアロック連動ミラー格納ユニットを付けてあります。 ムービー ロックしたかが一目でわかって便利なのですが、最近開閉の時の音が大きくなってきたような気がします。 |
|
 |

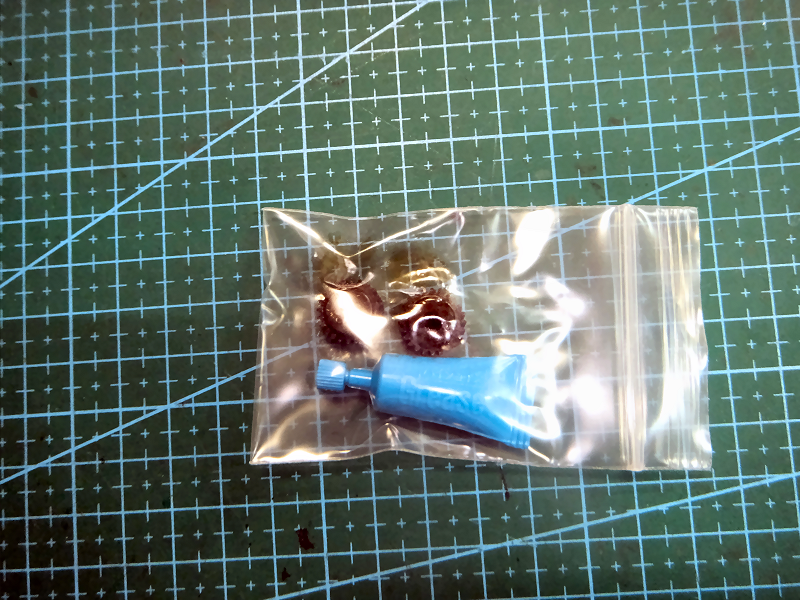

調べてみると、開閉用のギアが割れて動かなくことがあるようです。 対策用に金属製のギアが売っていたのでミラーを交換するついでにギアを交換することにしました。 |
  |
 |
交換する中古ドアミラーが届いたので分解していきます。 | |
 |
まずは鏡を外します。 | |
 |

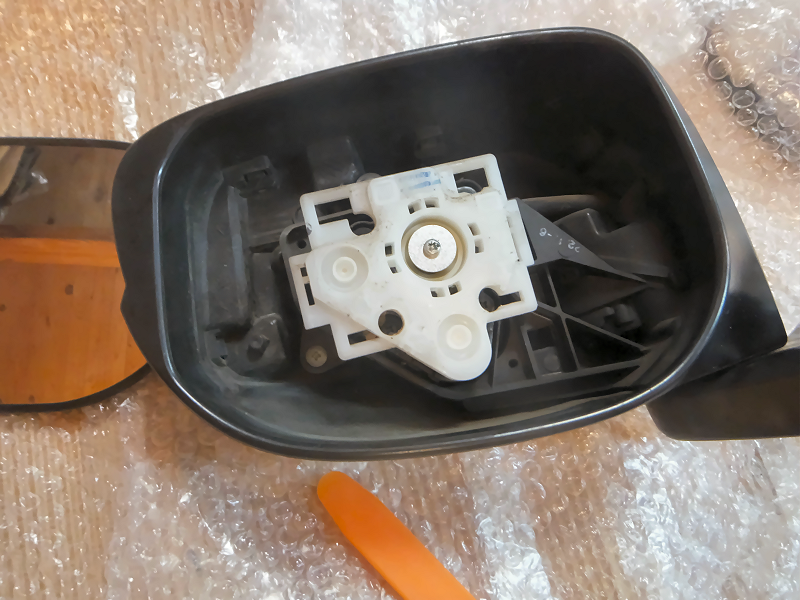

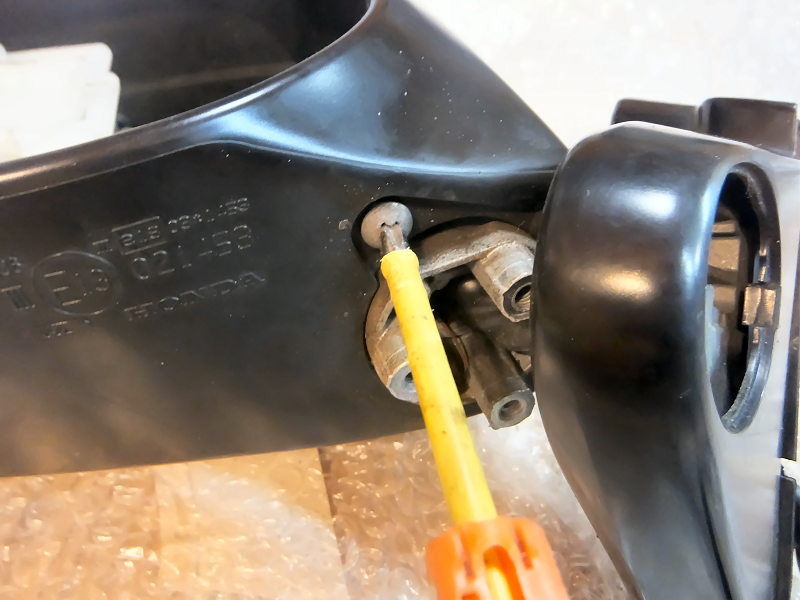

ミラーユニットと台座を固定しているネジ３本を外します。 | |
 |

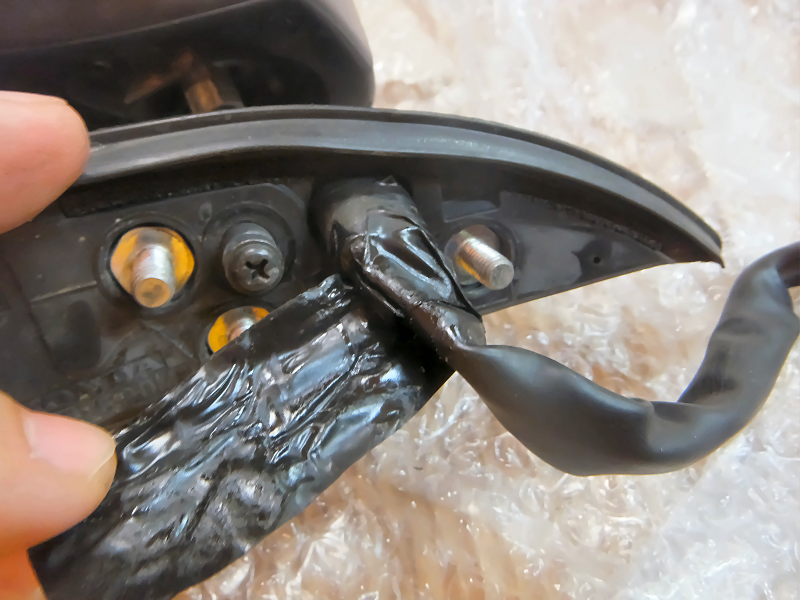

後で配線を引き出せるように、台座のビニールテープを剥がしておきます。 | |
 |

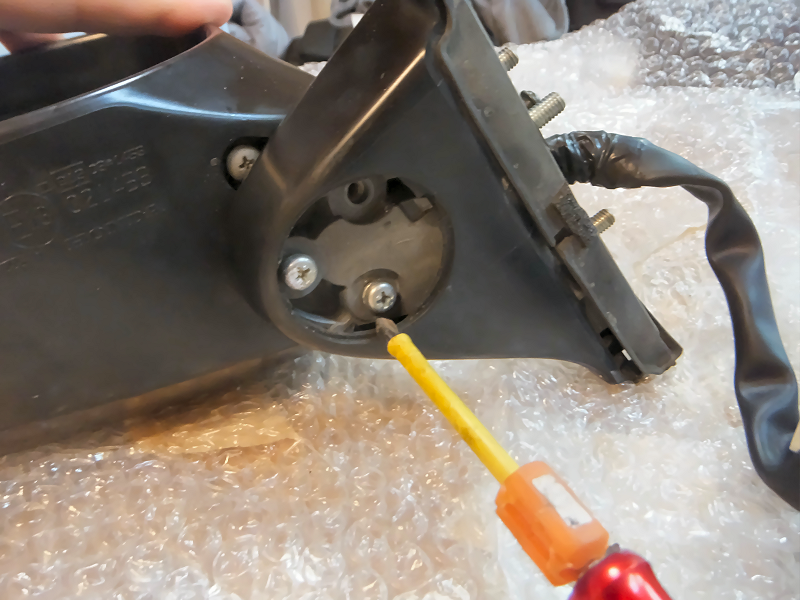

ミラーユニットをケースに固定しているネジを外します。 ここに１本と... |
|
 |
中に３本あります。 | |
 |
これでミラーユニットが外れます。 | |
 |

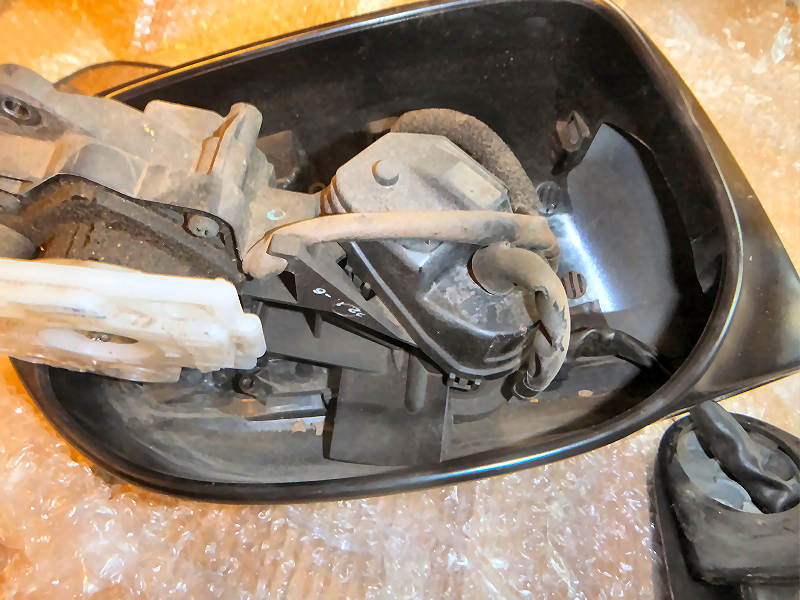

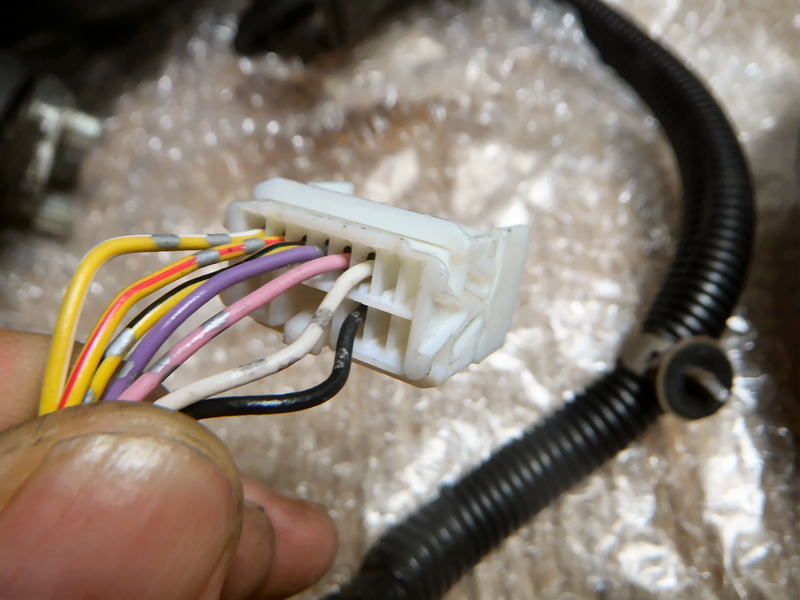

ウインカーの配線コネクタを外します。 | |
 |

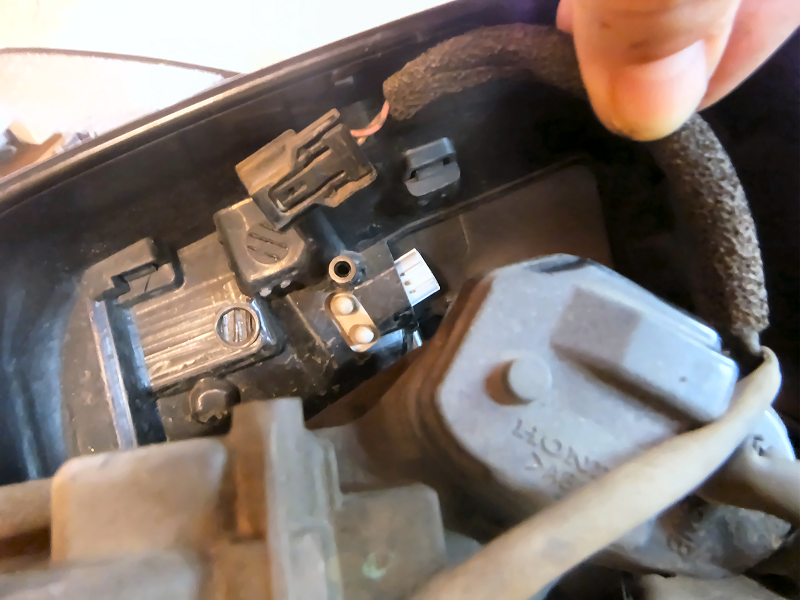

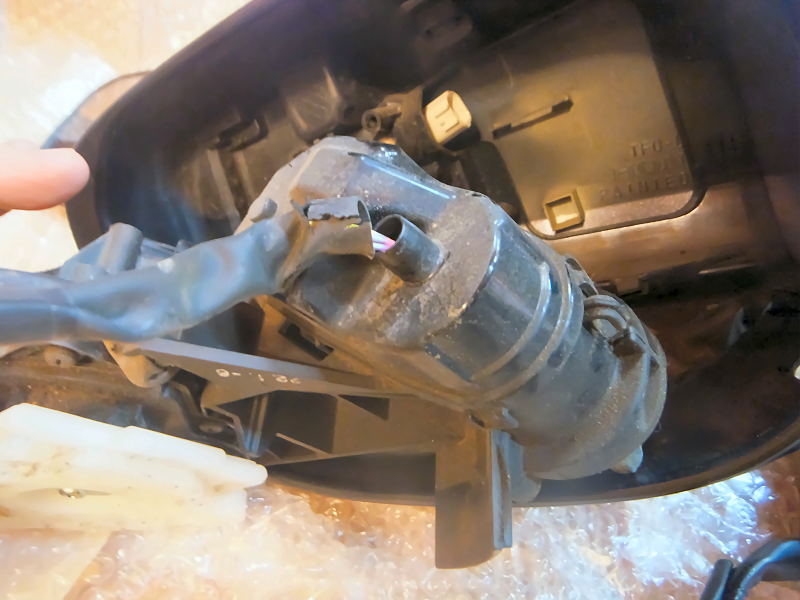

この配線が出ているところの中に開閉ユニットがあります。 | |
 |

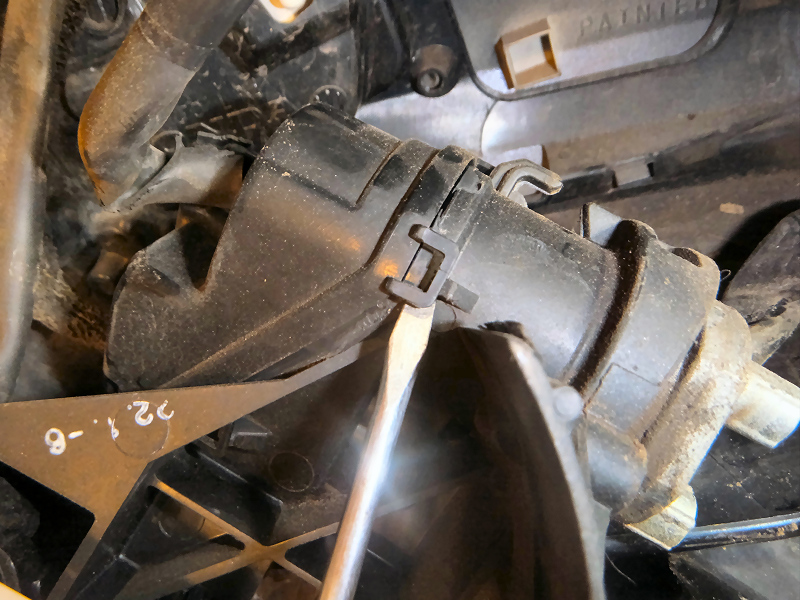

蓋を止めている爪をマイナスドライバーなどで浮かせて外します。 この爪、ちょっと力を入れると折れてしまうので注意してください。 |
|
 |

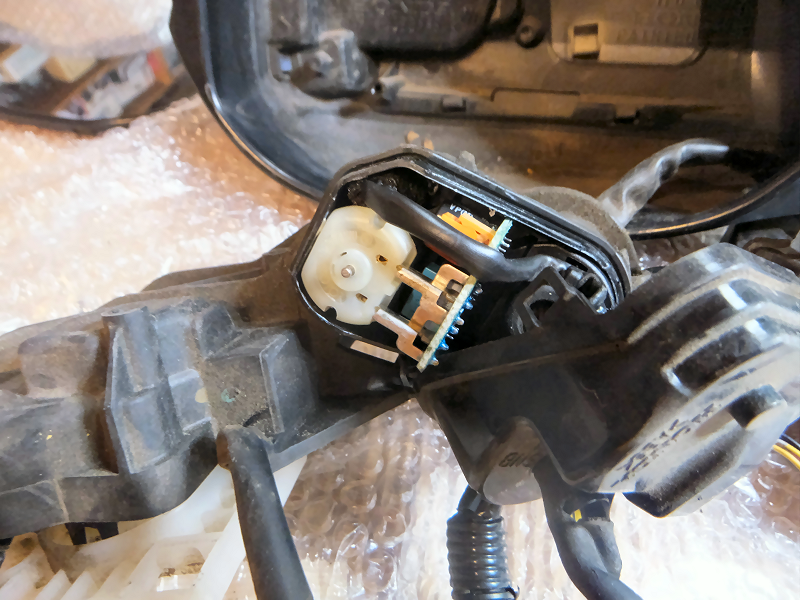

蓋が外れました。 | |
 |

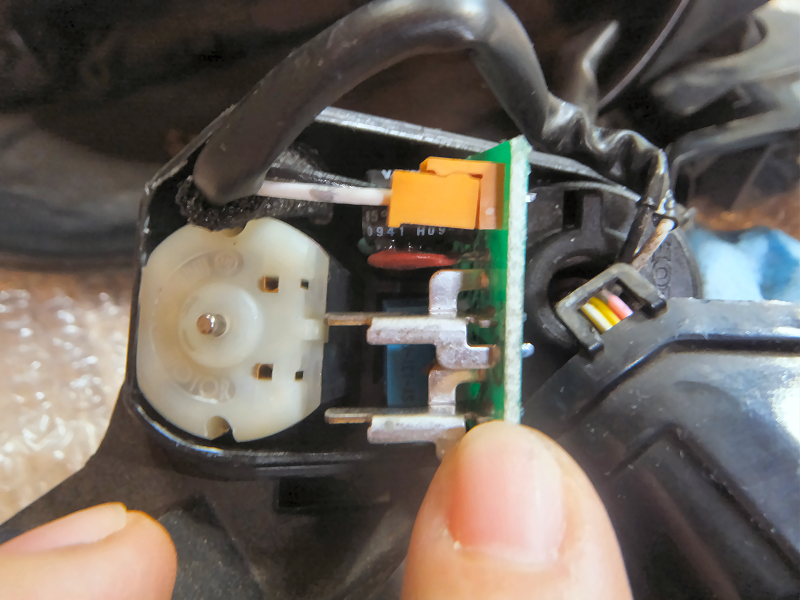

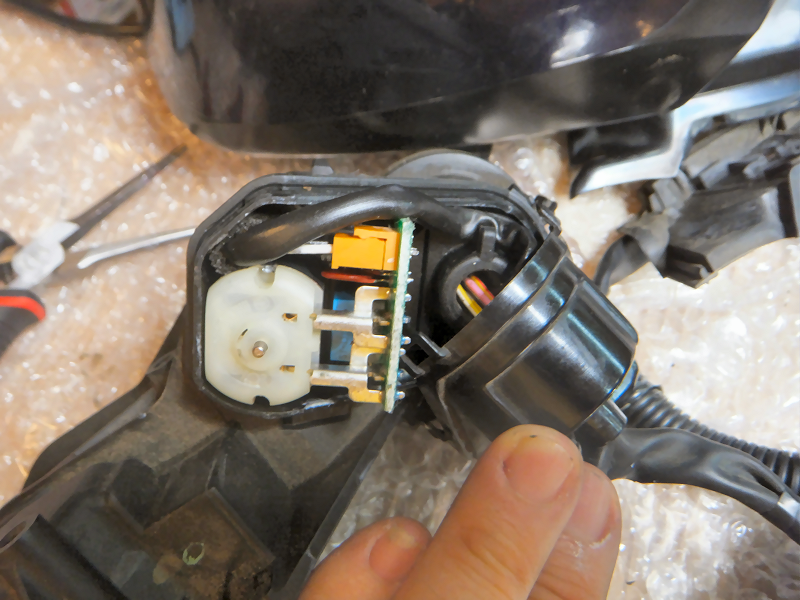

中にモーターと制御基板があります。 基板はモーターに差し込んであるので、写真の右側方向にずらして抜き取ります。 |
|
 |

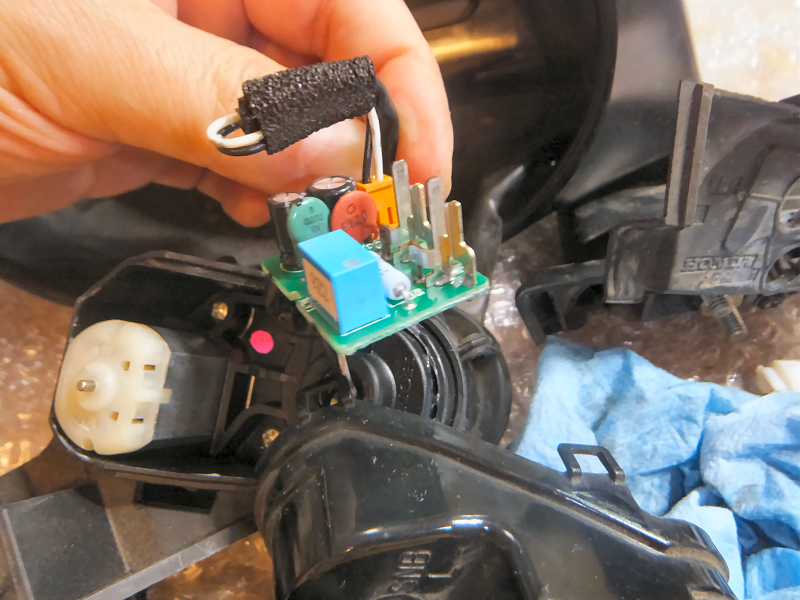

基板が外れました。 | |
 |

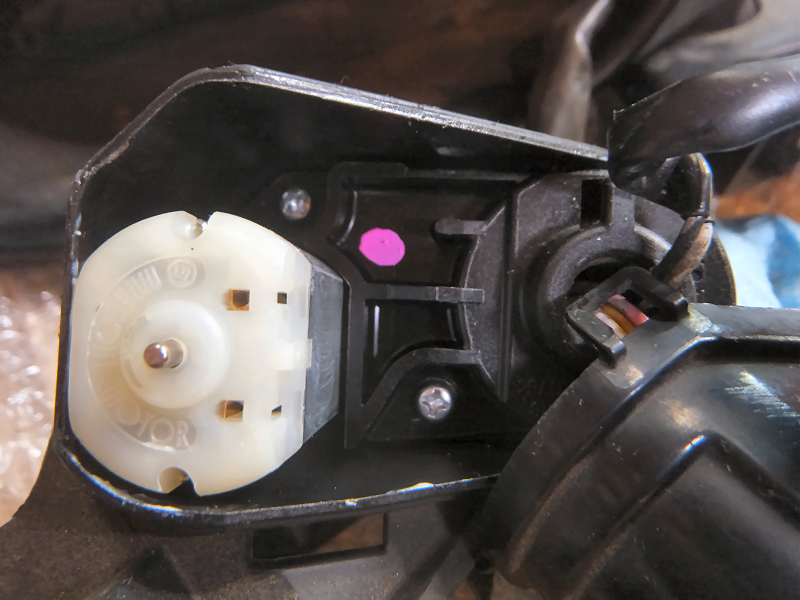

モーターを固定しているネジ２本を外します。 | |
 |

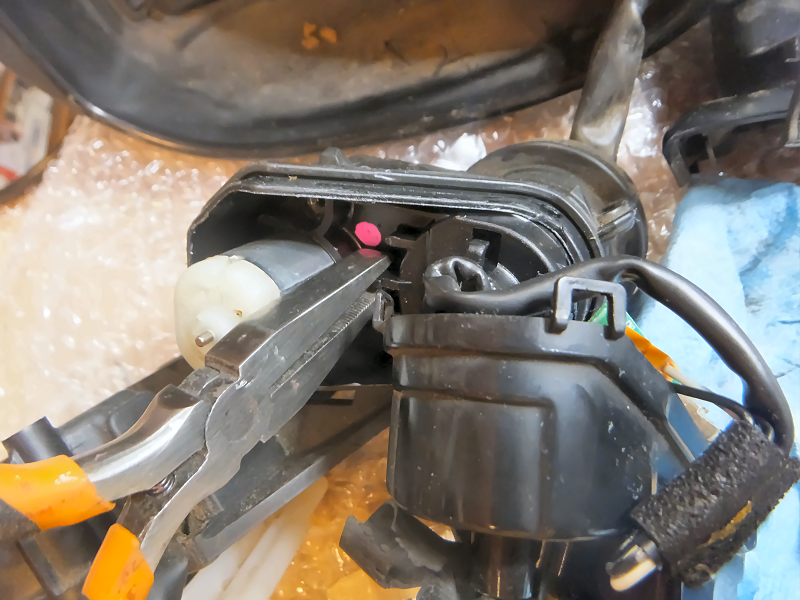

モーターをプラスチックの台座ごと引き抜きます。 | |
 |

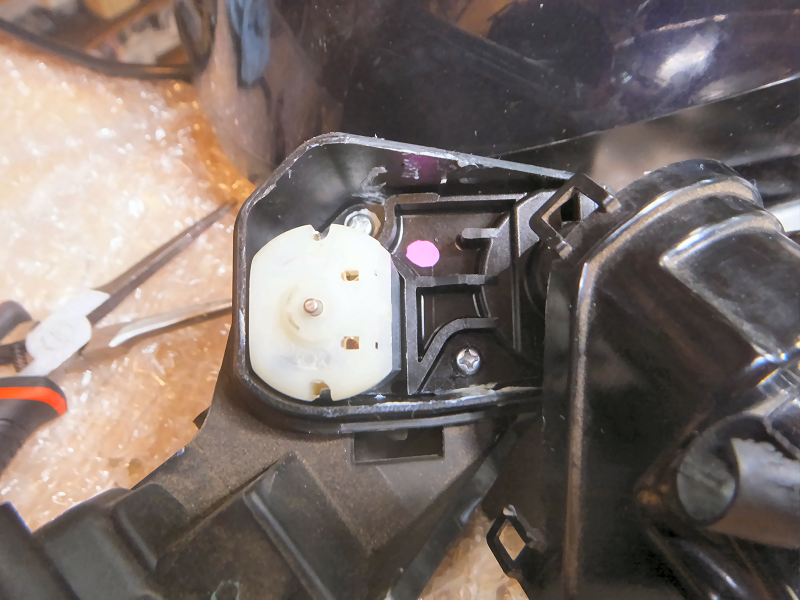

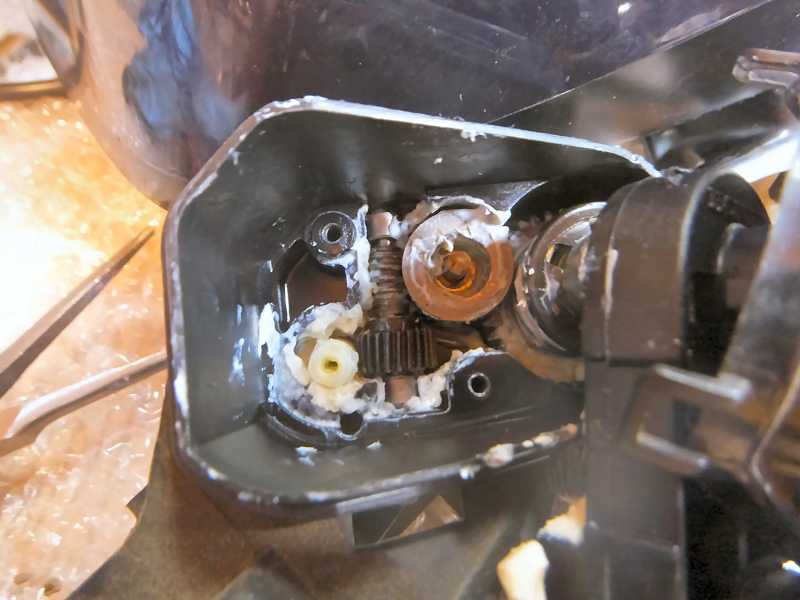

これでギアが見えるようになりました。 | |
 |

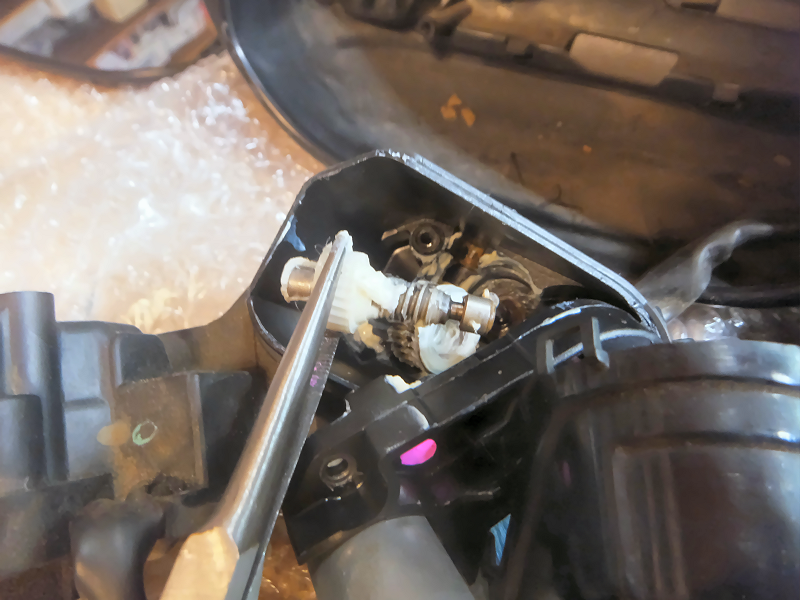

ギアを右側の大きい方から順番に抜き取ります。 | |
 |

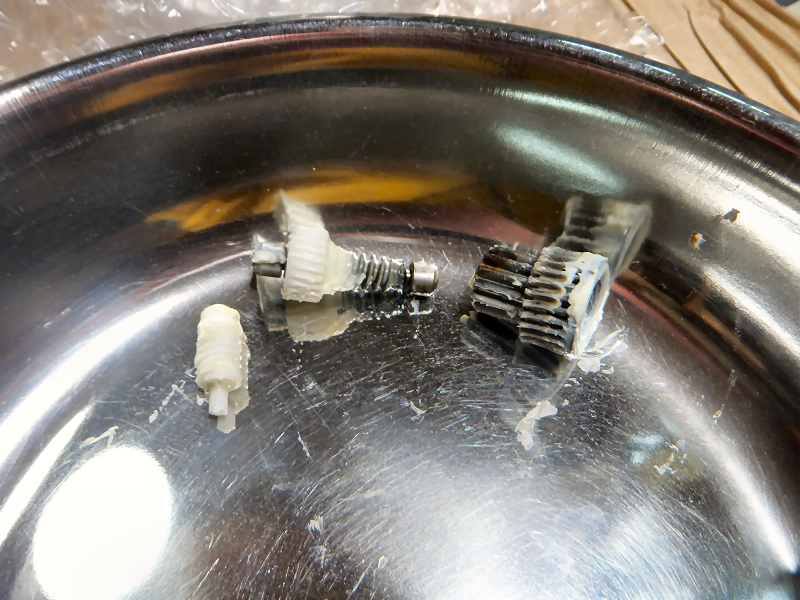

ギアはこの３つが組み合わさっています。 | |
 |

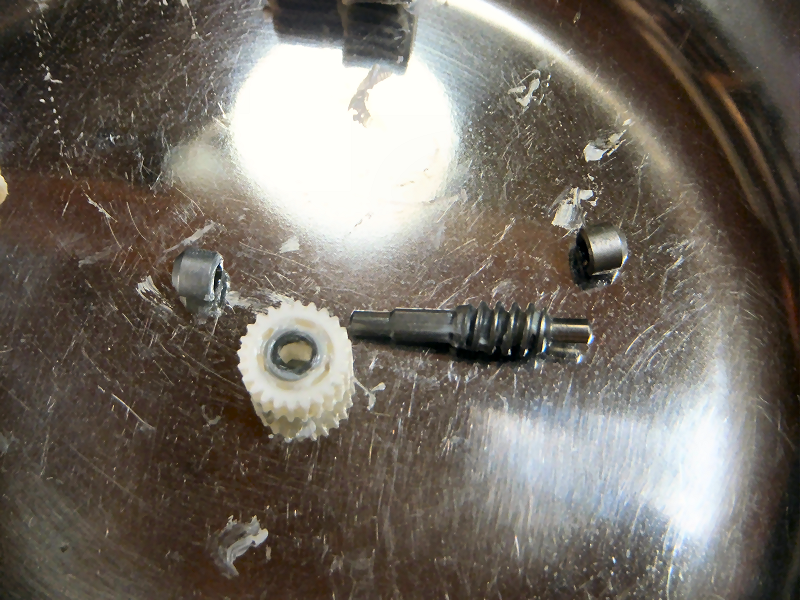

真ん中のこの白いギアが割れてしまうそうです。 | |
 |
対策用の金属ギアに入れ替えます。 | |
 |
白いギアを抜いて代わりに金属ギアを入れるだけです。 ただ金属ギアがちょっと渋くて手では奥まで入らなかったので、軸を軽くコンコンと叩いて入れました。 |
|
 |

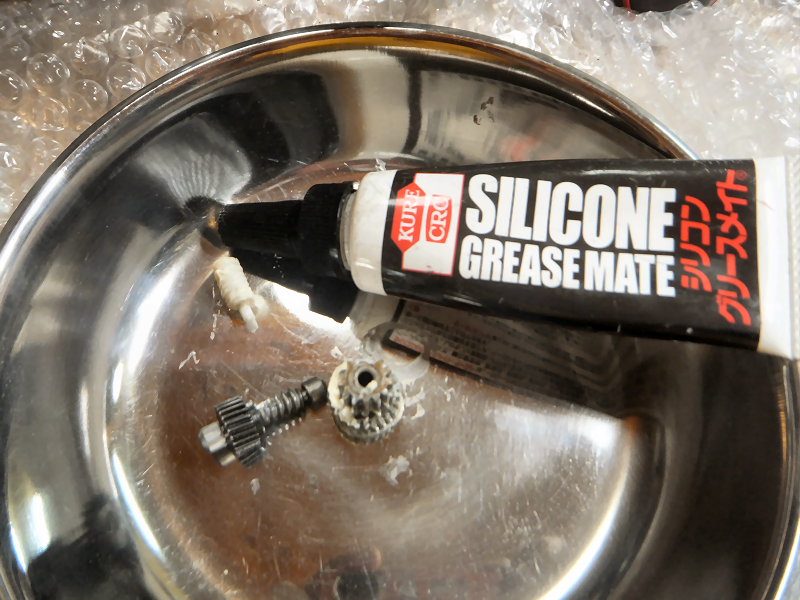

元に戻していきます。 ギアに付いていたグリスを拭き取ってしまったのでシリコングリスを追加します。 |
|
 |
入れるときは左の小さい方から順にセットします。 | |
 |

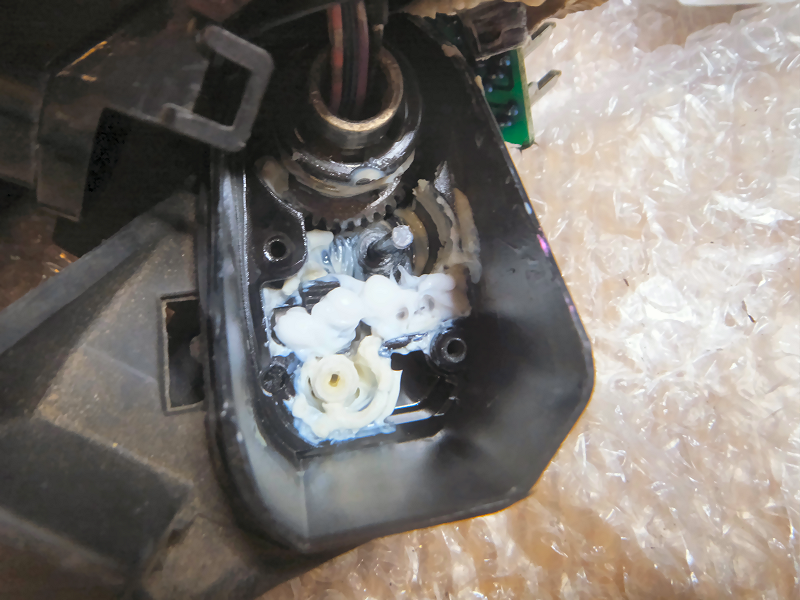

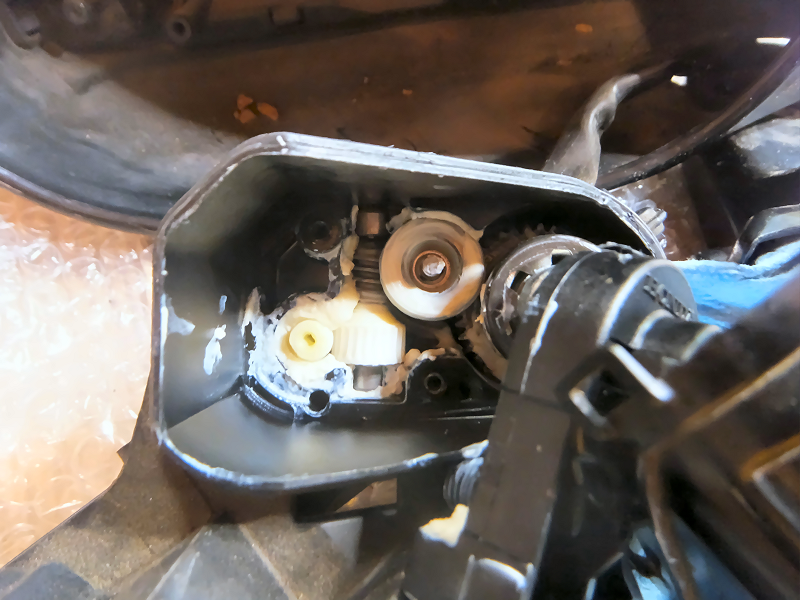

シリコングリスを追加しました。 | |
 |
モーターを固定して.... | |
 |
制御基板を差し込んで蓋を閉めます。 後は元通りに組み立てます。 |
|
 |

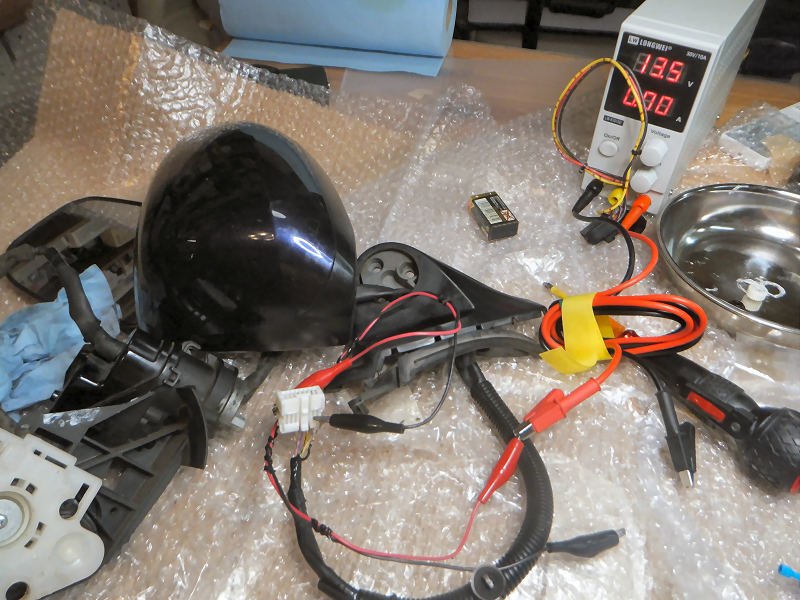

車体に付ける前にちゃんと動くか確認しておきます。 上下の白・黒の線が開閉用です。 |
|
 |
最初にチェックしたら動かなくて焦りました。 ３つのギアを入れるときにちゃんと奥まで入っていなかったようです。 もう一度分解して組み立て直したら動くようになりました。 ムービー その後壊れたドアミラーと交換して車体に取り付けました。 |
|
