フィット・ドアミラー交換
※この内容はあくまで私個人の作業結果です。
※もしあなたが同じことをして何か問題が起きたとしても、私は一切関知しません。
※少しでも不安がある場合はディーラー又は整備工場にお願いして下さい。
※くれぐれも自己責任ということで。
・2022/10/23
![]() |

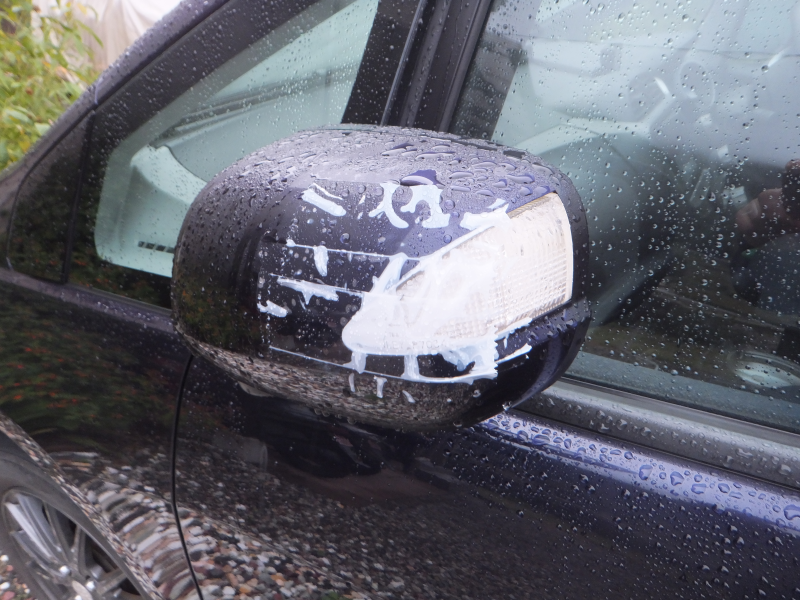

私が運転しているときに不注意で左のドアミラーをポールにぶつけてウインカーを割ってしまいました。 雨の日だったのでとりあえずテープを貼りましたが、さすがにこのままというわけにはいかないので補修します。 |
|
![]() |

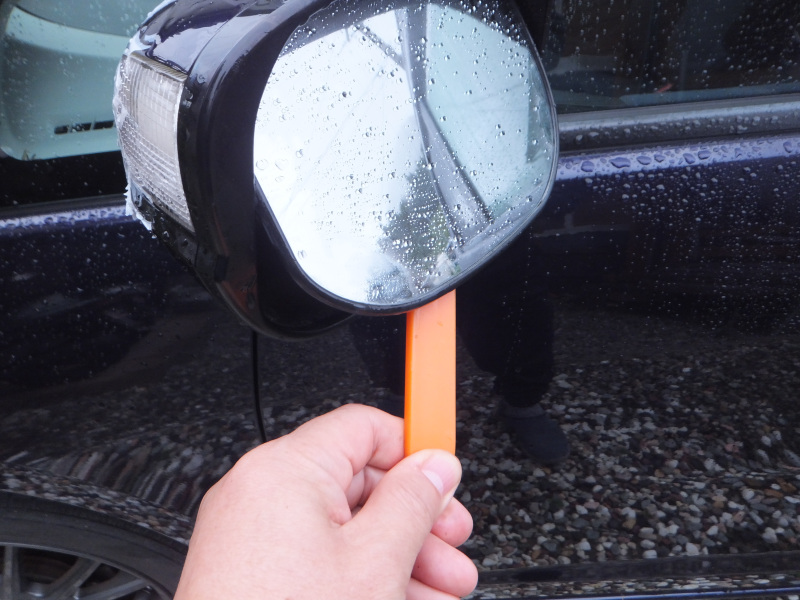

まずミラーの下にヘラを入れて手前に引っ張って外します。 | |
![]() |

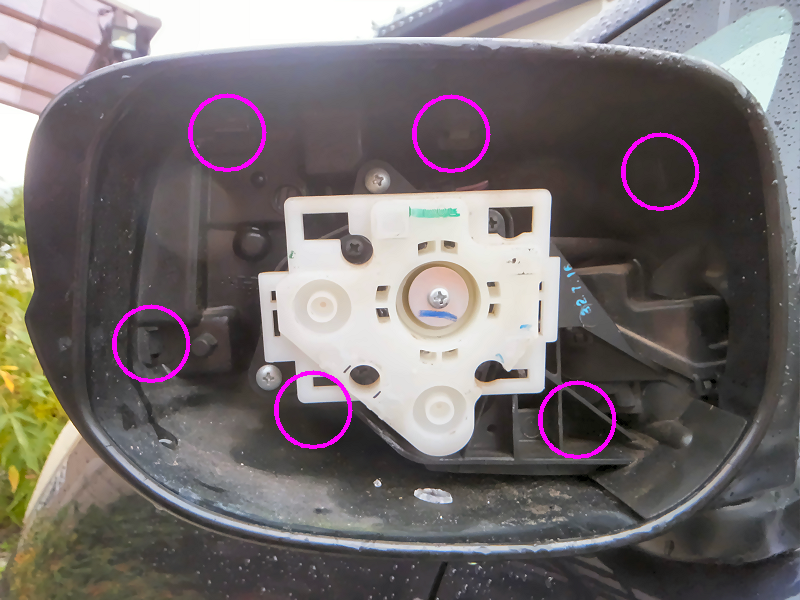

カバーを止めている爪が6カ所あるので、マイナスドライバーなどで押して外します。 | |
![]() |

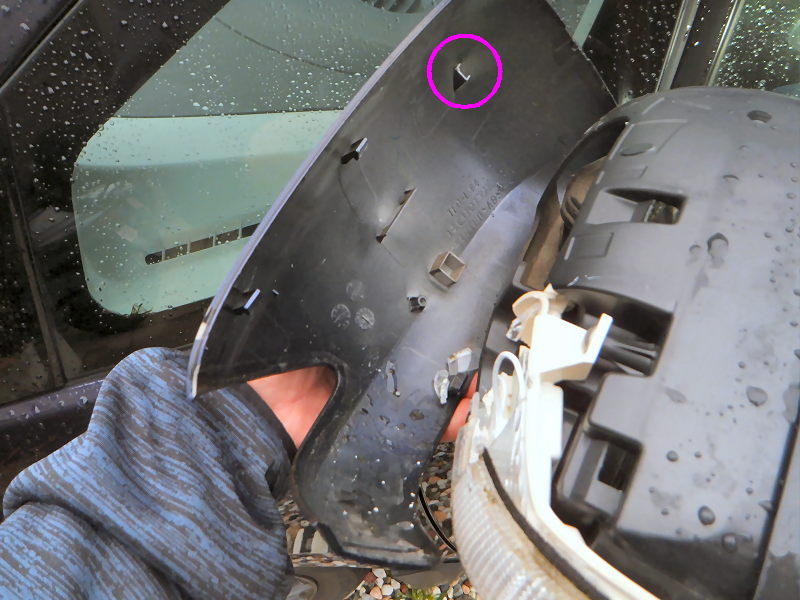

これでカバーが外れました。 ぶつけた衝撃で1カ所爪が折れていました。 |
|
![]() |
ウインカーはこんな感じに割れていました。 | |
![]() |

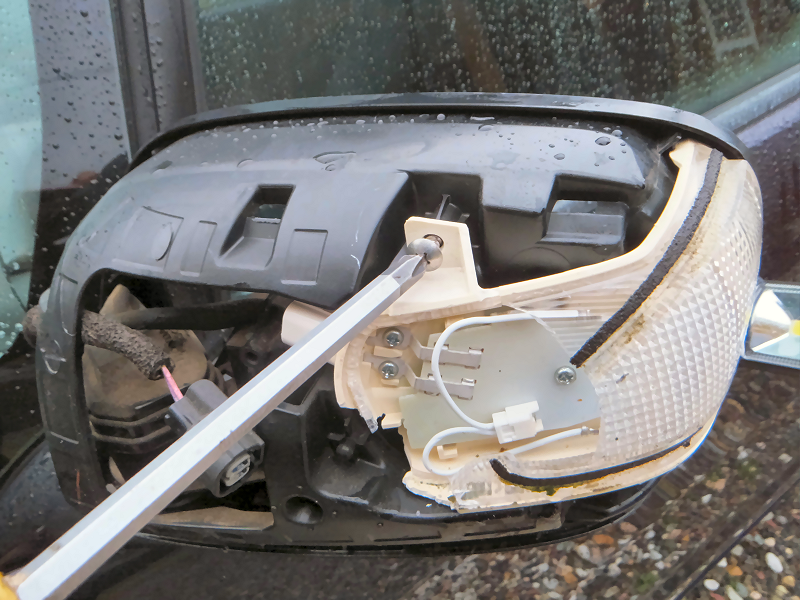

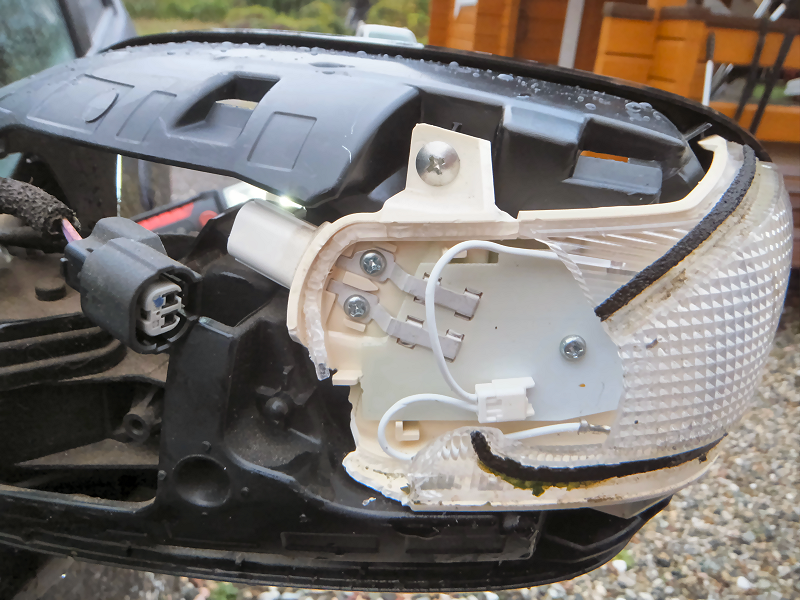

配線コネクタを外して、上下2カ所の固定ネジを外してウインカーを取り出します。 | |
![]() |

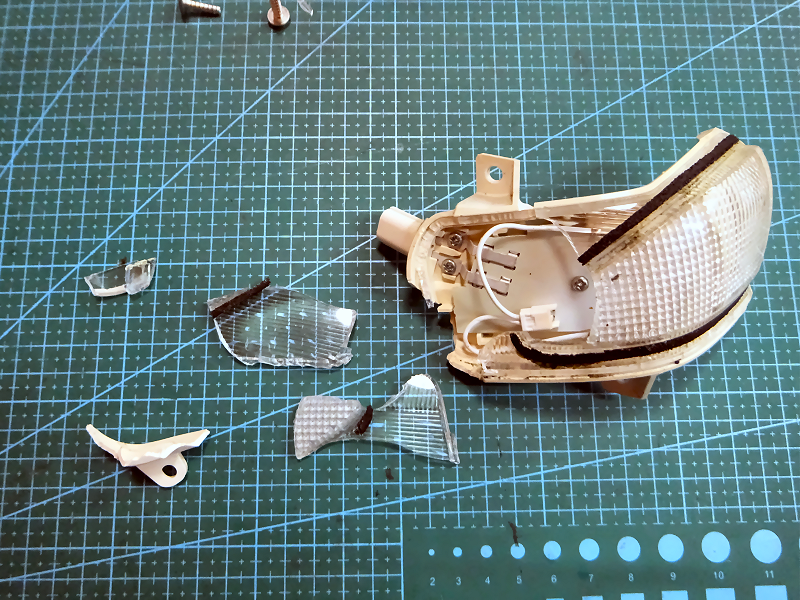

幸いにも割れたウインカーレンズはほとんどミラー内部に残っていました。 | |
![]() |

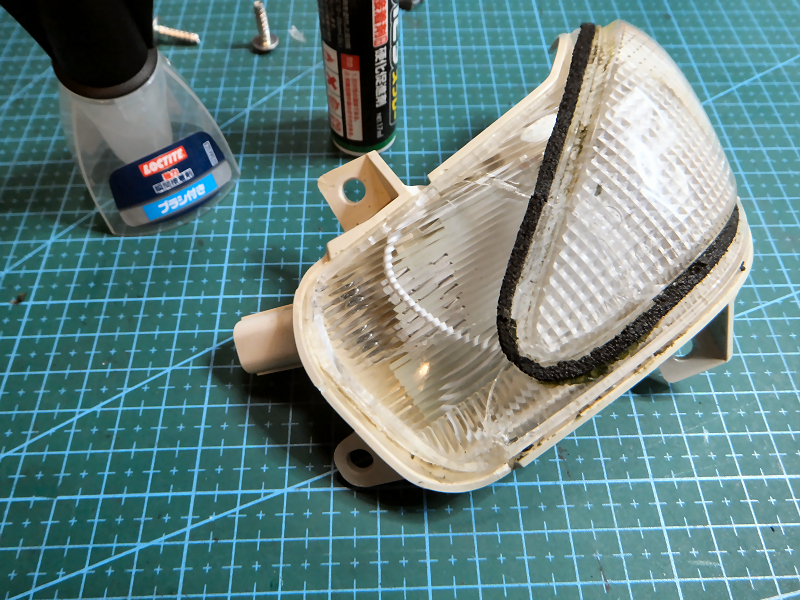

割れたレンズを瞬間接着剤でくっつけます。 | |
![]() |

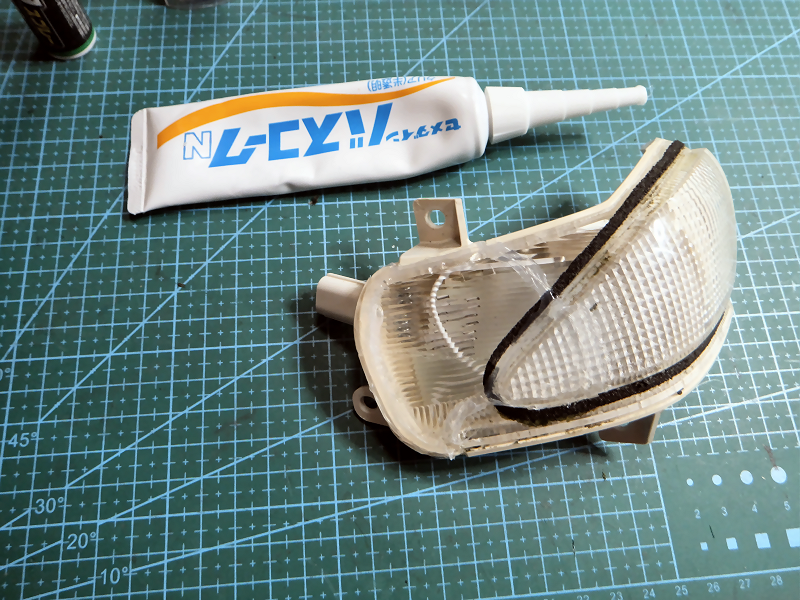

小さい破片は行方不明で穴が空いてしまったので、コーキング剤で埋めておきました。 | |
![]() |

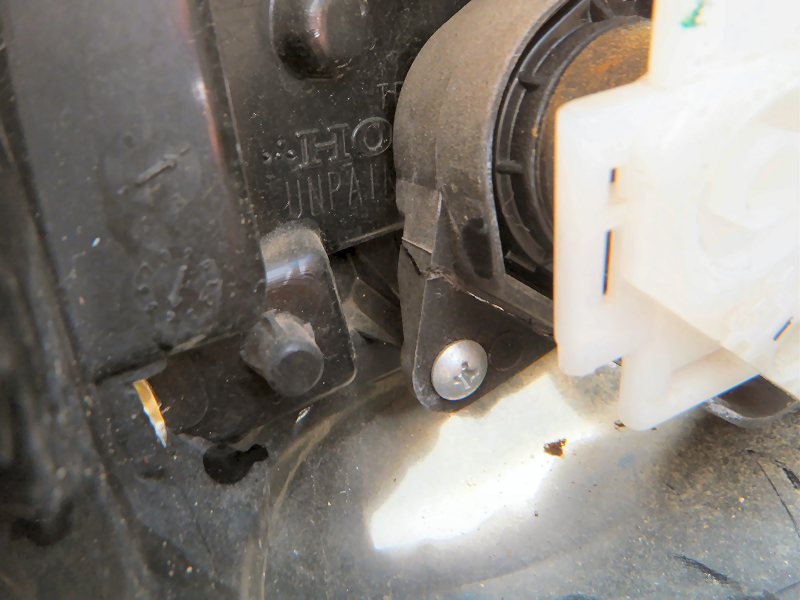

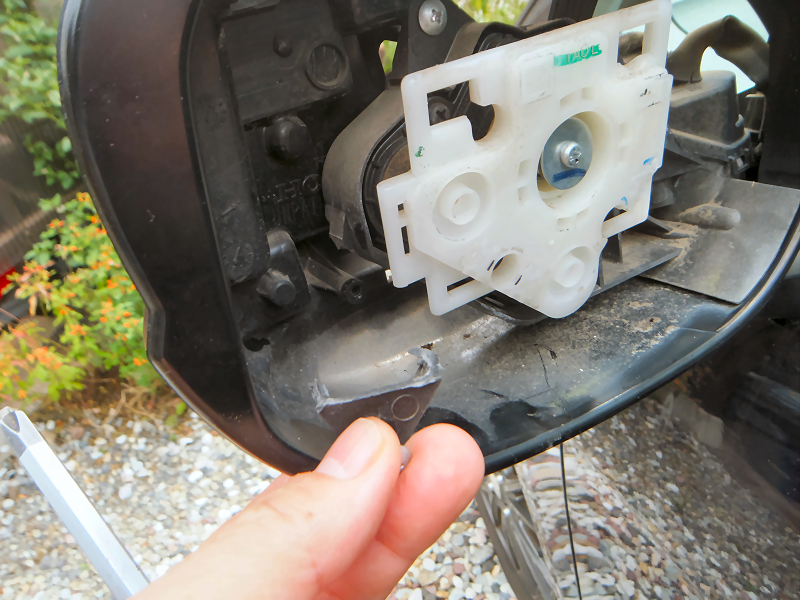

ミラーユニット本体を固定する部分も割れていました。 | |
![]() |
とりあえずここも瞬間接着剤で固定しました。 | |
![]() |

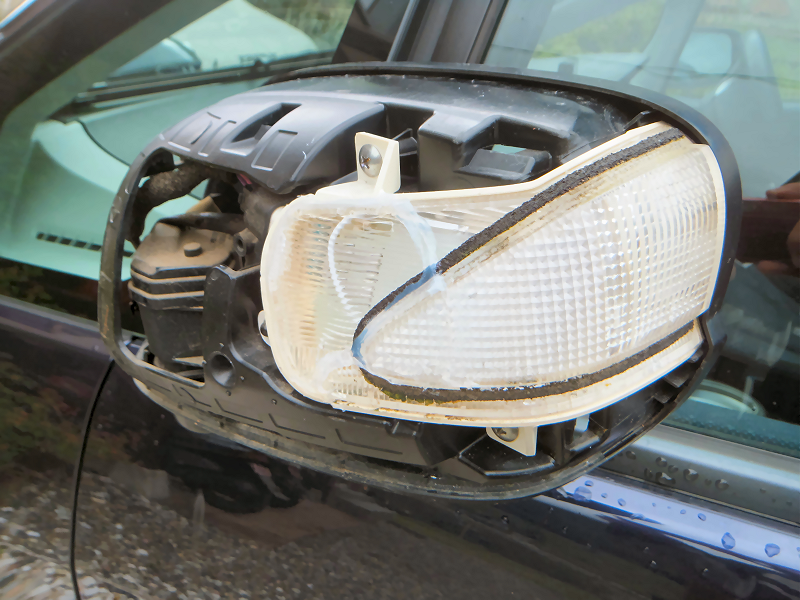

ウインカーを元に戻して.... | |
![]() |

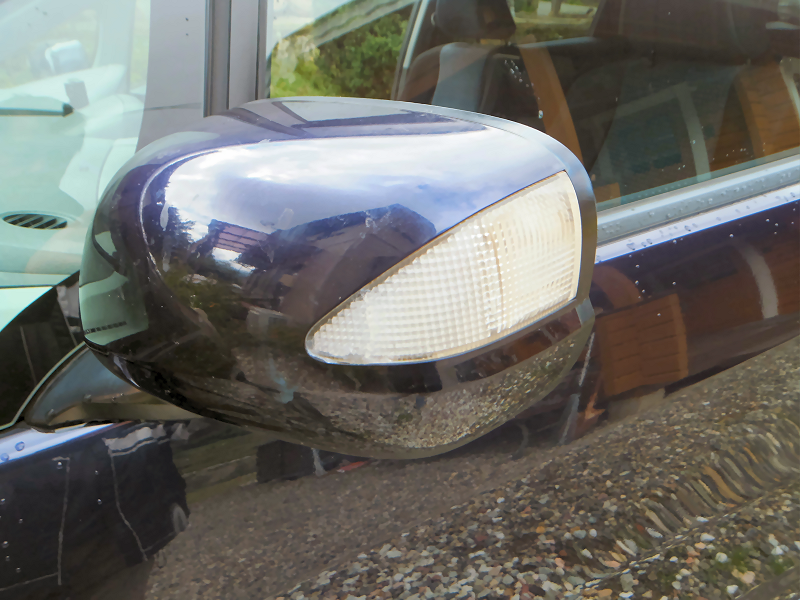

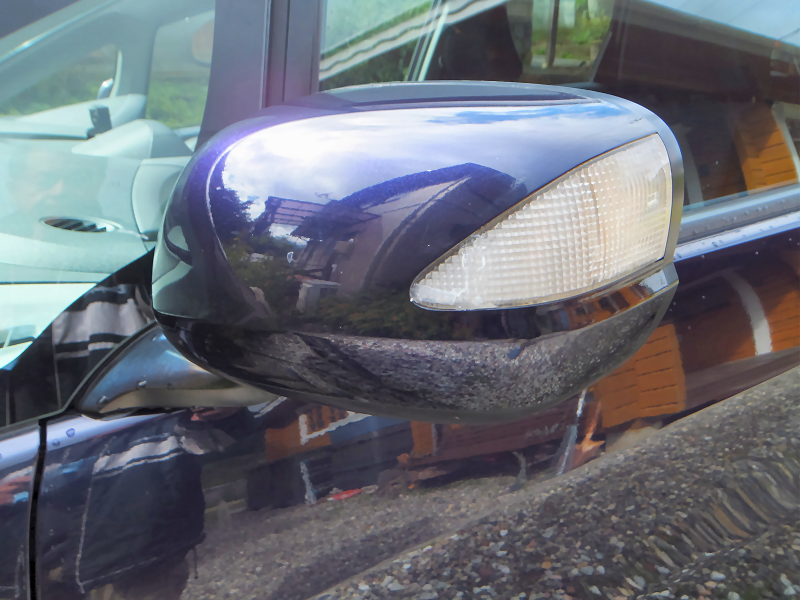

カバーを取り付ければ、ぱっと見元通りです。 | |
![]() |

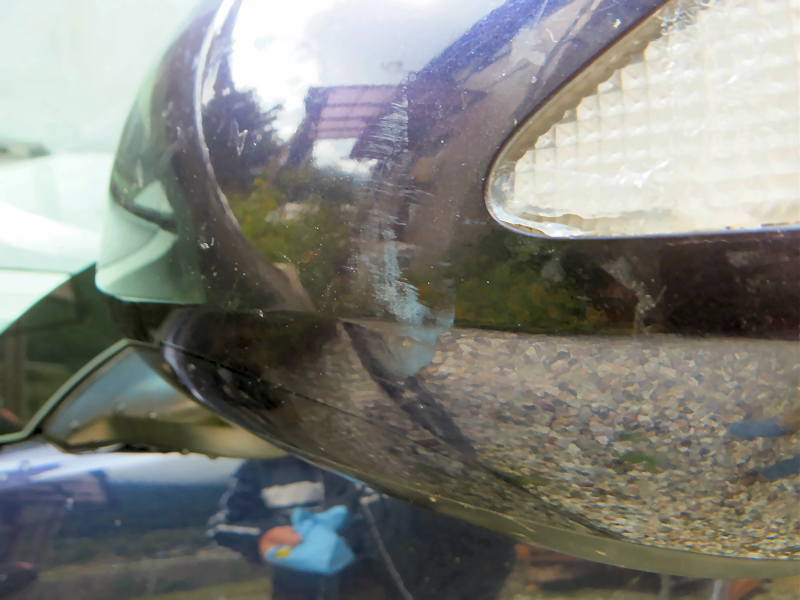

ぶつけたところに傷があったのでコンパウンドで磨きました。 | |
![]() |
傷は綺麗に消えたのでこれでしばらく乗っていました。 | |
![]() |

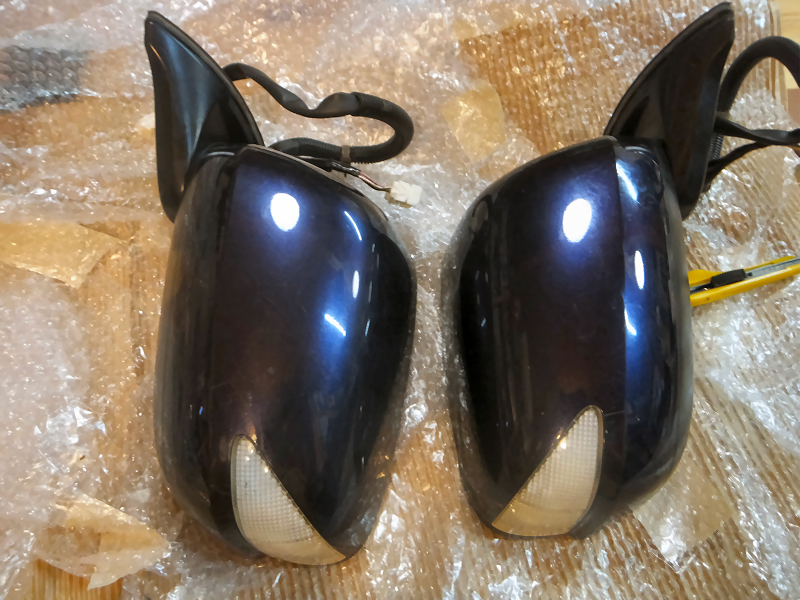

その間に中古のドアミラーを購入しました。 左だけで良かったのですが、同じ色のミラーが左右セットのものしか無かったので右も交換します。 あと、ついでにミラー開閉用のギアも交換しました。 |
|
![]() |

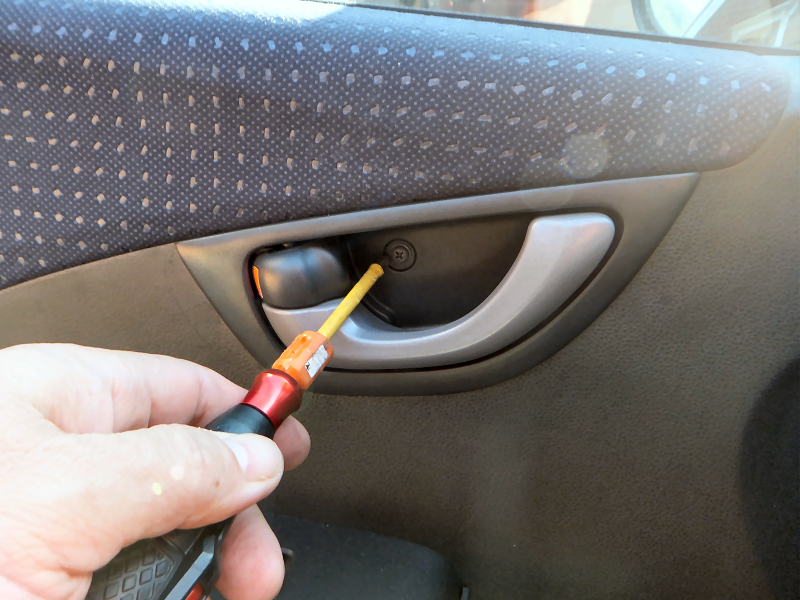

ミラーを交換するにはドアの内張を外さなくてはなりません。 まずはドアオープナーの所のネジを外します。 |
|
![]() |

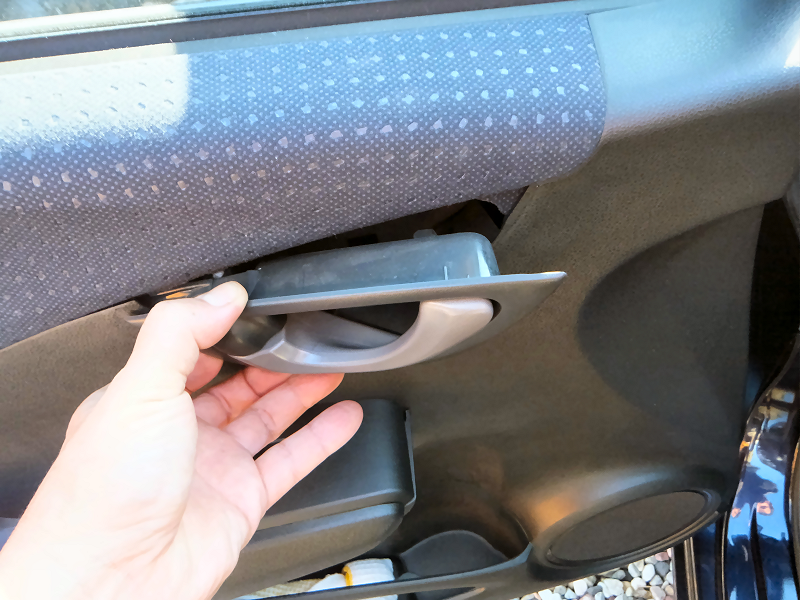

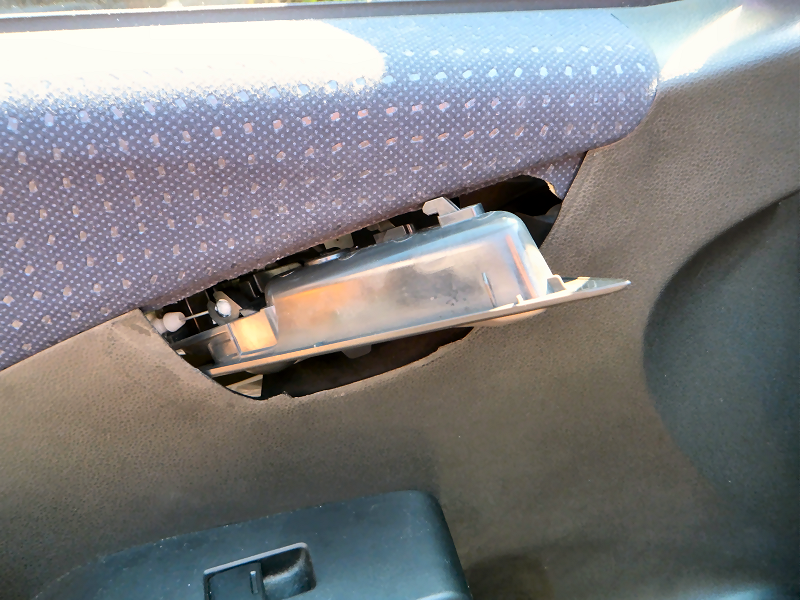

ドアオープナーはケーブルがつながっているので完全には外れません。 前方にスライドし自由にしておきます。 |
|
![]() |

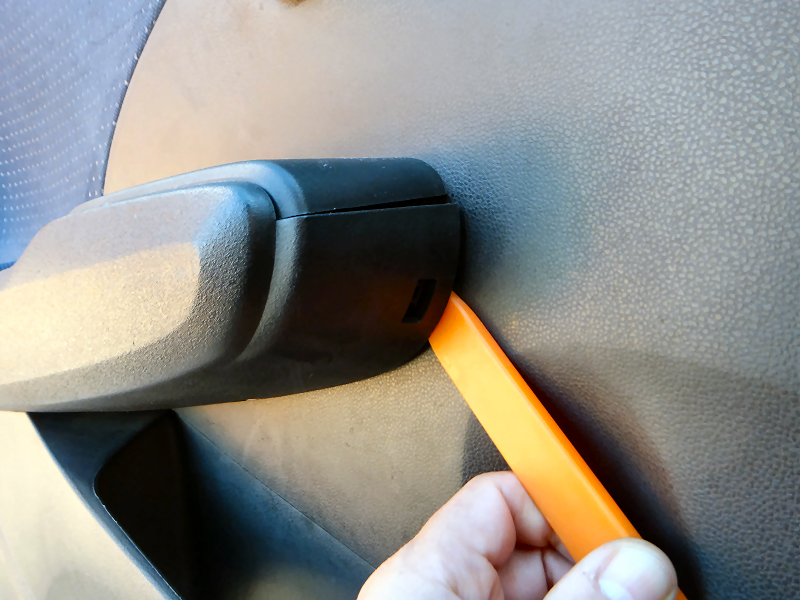

アームレスト前端に爪があるので、ここをを浮かせて外します。 | |
![]() |

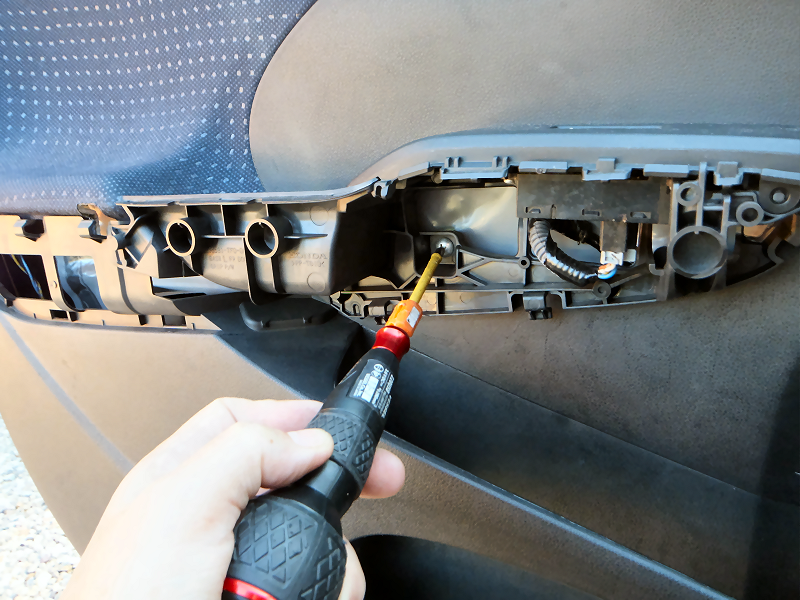

中にあるネジを外します。 | |
![]() |

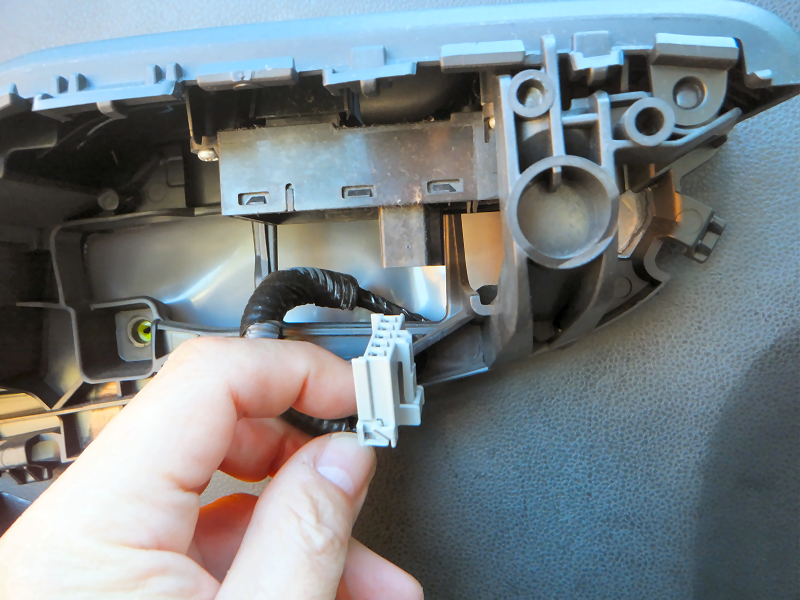

ウインドウスイッチの配線を外します。 | |
![]() |

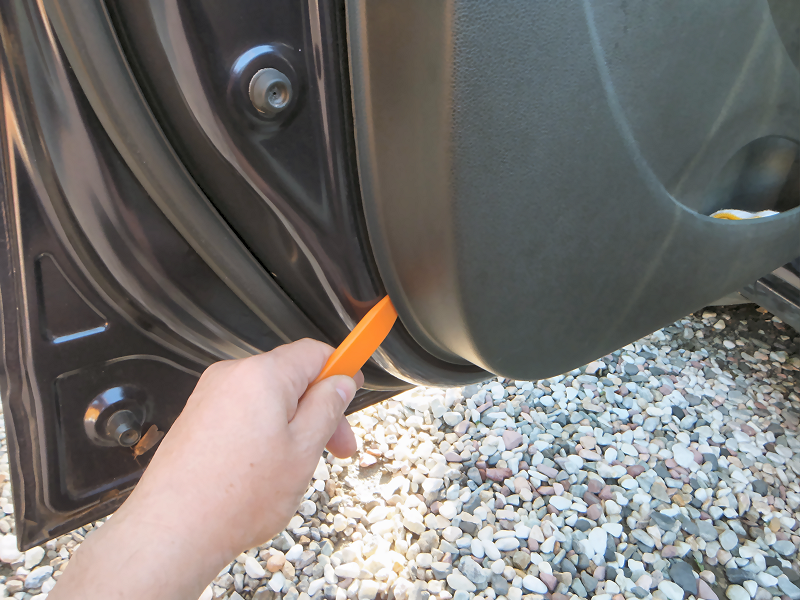

隙間にヘラを差し込んで内張を引っ張ってクリップを外します。 | |
![]() |
横から下へぐるっと半周クリップを外せば内張が浮いてきます。 | |
![]() |
ドアオープナーはひねって隙間から奥へ通します。 | |
![]() |

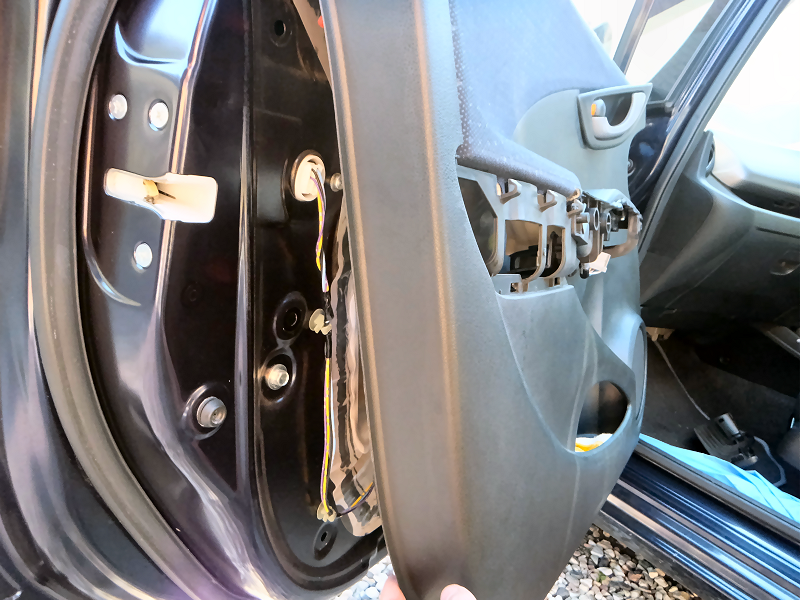

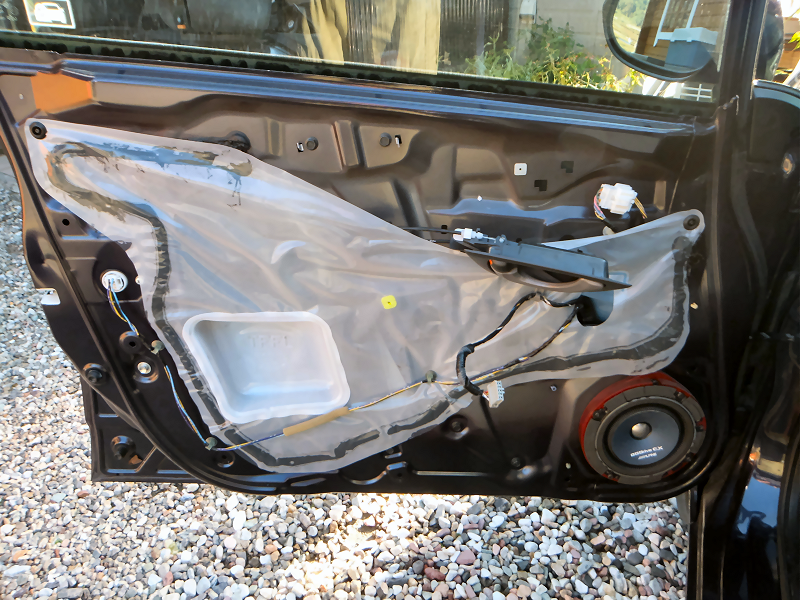

あとは内張を上に持ち上げれば完全に外れます。 | |
![]() |
ドアミラーの所のカバーを外します。 | |
![]() |

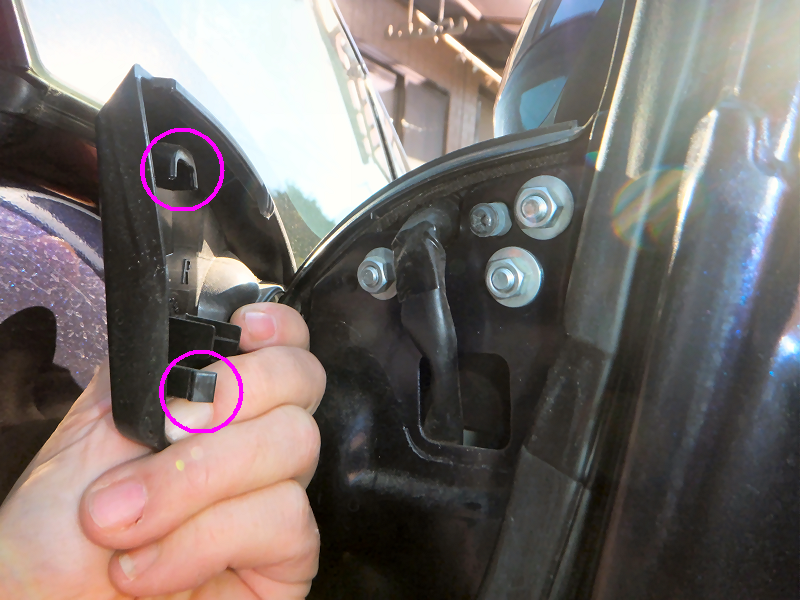

まず下側を手前に引っ張って爪を外して、その後で上に持ち上げれば外れます。 | |
![]() |

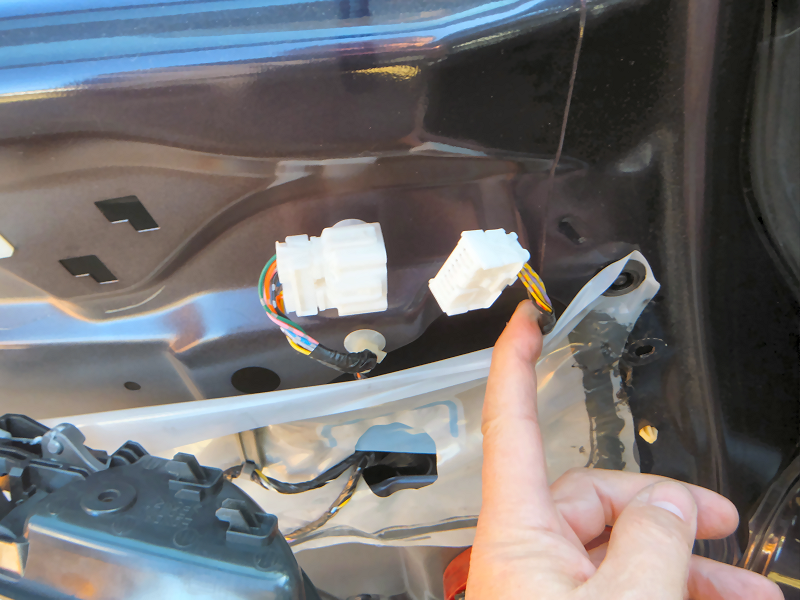

ドアミラーの配線コネクタを外します。 | |
![]() |

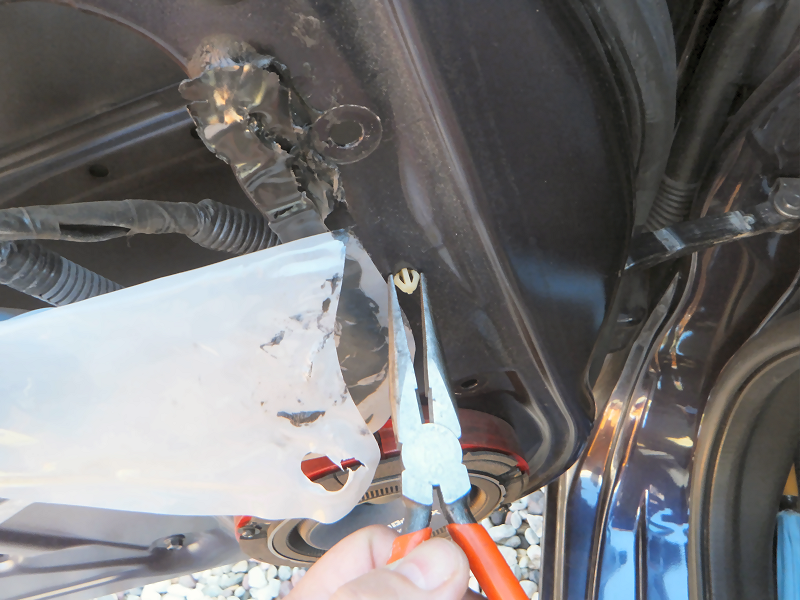

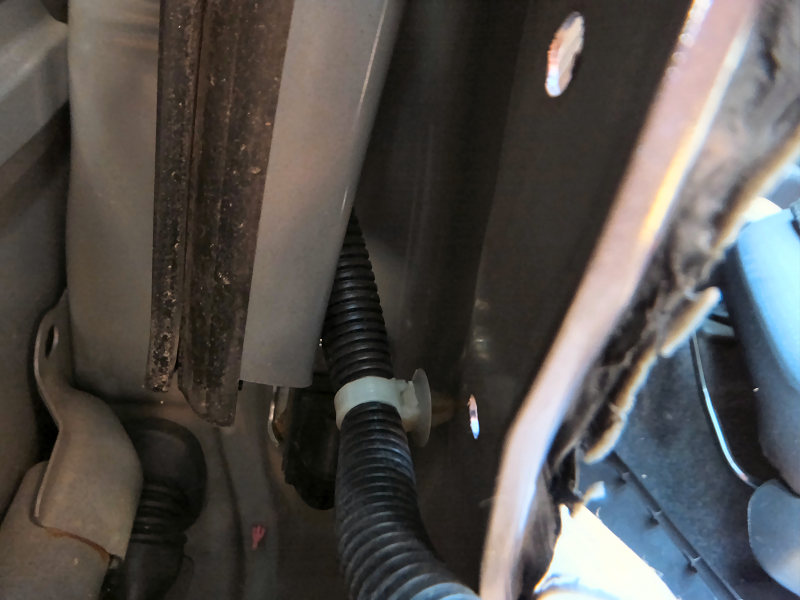

配線がドアに固定されているので、ここの爪を押し込んで外します。 | |
![]() |
はい、外れました。 |
|
![]() |

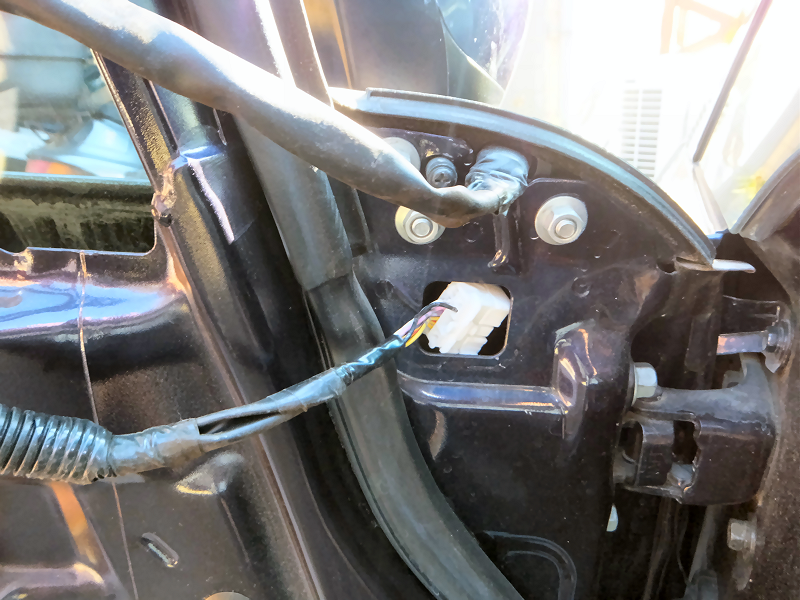

配線を引き出します。 | |
![]() |

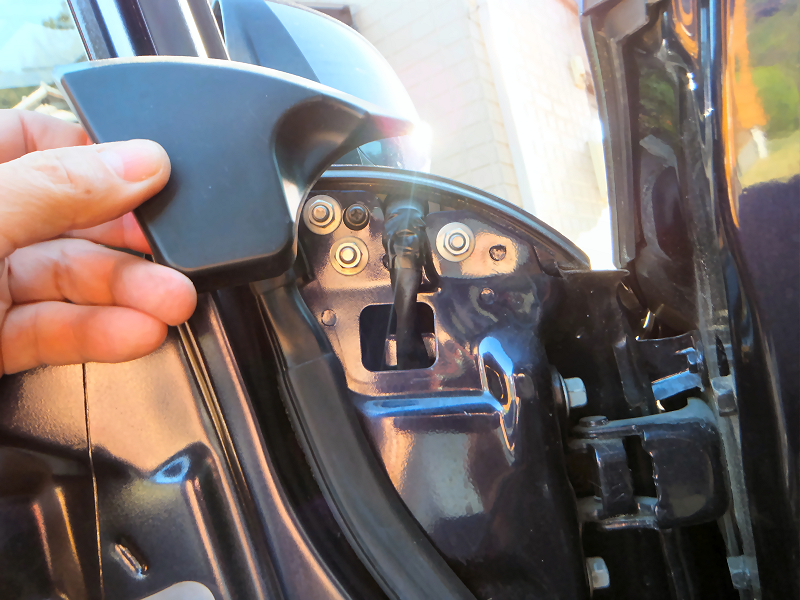

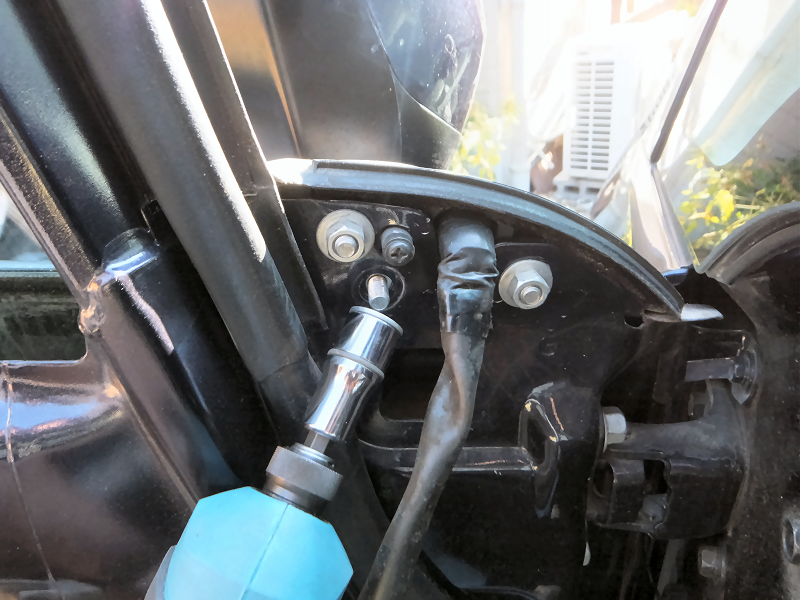

ドアミラーを固定しているナット3個を外せば.... | |
![]() |

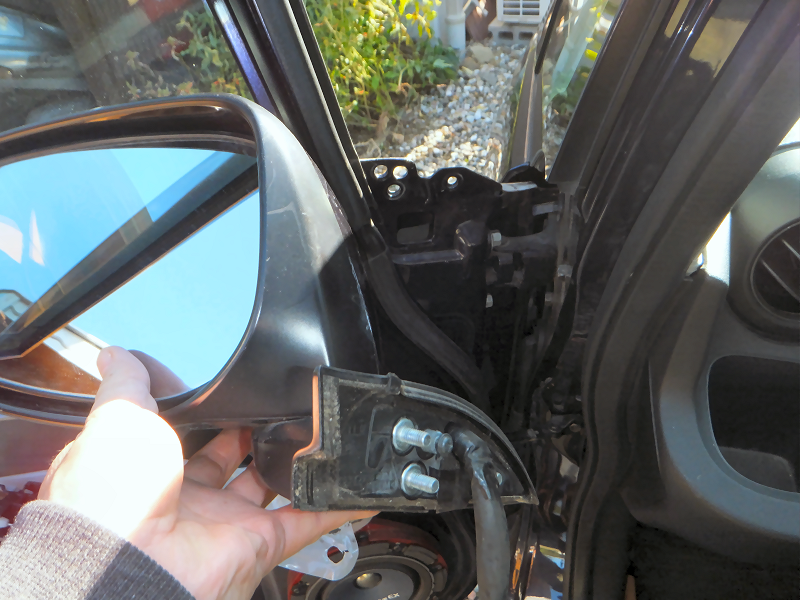

はい、ドアミラーが外れました。 | |
![]() |

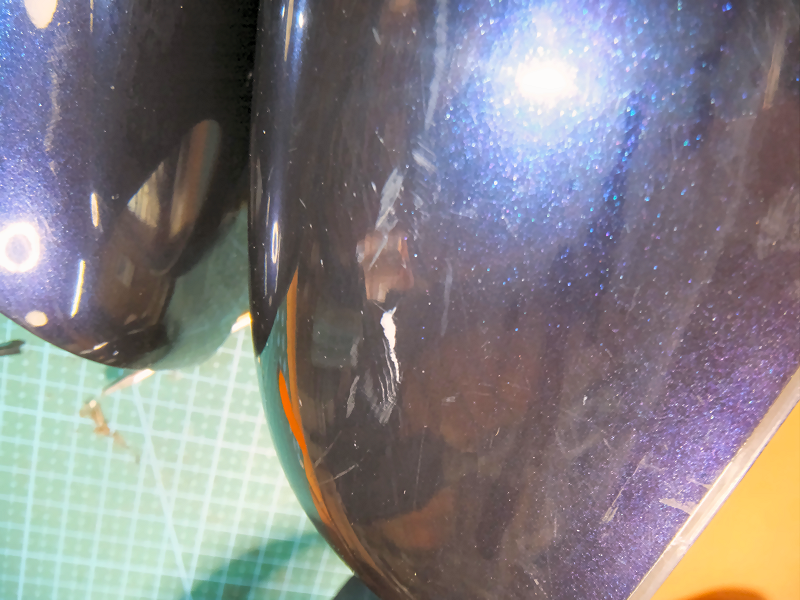

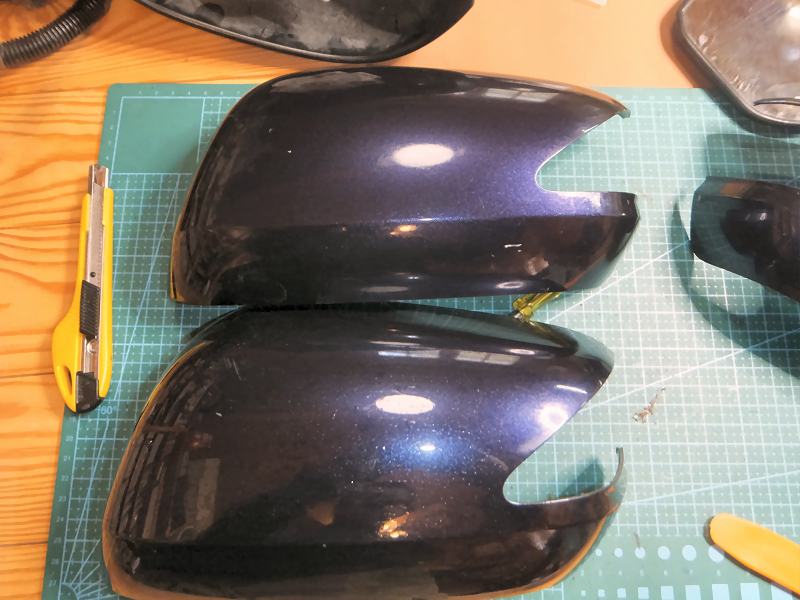

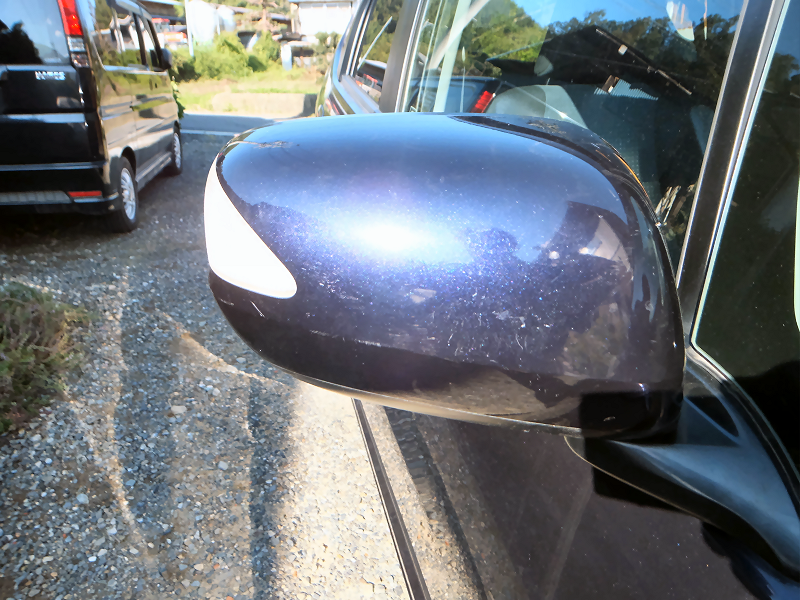

購入した中古ドアラミーには目立つ傷がありました。 今まで付いていた方が綺麗なので、カバーだけ交換します。 |
|
![]() |
カバーは爪6カ所で止まっているので、マイナスドライバーなどで押して外します。 | |
![]() |

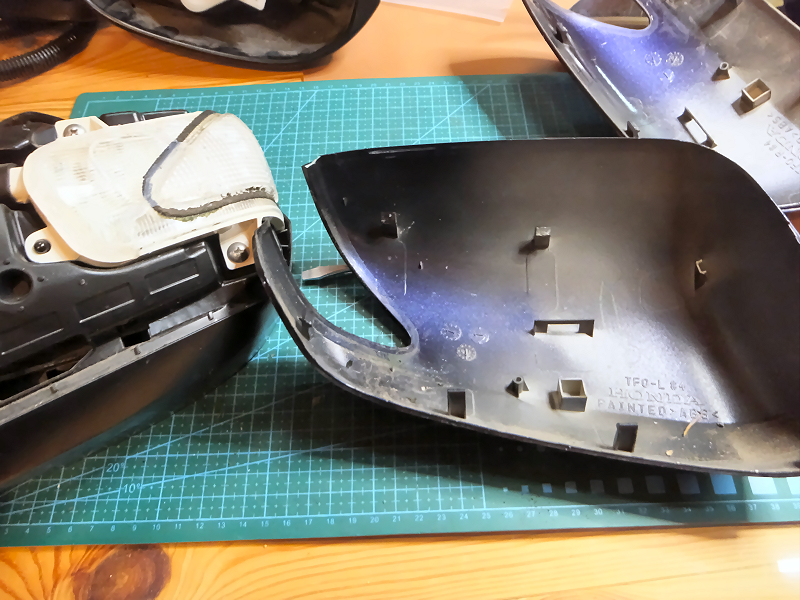

カバーを移植します。 | |
![]() |

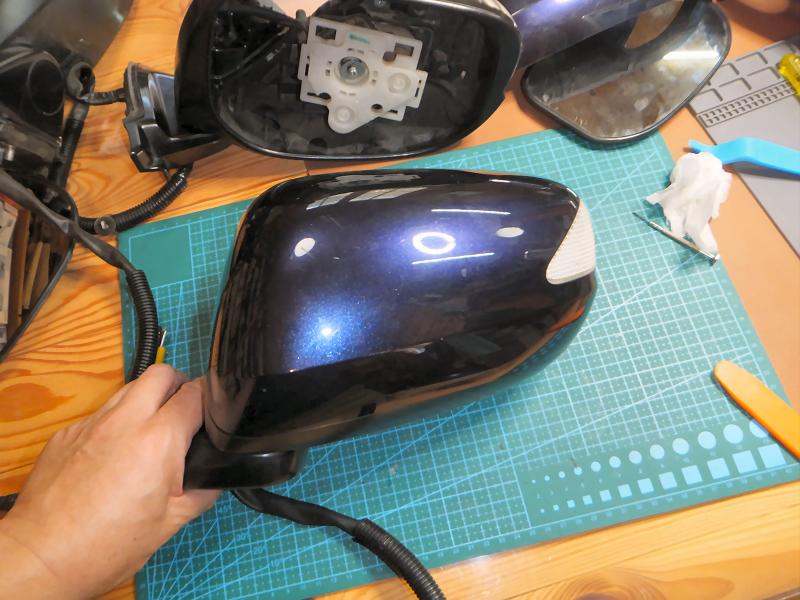

移植できました。 | |
![]() |

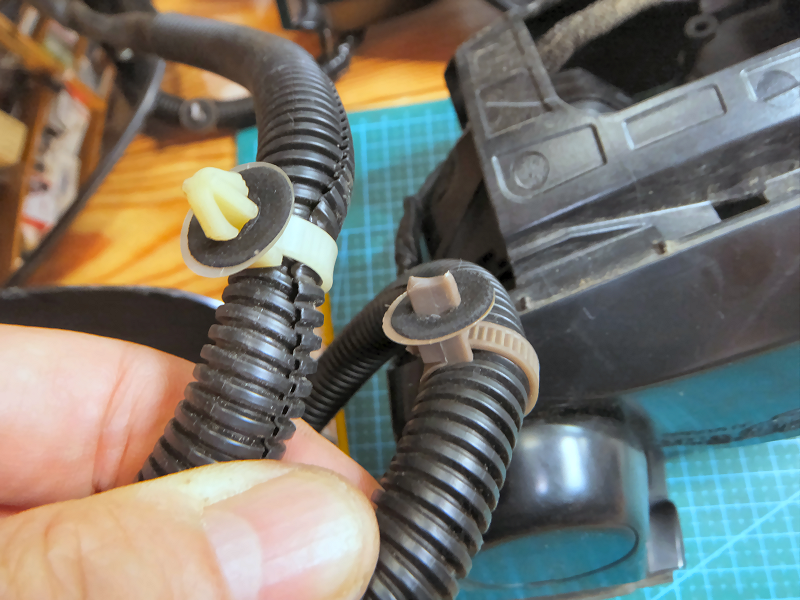

配線をドアに固定するクリップが切断されていたので、これも移植します。 | |
![]() |
後は元通りに取り付けます。 内装を付ける前に動作の確認をしました。 ・ミラーウインカー確認ムービー ・開閉確認ムービー(音量注意) もちろんミラー自体の上下左右の動きも確認しました。 |
|
![]() |

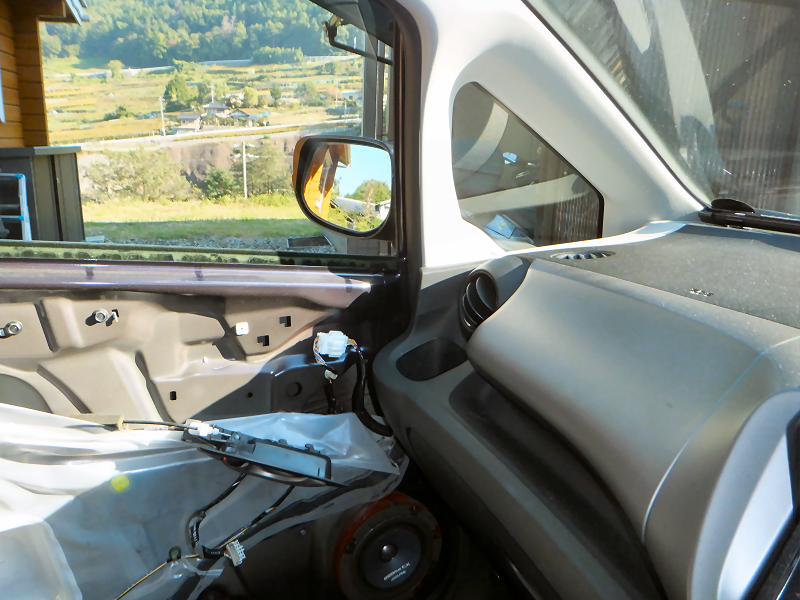

右側も同様に交換しました。 | |
![]() |

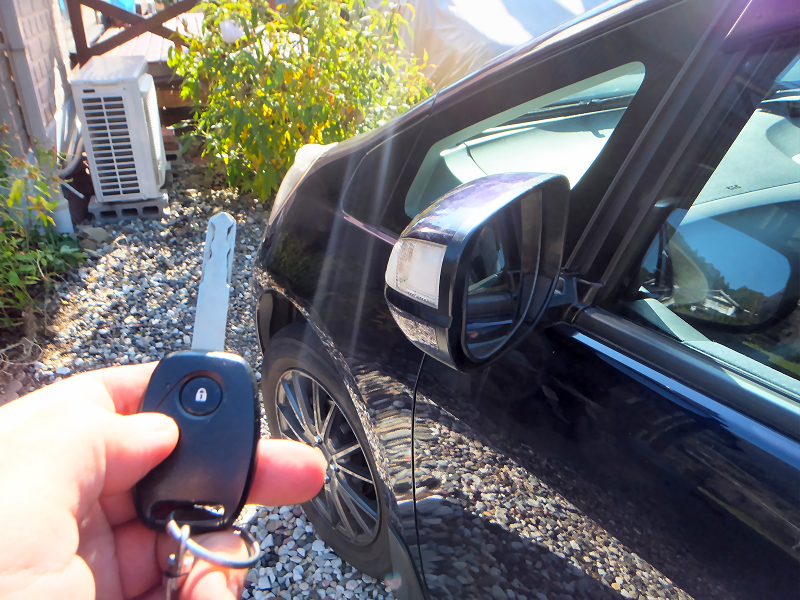

最後に全体の動作を確認して完了です。 ・動作確認ムービー 不注意で思わぬ出費になってしまいました。 これに懲りてもっと注意して運転するように心がけます。 |
