・2024/11/3
![]() |

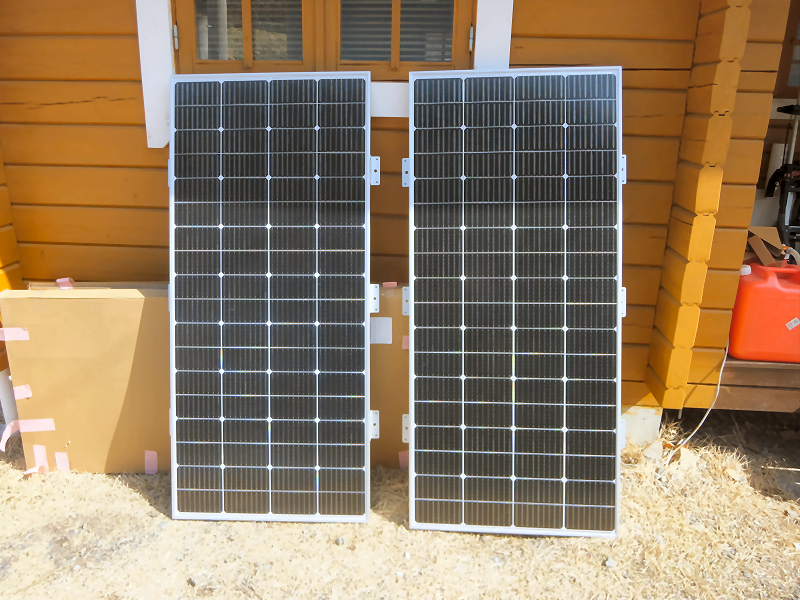

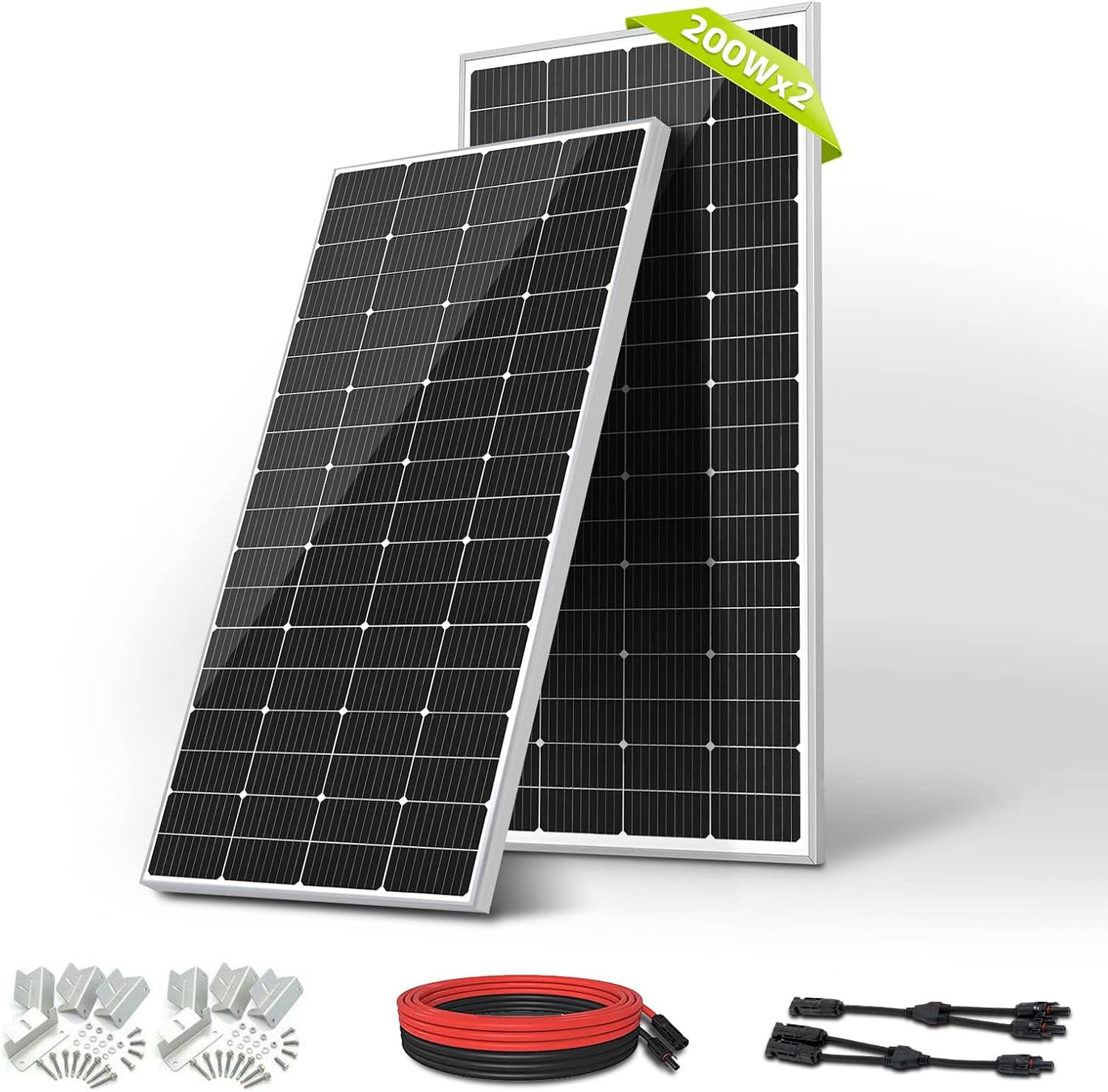

非常時用の電源確保としてソーラパネルとポータブル電源を導入しました。 あくまで非常時用なので、ソーラーパネルはとりあえず200Wx2=400Wです。 |
![]() ![]() |
![]() |

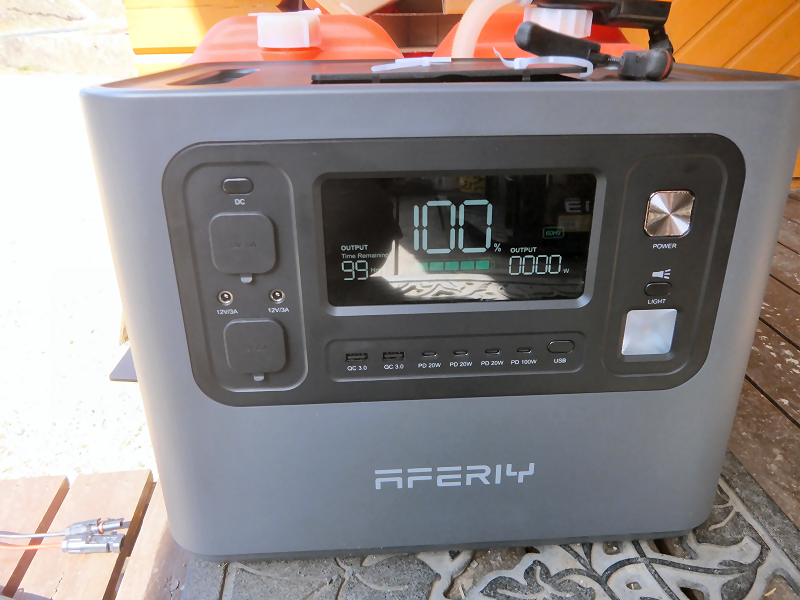

ポータブル電源は 2000Wh の容量のものにしました。 AFERIY P210 |
![]() ![]() |
![]() |

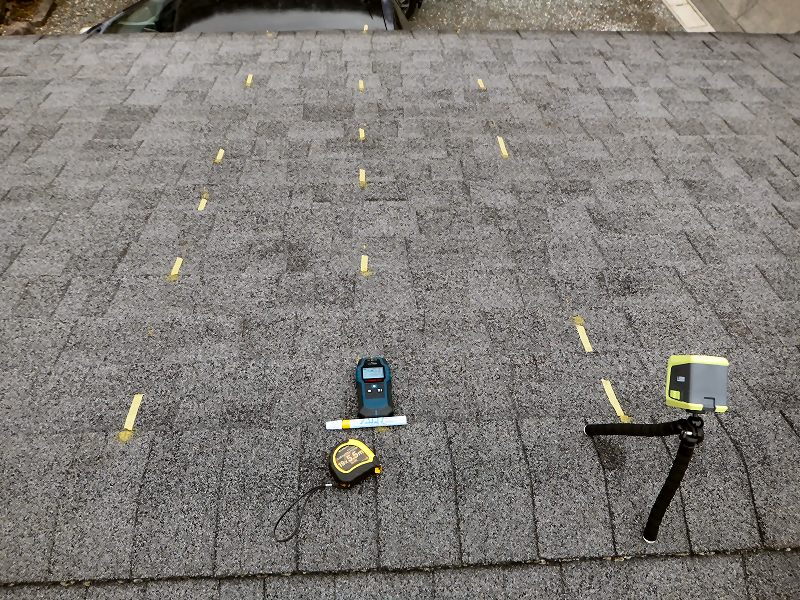

ソーラーパネルをログハウスの屋根に設置します。 屋根には45cm間隔で垂木を入れてあるので、軒先の隙間から見える垂木の位置と下地センサーを使って垂木の位置をマークします。 |
![]() ![]() |
![]() |

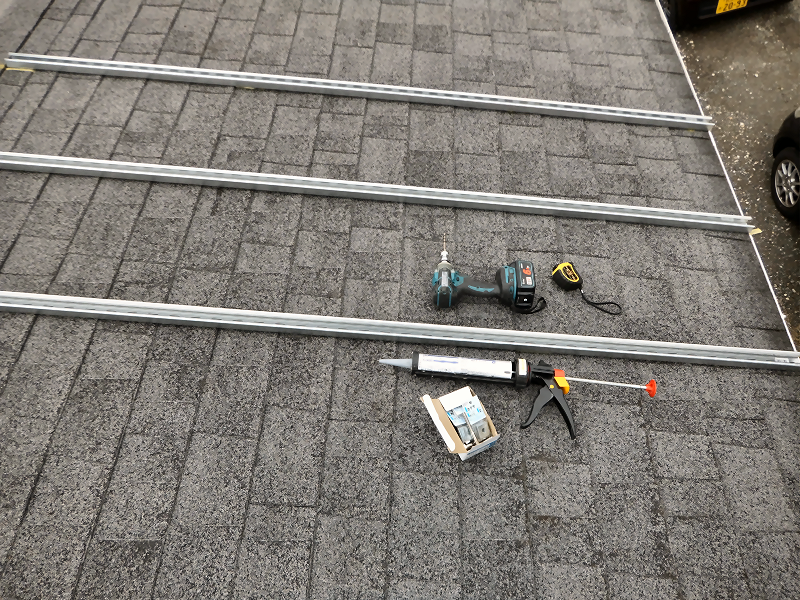

ソーラーパネルを屋根に固定するのには「ワールドダクター」を3本使います。 | |
![]() |

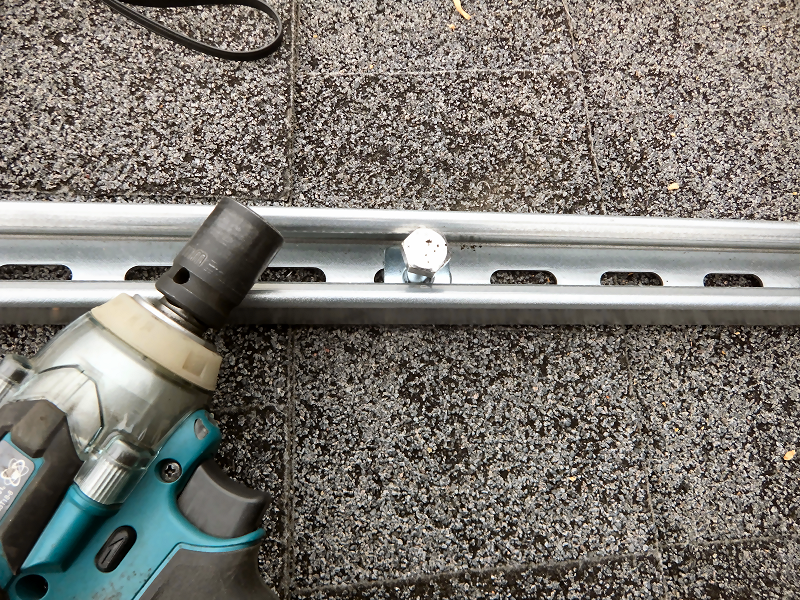

マークした位置にドリルで下穴を開けて、コーキング剤を入れてからコーチスクリューで固定します。 | |
![]() |

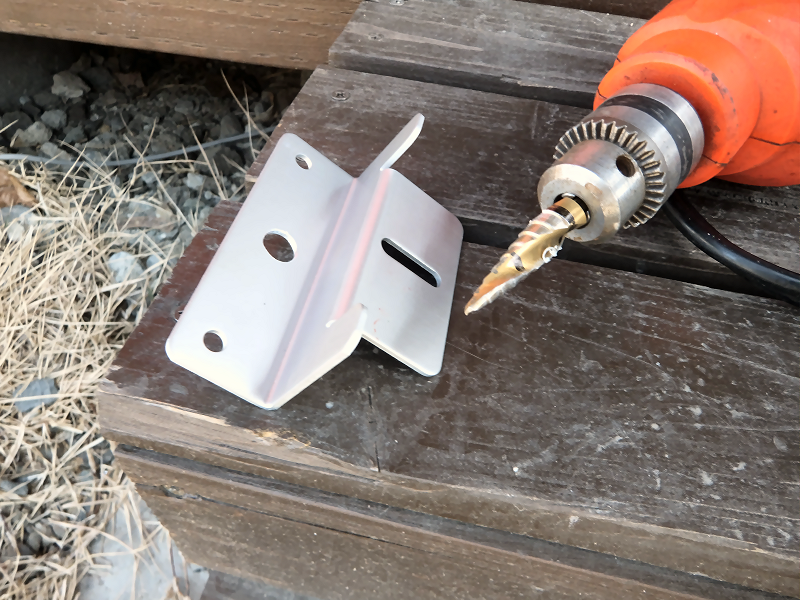

ソーラーパネルに付属の取付金具にダクターに取り付けるための穴を開けます。 | |
![]() |

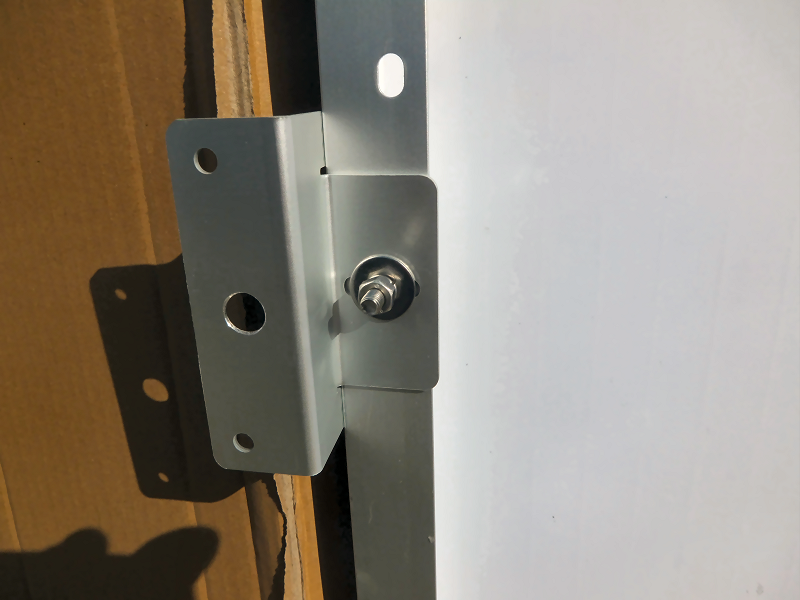

金具を付属のボルト・ナットでソーラパネルに固定します。 | |
![]() |
ソーラーパネルを屋根に持ち上げてワールドダクターの上に載せます。 | |
![]() |

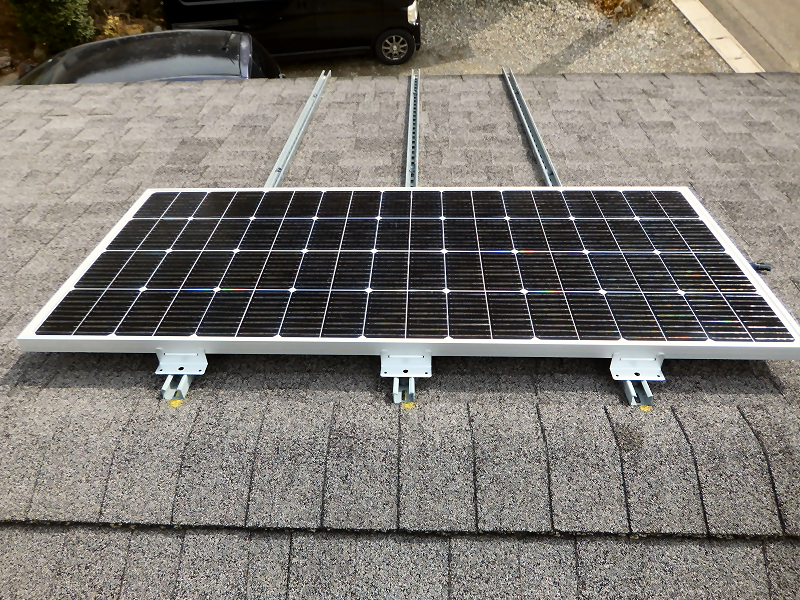

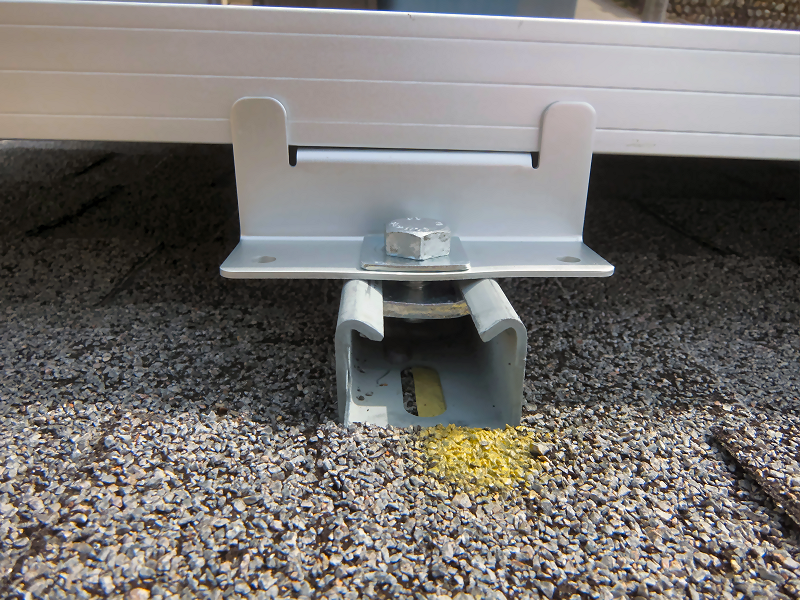

ダクター用の中ナットとボルトでソーラーパネルを固定します。 | ![]() ![]() |
![]() |

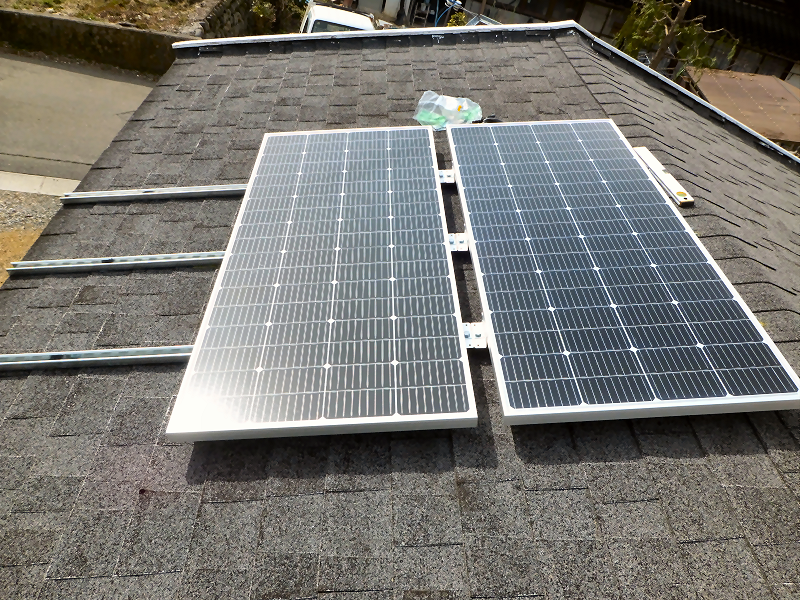

ソーラーパネル2枚が固定できました。 | |
![]() |

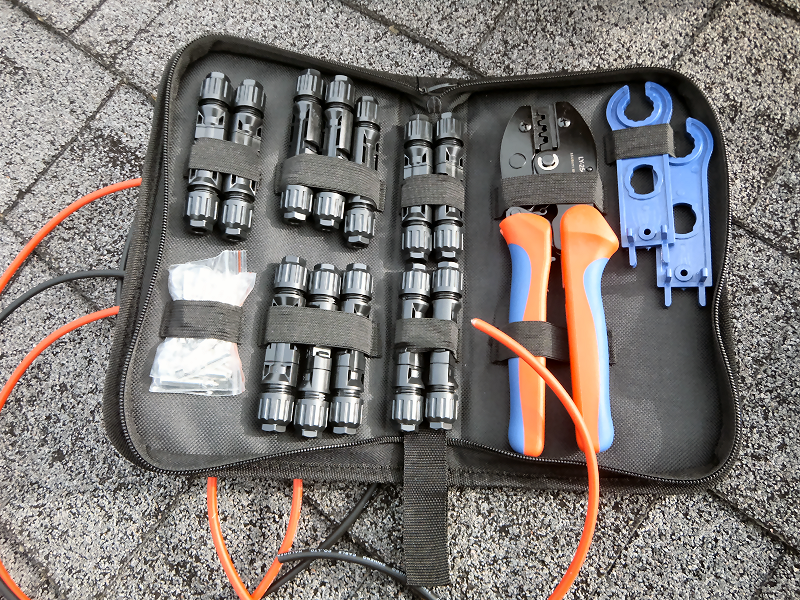

次は配線です。 専用のコネクタと工具を使って配線を作成します。 |
![]() ![]() |
![]() |

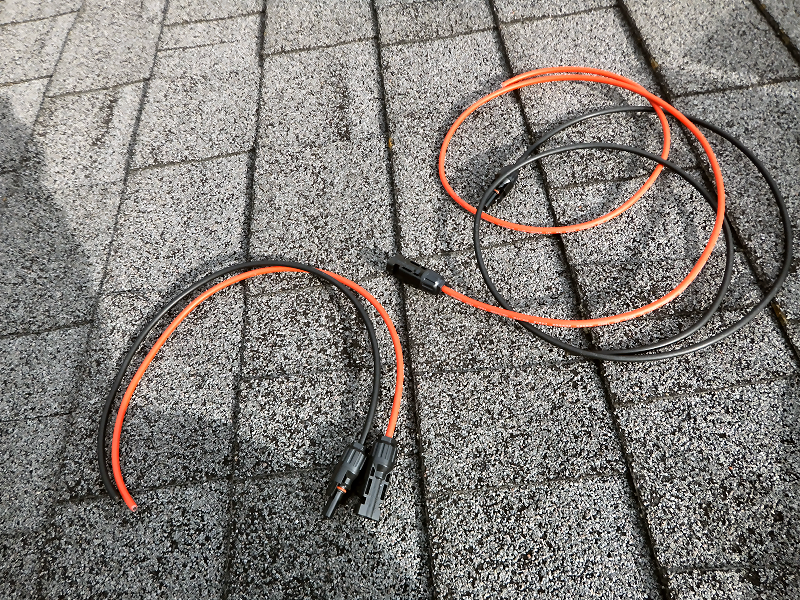

2枚のソーラパネルは直列接続するので、それぞれのソーラーパネルから延長する配線を作りました。 | |
![]() |

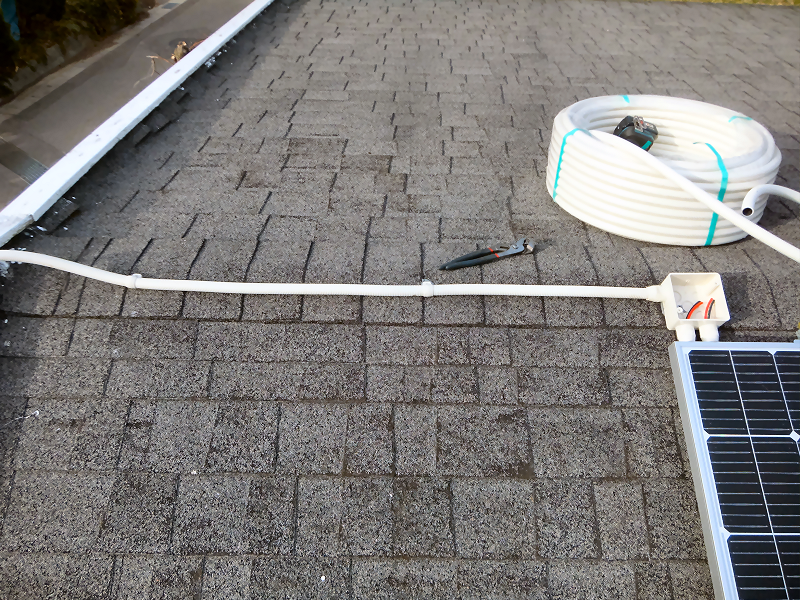

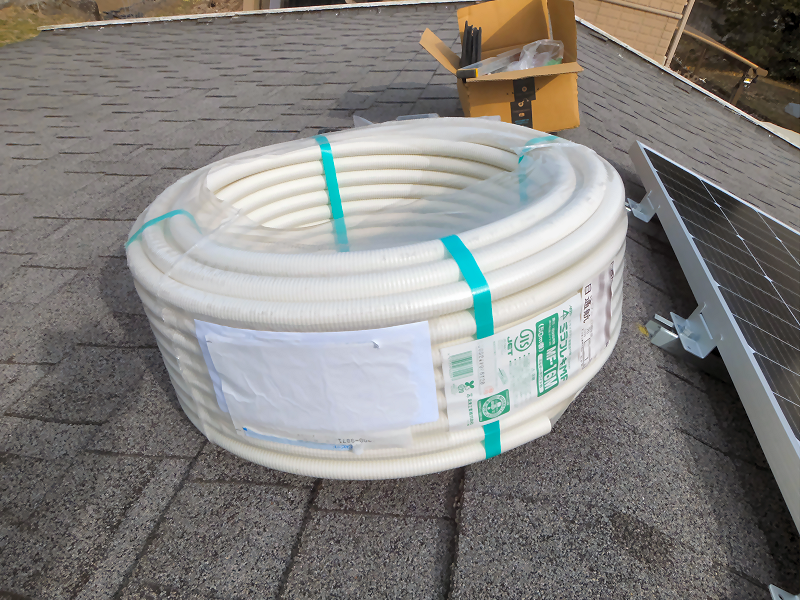

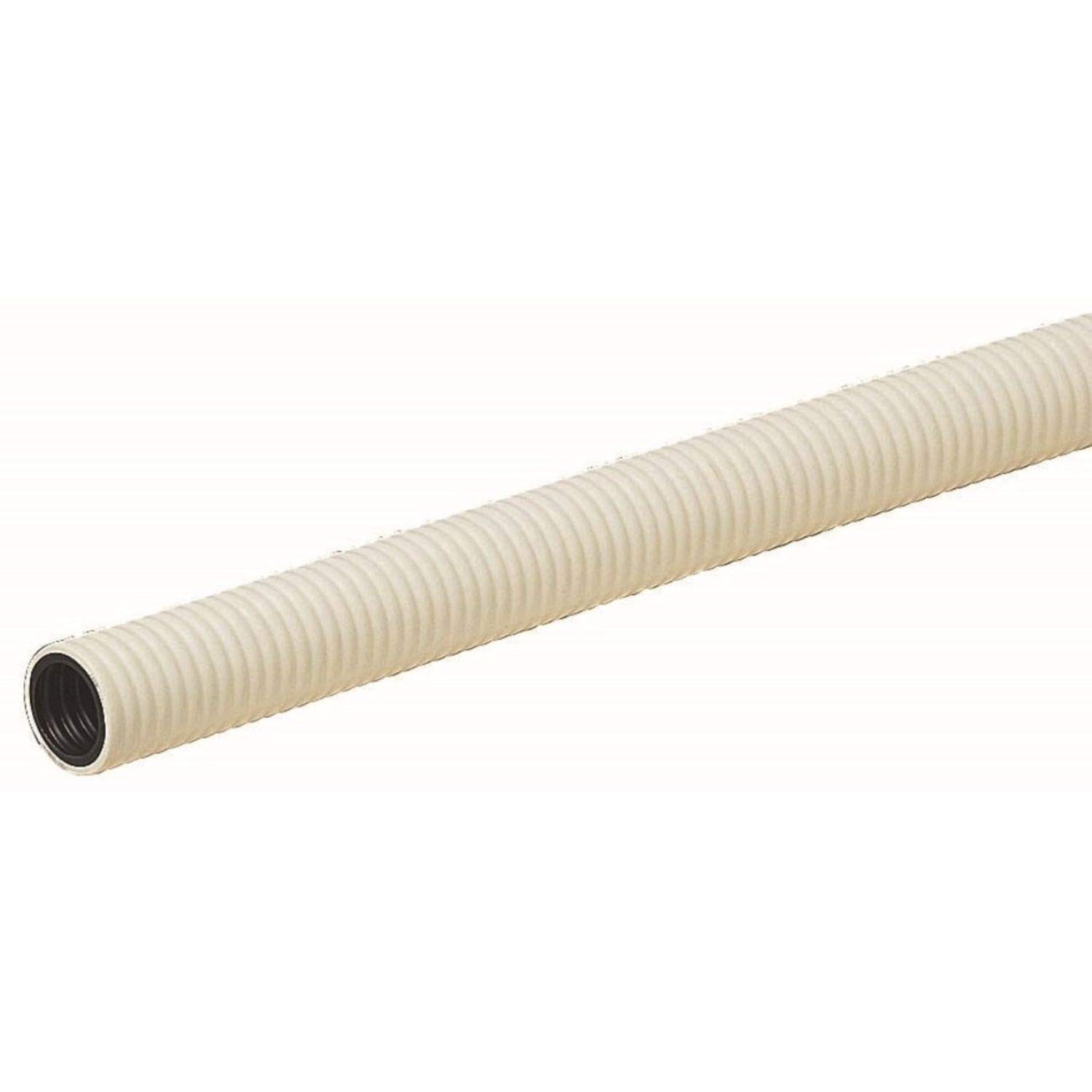

配線が剥き出しだと日光で劣化するので、保護用の管を使います。 ミラフレキMF-16M |
![]() ![]() |
![]() |

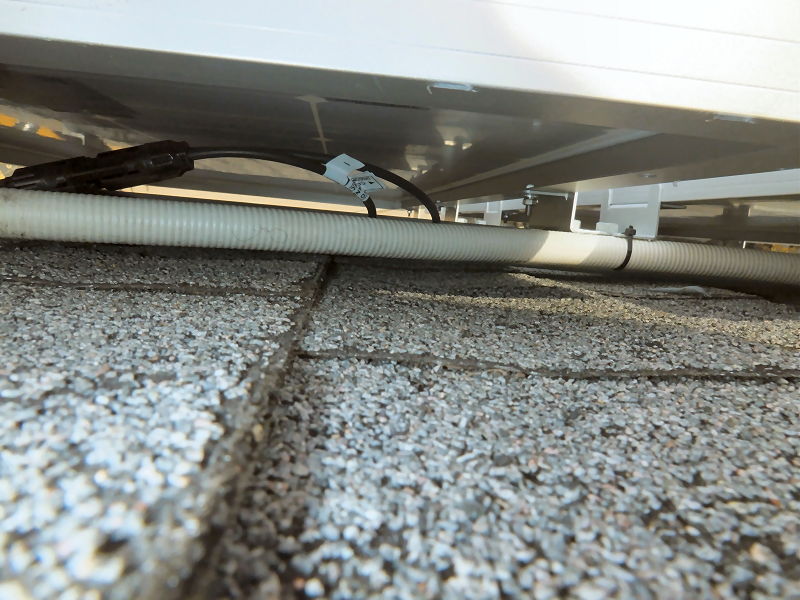

配線はコネクタ側でソーラーパネルと接続して.... | |
![]() |

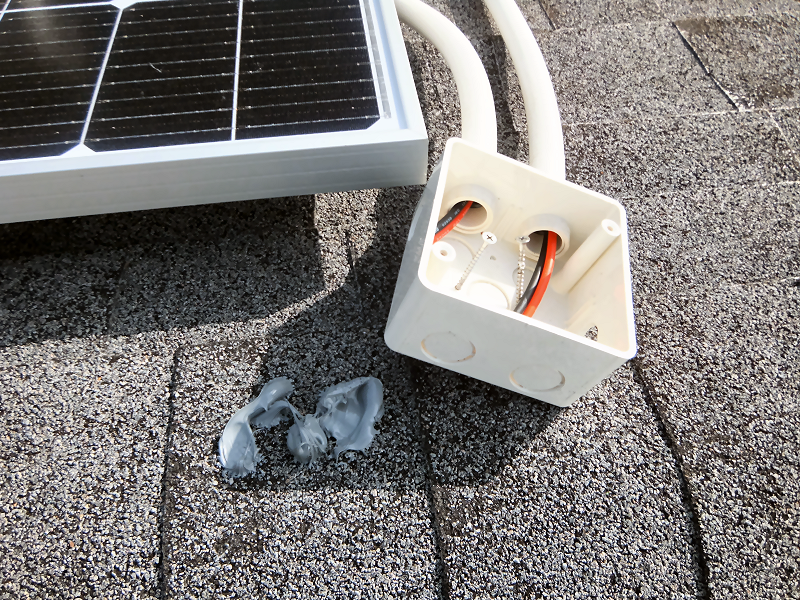

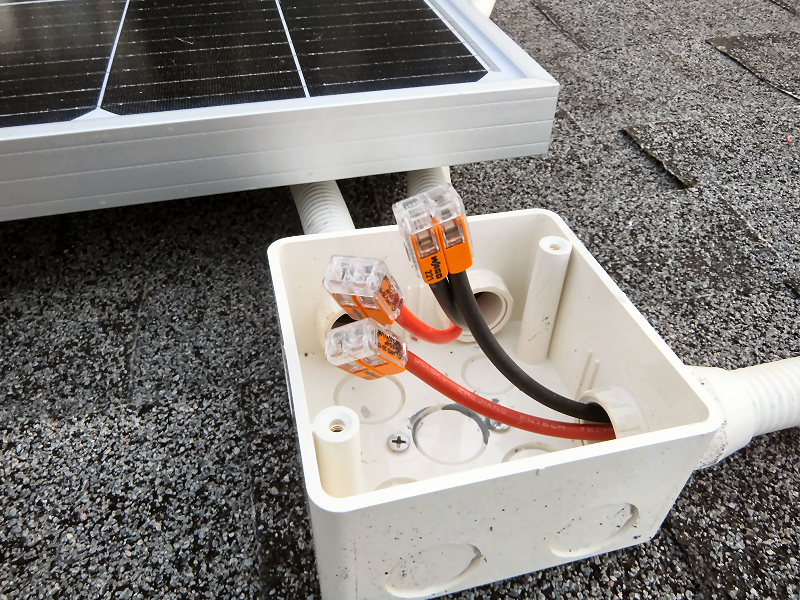

反対側は配線ボックスの中で接続します。 | |
![]() |

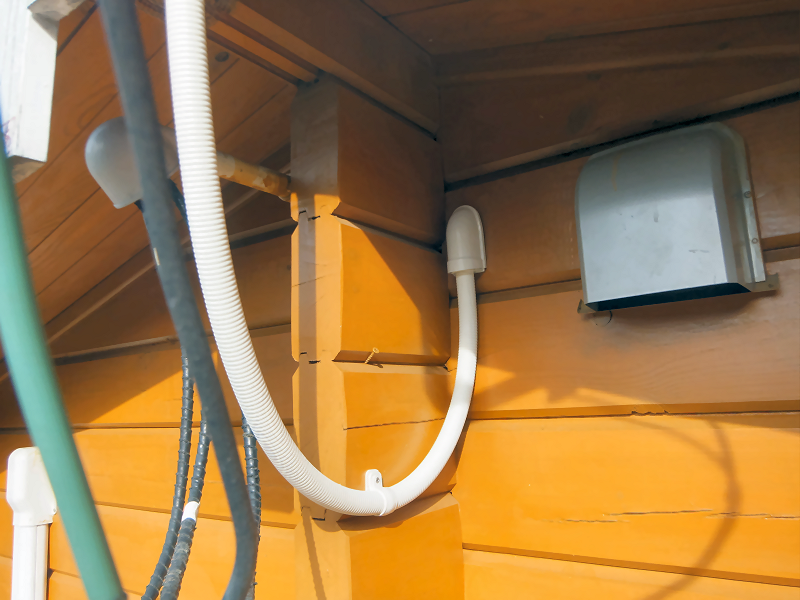

ログハウスの壁に穴を開けて室内への引き込みます。 | |
![]() |
引き込み側の管を配線ボックスに接続します。 | |
![]() |
ボックスの中でWAGOを使って配線を接続します。 ※配線作業には電気工事士等の資格が必要です。 |
![]() ![]() |
![]() |

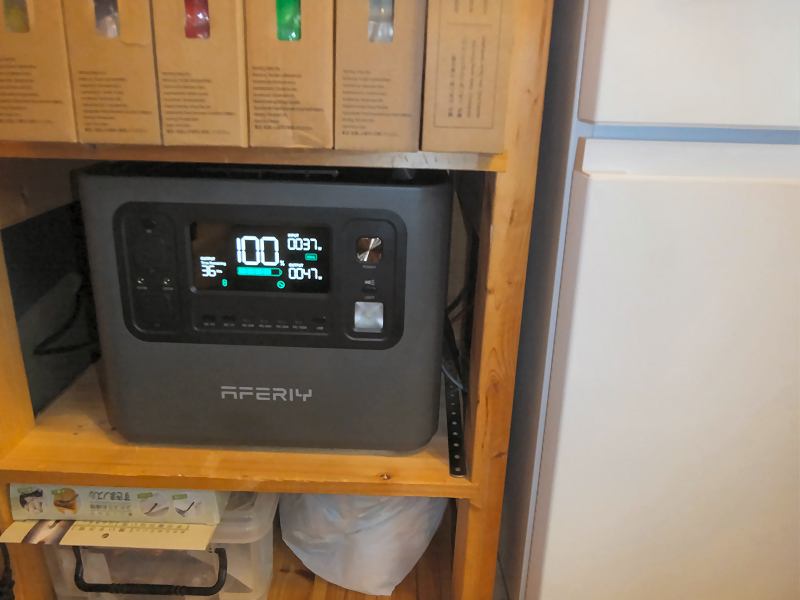

ポータブル電源はログハウスの中、冷蔵庫の横に置きました。 | |
![]() |

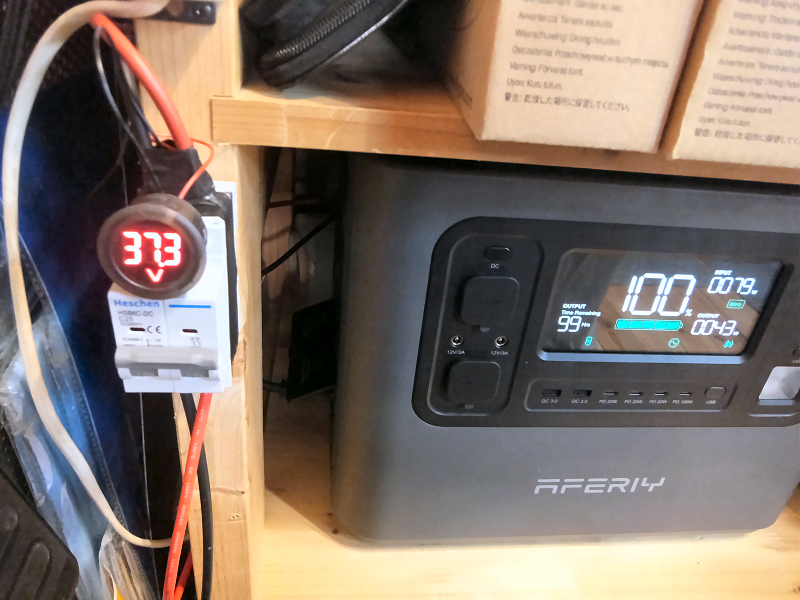

ソーラーパネルとポータブル電源の間にはブレーカーを入れました。 ポータブル電源でも発電量は表示されますが、確認用に100Vまで測れる電圧計を付けました。 |
![]() ![]() |
![]() |

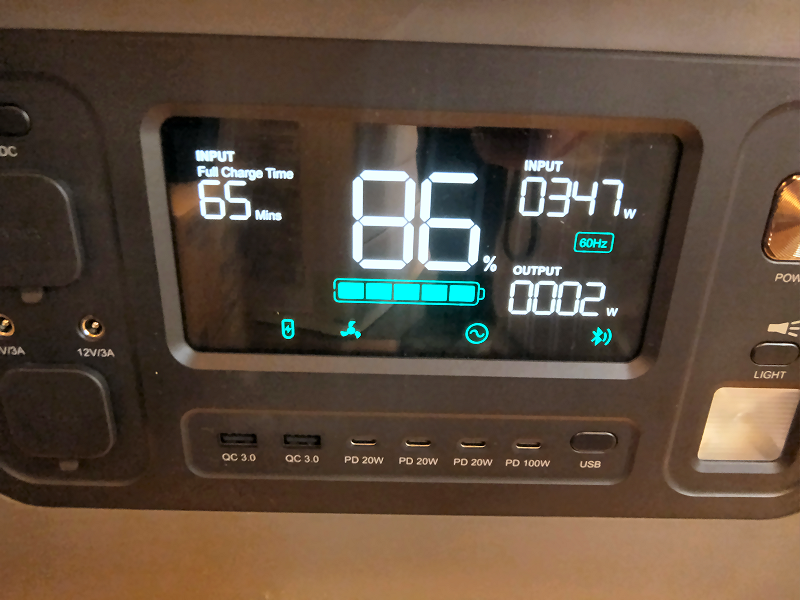

お昼頃の一番日が高い時間で約350Wを発電しています。 理論値が400Wなので、この時期としてはまずまずの発電量です。 |
|
![]() |

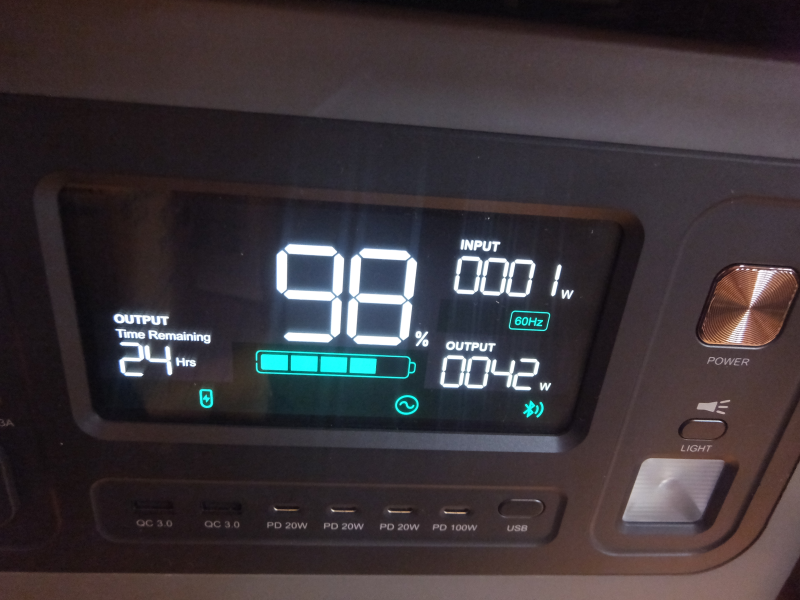

充電しているだけではもったいないので、となりの冷蔵庫をポータブル電源で動かしてみました。 冷蔵庫はだいたい40W前後の使用量でした。 ポータブル電源の容量が約2000Whなので理論上は2日は使用出来るはずですが、実際は一晩で100%->50%に減ります。 毎日天気が良ければ十分まかなえますが、1日でも曇りや雨の日があると電力不足になります。 |
|
![]() |

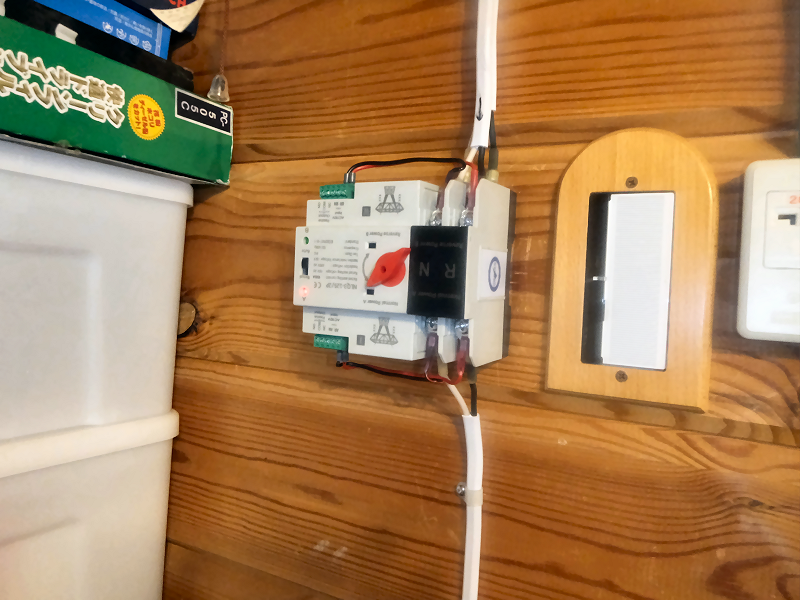

いちいち残量を見てつなぎ直すのも面倒なので、自動切り替えのブレーカーを付けました。 ※配電盤への配線作業には電気工事士等の資格が必要です。 ポータブル電源の残量がなくなって100V出力が切れると自動的に商用電源に切り替わります。 ムービー(音量注意) 切り替えるときに一瞬だけ停電しますが、冷蔵庫は問題なく動き続けていました。 |
![]() ![]() |
![]() |

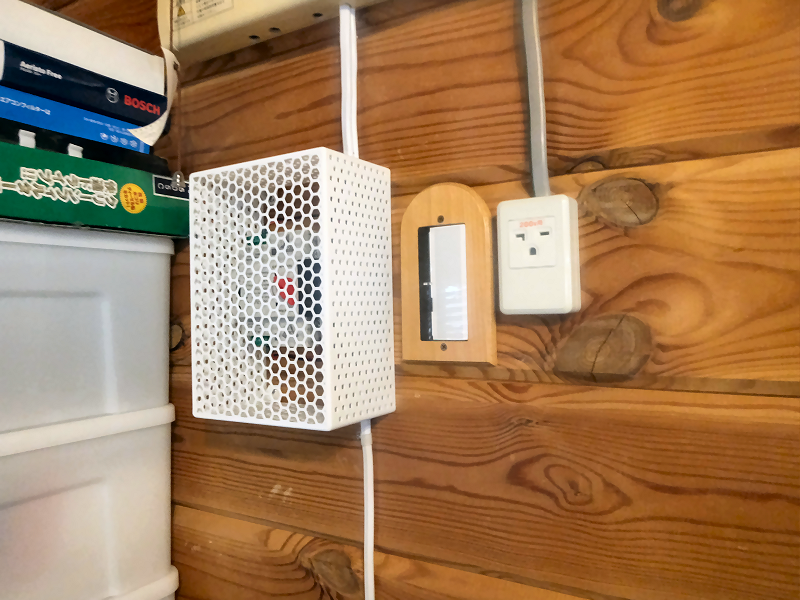

配線剥き出しはちょっと怖いので、3Dプリンターでカバーを作って取り付けました。 | |
![]() |
冷蔵庫の電気代程度では全く元は取れませんが、非常時のための備えなのでこれで十分です。 |
