リアボックス・ハイマウントストップランプ
※この内容はあくまで私個人の作業結果です。
※もしあなたが同じことをして何か問題が起きたとしても、私は一切関知しません。
※少しでも不安がある場合はバイクショップにお願いして下さい。
※くれぐれも自己責任ということで。
・2019/1/27
2022/11/13 新しいボックスに交換しました。 新リアボックス・ハイマウントストップランプ・ウィンカー |
||
![]() |

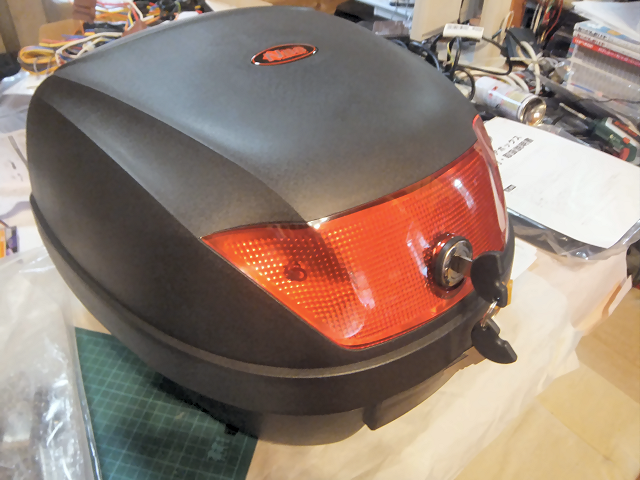

普段使うにはリアボックスが必須なので、Amzonで安いBoxを購入しました。 ついでにV100でも作ったハイマウントストップランプを付けます。 |
|
![]() |

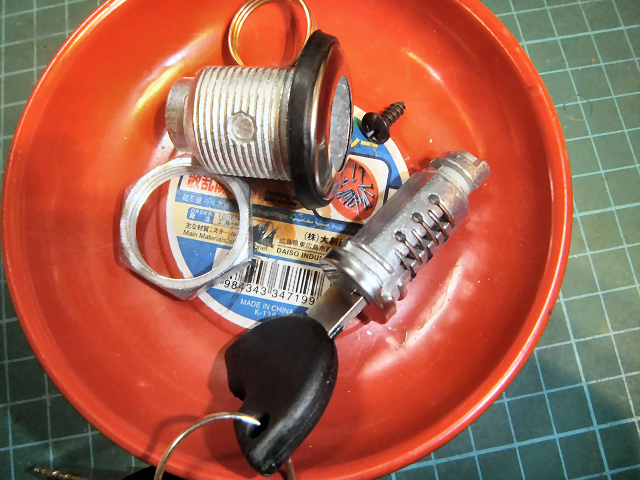

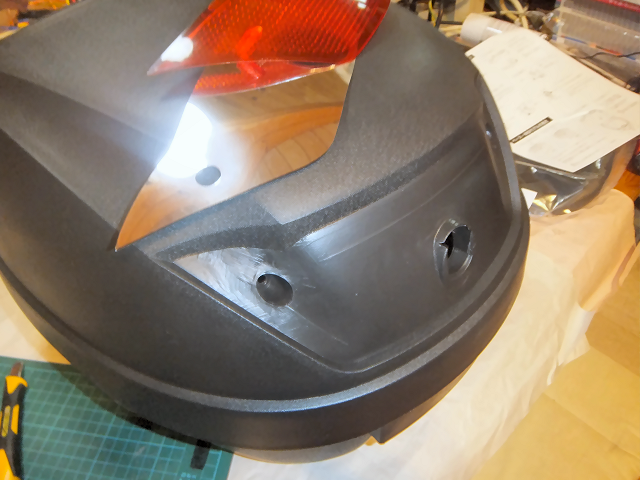

反射板を取り外すために鍵を取り外します。 気をつけないとシリンダーの部品がバラバラなります。 |
|
![]() |
さすが安物、反射「板」ではなくて銀色の「シート」でした。 |
|
![]() |
LEDを取り付ける5mmの穴を10個開けます。 | |
![]() |

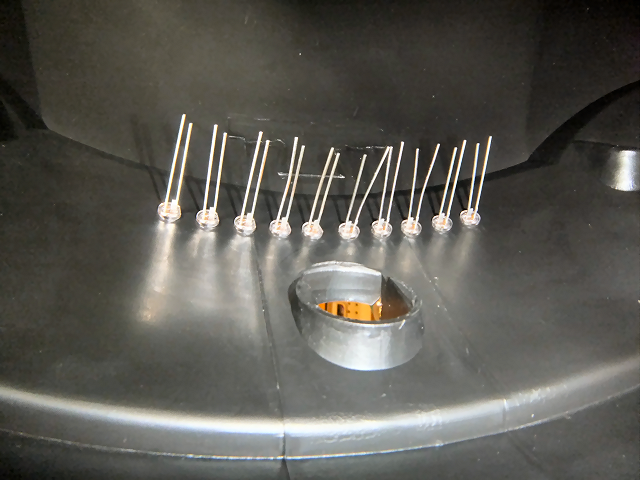

LEDを差し込んで.... | |
![]() |

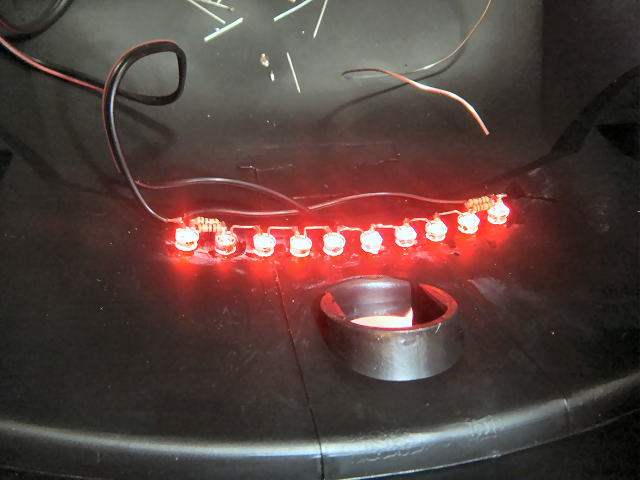

配線して点灯を確認します。 | |
![]() |
絶縁をかねてホットボンドで固定しました。 | |
![]() |

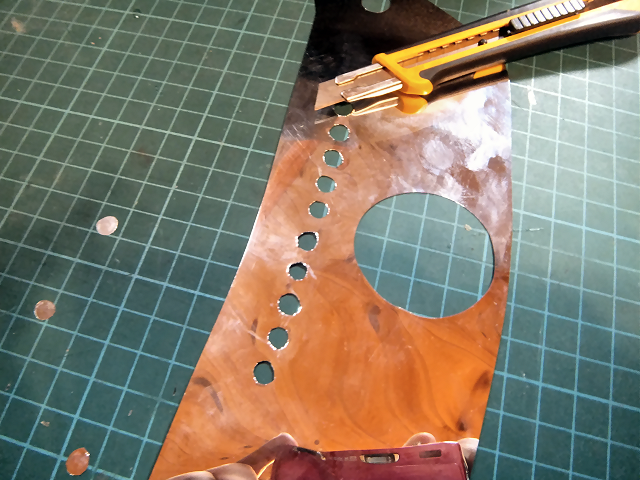

反射「シート」にもLED用の穴を開けます。 | |
![]() |
リフレクターを元通りに組み立てます。 | |
![]() |

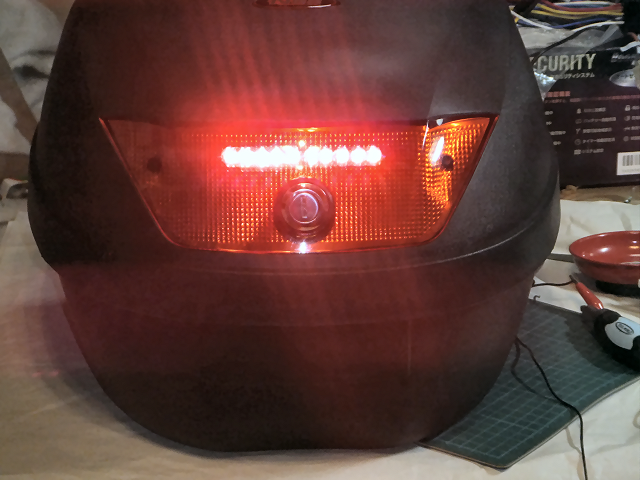

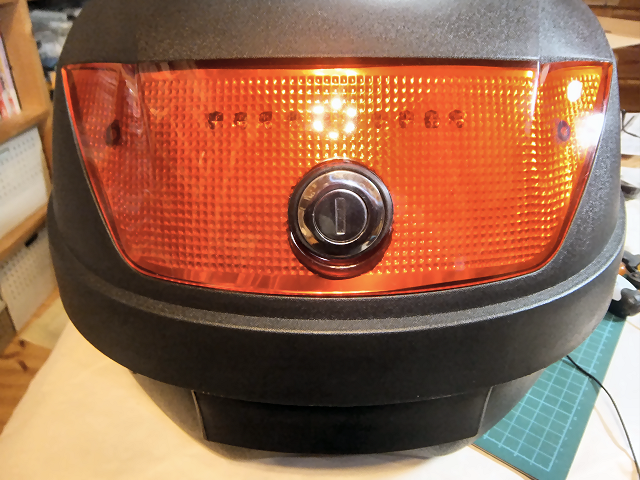

リフレクター越しだとこんな感じに光ります。 | |
![]() |

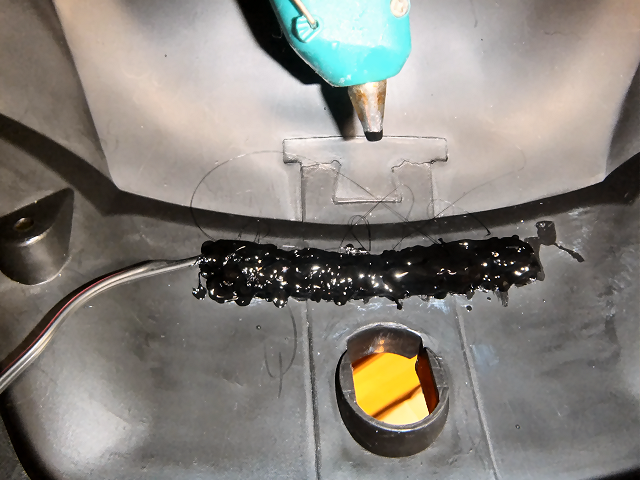

配線をホットボンドで固定します。 | |
![]() |
逆電圧対策用のダイオードを入れ忘れていたので、配線の途中に追加しました。 | |
![]() |

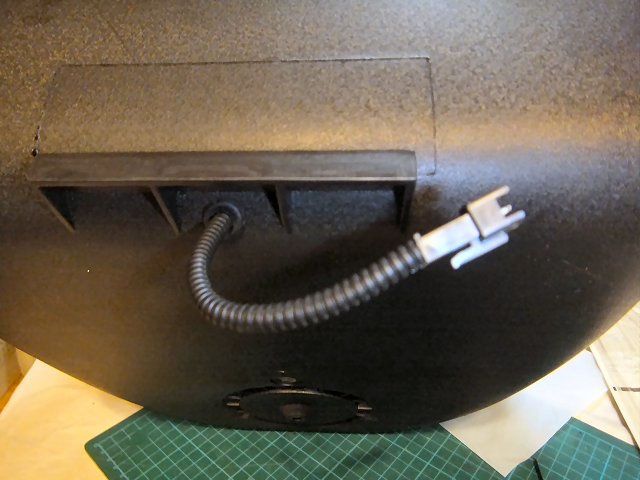

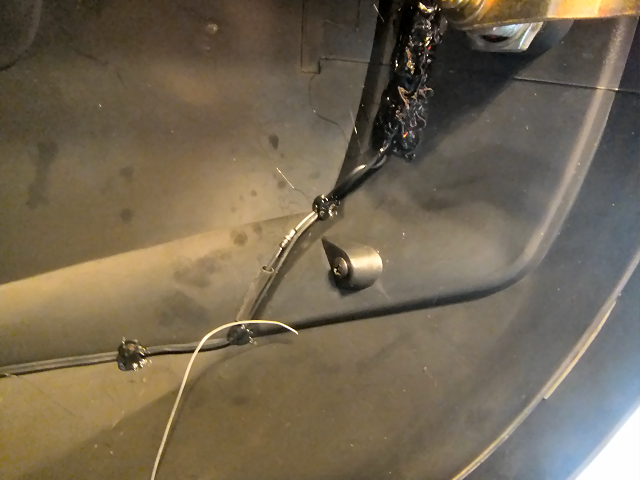

下側の隅にグロメットを付けて配線を引き出します。 配線の先にはLEDテールランプへ接続するためのコネクタを付けておきます。 |
|
![]() |

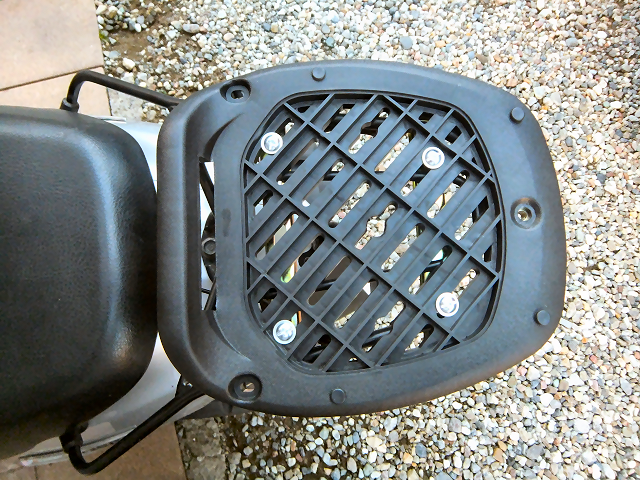

まずベースをキャリアに取り付けます。 | |
![]() |

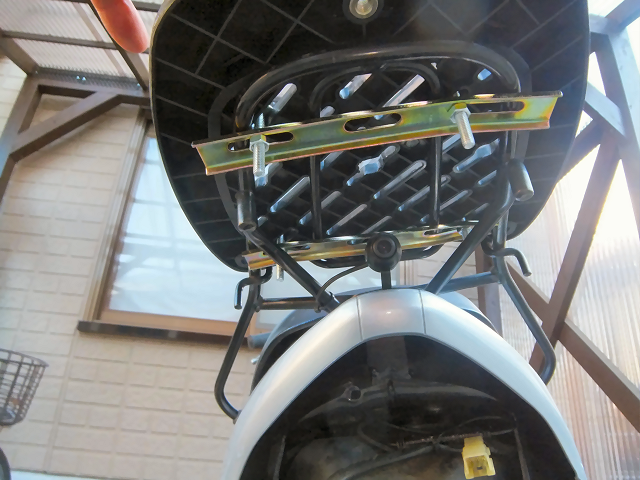

付属のステーはちょっときつく締め付けたら曲がってしまいました。 | |
![]() |

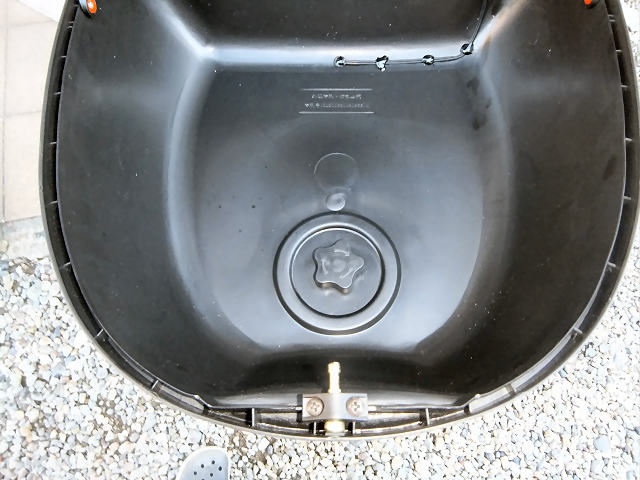

ボックス本体をベースに取り付けて完了です。 | |
![]() |

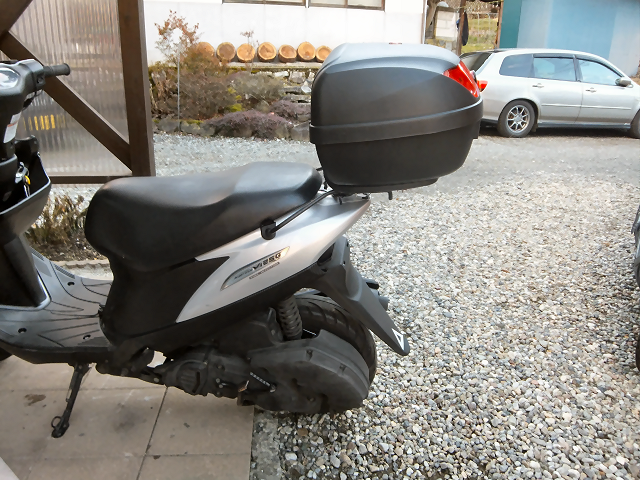

こんな感じになりました。 | |
![]() |

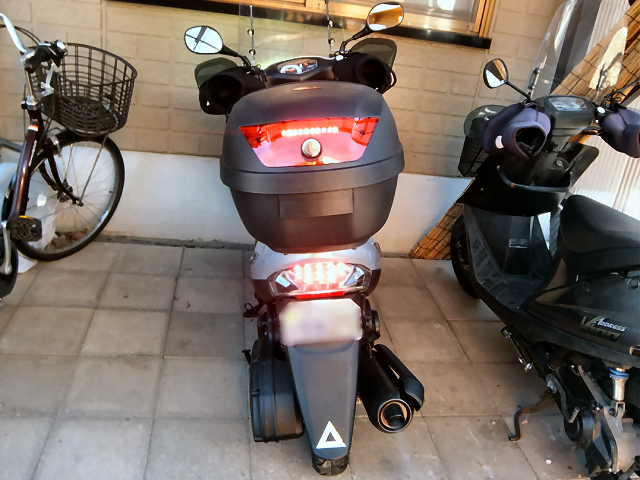

ハイマウントストップランプもLEDテールランプへ接続してちゃんと点灯しました。 |
