・2019/2/17
2022/08/28 壊れたので新しいドライブレコーダーに交換しました。 新・ドライブレコーダー |
||
![]() |

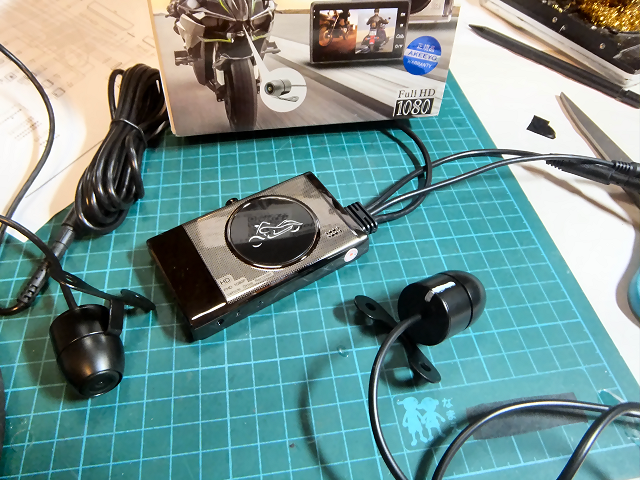

V100にも付けたドライブレコーダーをV125にも付けました。 | |
![]() |

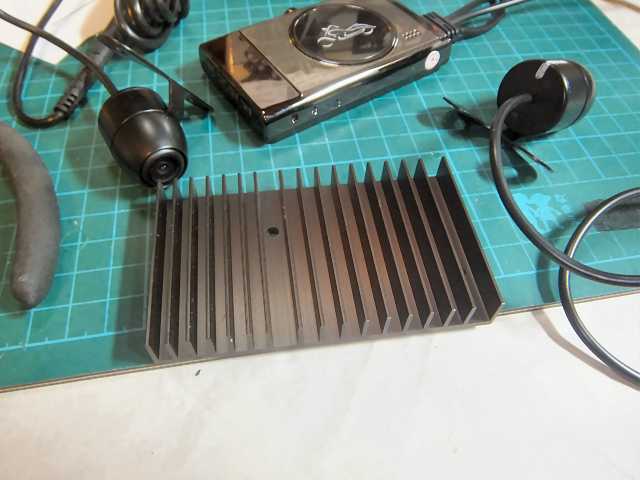

同じように本体の放熱用にヒートシンクを付けました。 | |
![]() |

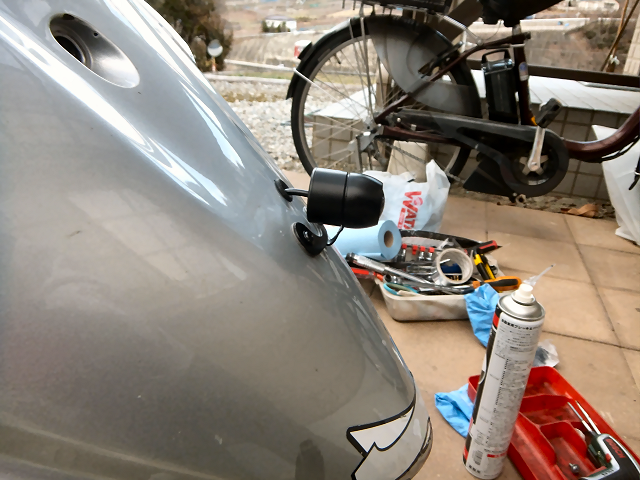

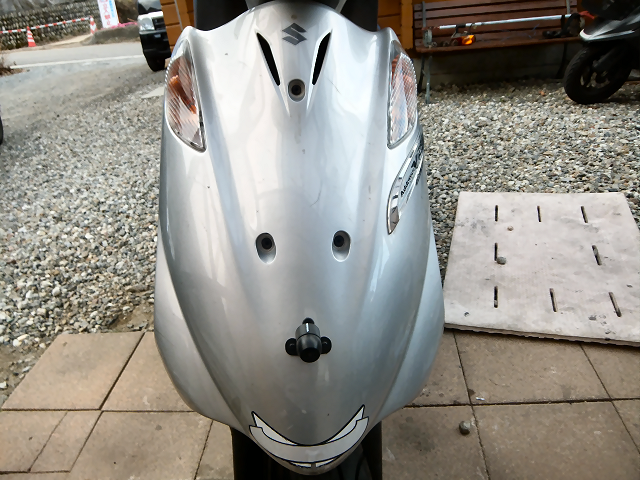

前カメラはフロントカウルのここに付けました。 | |
![]() |
付属の両面テープとネジで固定しました。 | |
![]() |

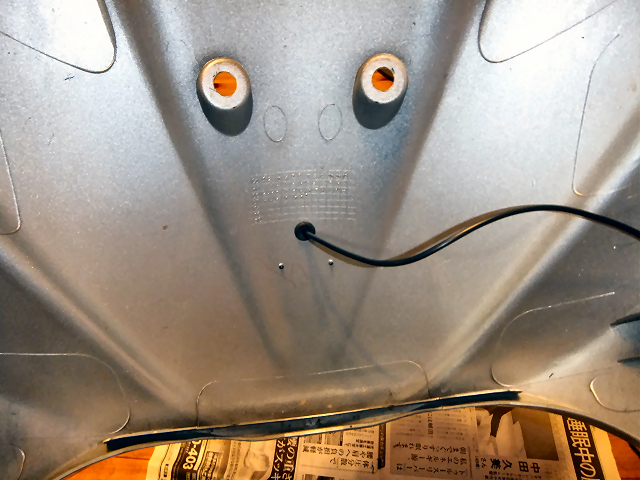

配線はグロメットを通して引き込みました。 | |
![]() |

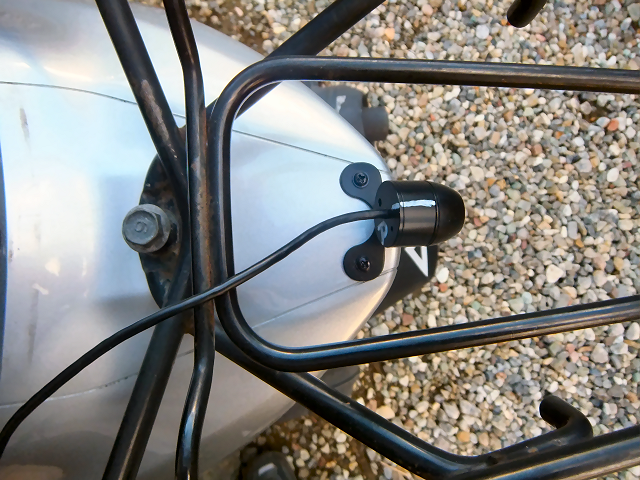

後ろのカメラはここです。 | |
![]() |

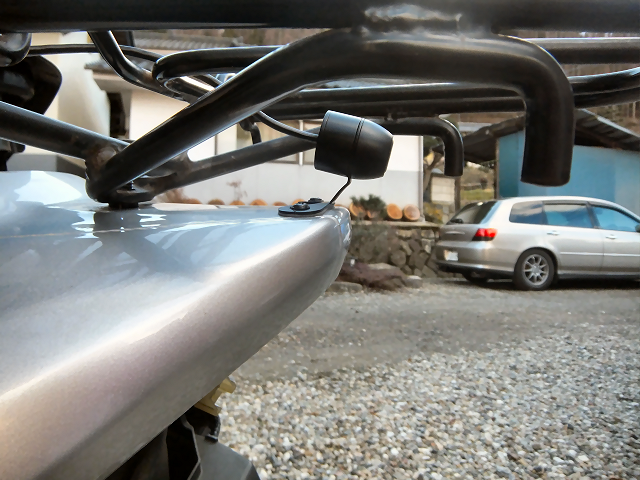

角度はこんな感じです。 | |
![]() |

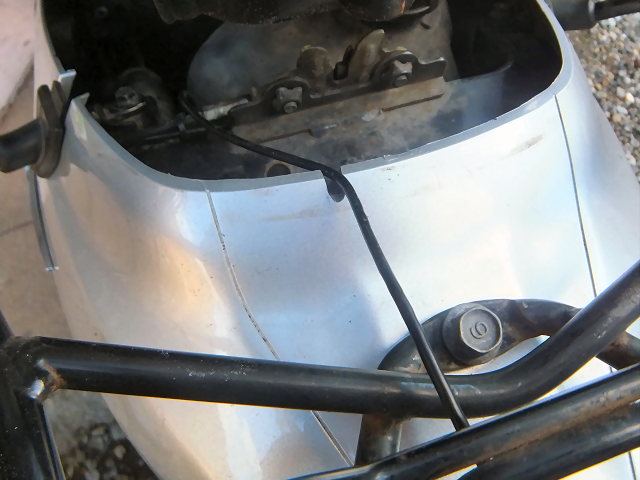

配線はカウルに切れ込みを作ってそこから引き込みました。 | |
![]() |

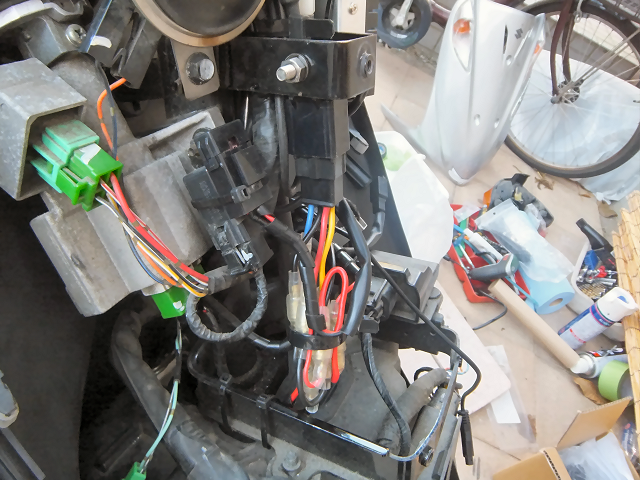

電源はグリップヒーターの時に付けたアクセサリ電源リレーから取りました。 | |
![]() |

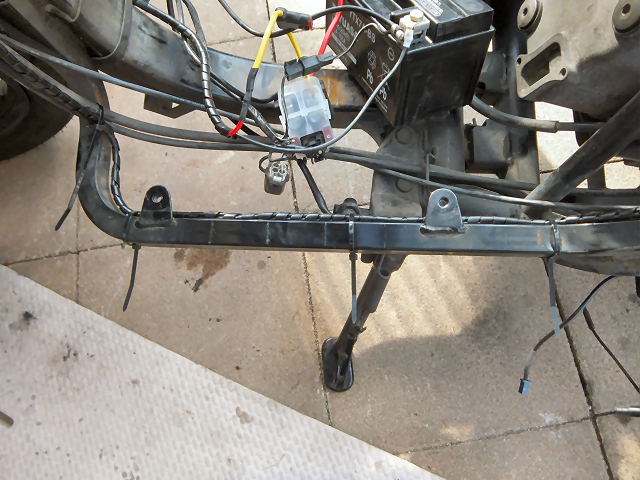

配線は保護のスパイラルチューブを巻いてフレームに沿って持ってきます。 | |
![]() |

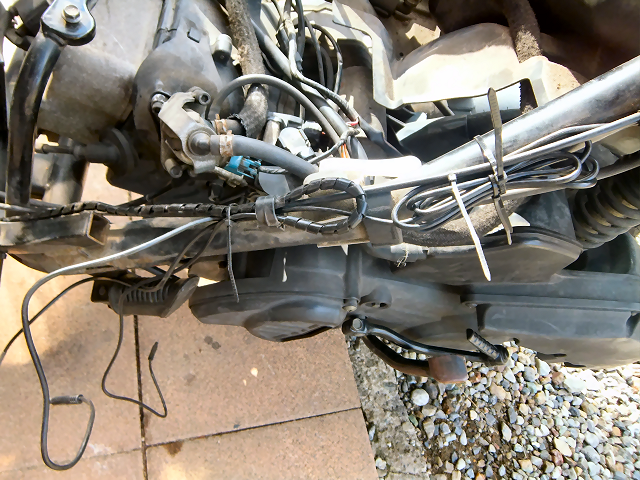

このあたりでフロントとリアをまとめて.... | |
![]() |

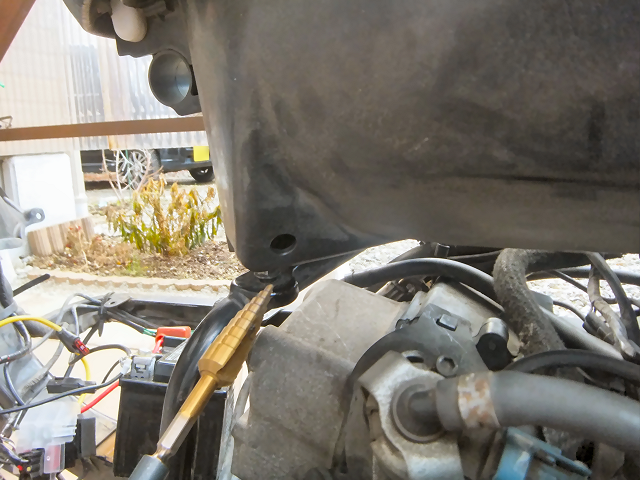

メットインに穴を開けて.... | |
![]() |
V100と同様に配線グロメットを使って引き込みました。 | |
![]() |

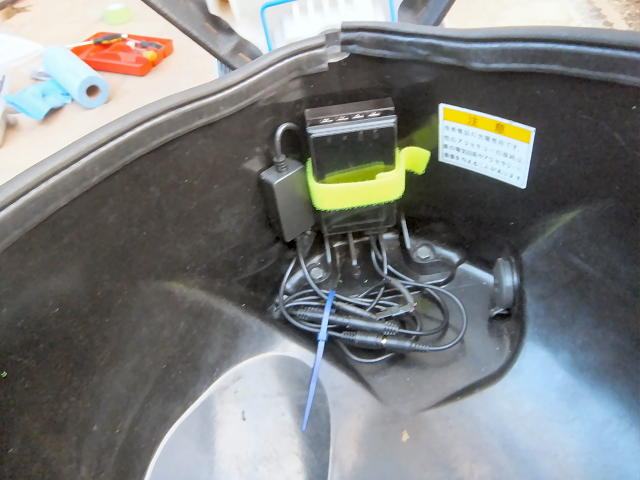

本体はメットインの前側に固定しました。 | |
![]() |

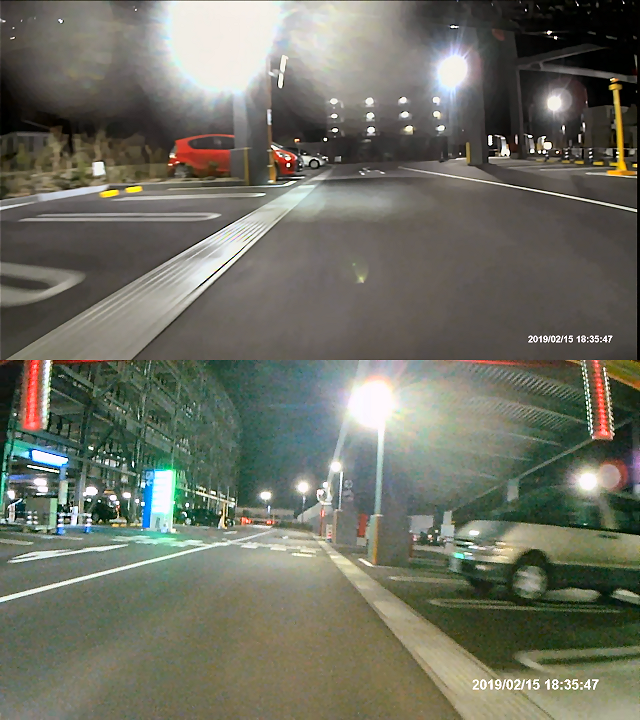

動作確認OKです。 画質はV100と同じなのでそちらの動画を見てください。 |
