メーターLED

※この内容はあくまで私個人の作業結果です。
※もしあなたが同じことをして何か問題が起きたとしても、私は一切関知しません。
※少しでも不安がある場合はバイクショップにお願いして下さい。
※くれぐれも自己責任ということで。

>アドレスV100の一覧へ  >トップページへ

・2016/01/01

以前に交換したメーター照明のLEDランプですが、最近点滅するようになってしまいました。
ムービー(音量注意)
LEDのせいかと思ったのですが、配線図を見てみたらメーター照明はヘッドライトと同じ「交流点灯」でした。

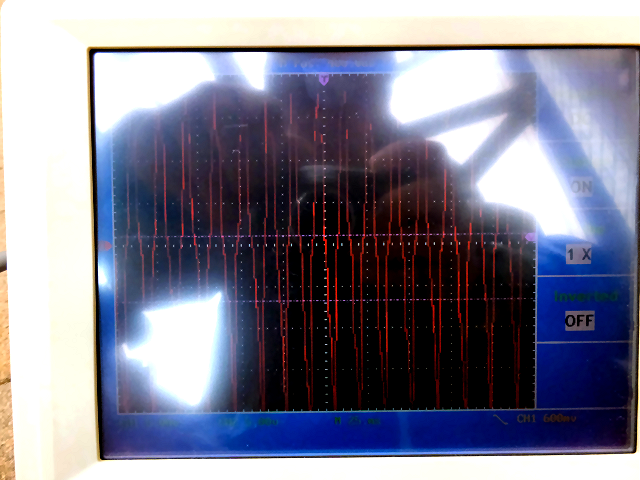

オシロスコープで見てみるとこの通り±両方に電圧が振れています。
LEDは逆方向の電圧にはめっぽう弱いのでこれでは壊れて当然です。
そこでダイオードを入れて逆方向電圧を阻止します。

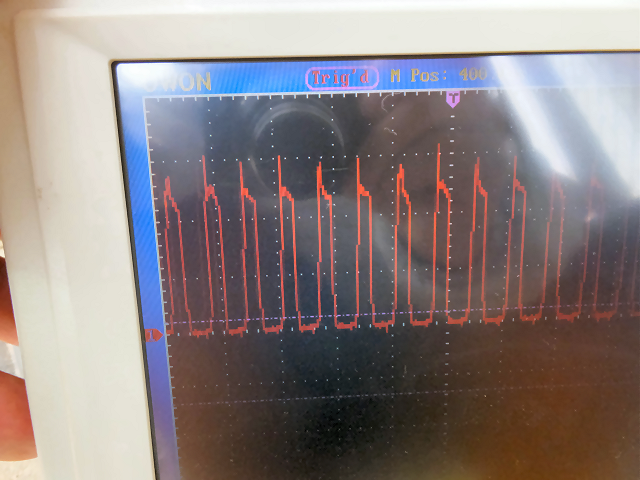

ダイオード挿入後はこうなりました。
ムービー(音量注意)

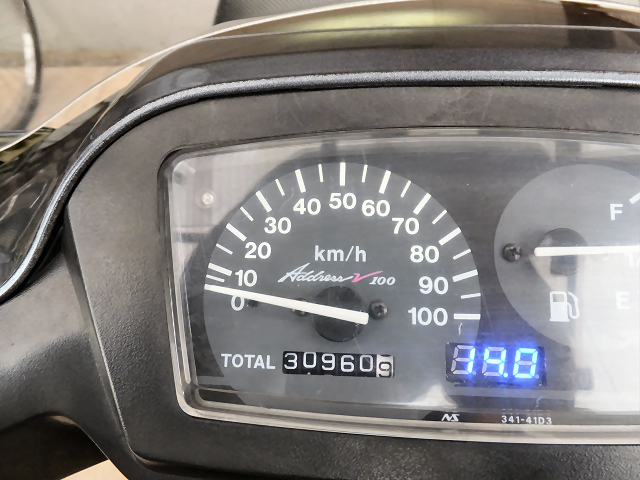

デジカメだと点滅して見えますが、目視だとわかりません。

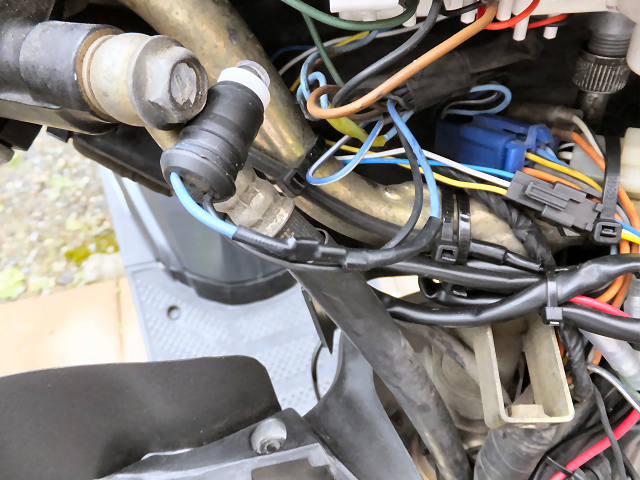

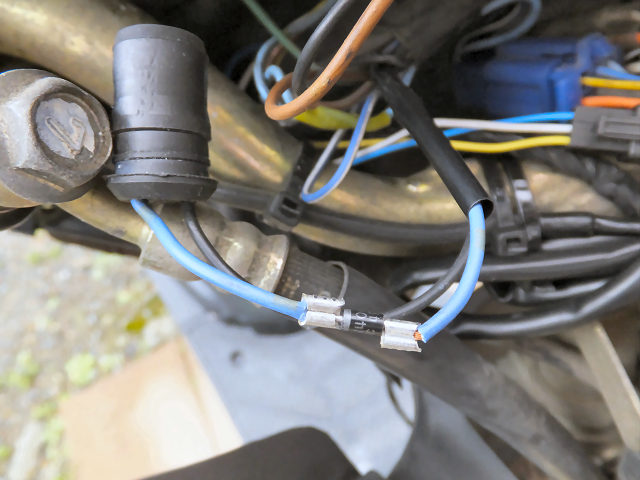

ダイオードは熱収縮チューブで保護しておきます。
これでたぶん大丈夫でしょう。
