車載PC計画

・マザーボード交換・他 2011/8/21

順調に使っていた車載PCですが、原因不明のリセットがかかるようになってしまったのでマザーボードを交換しました。

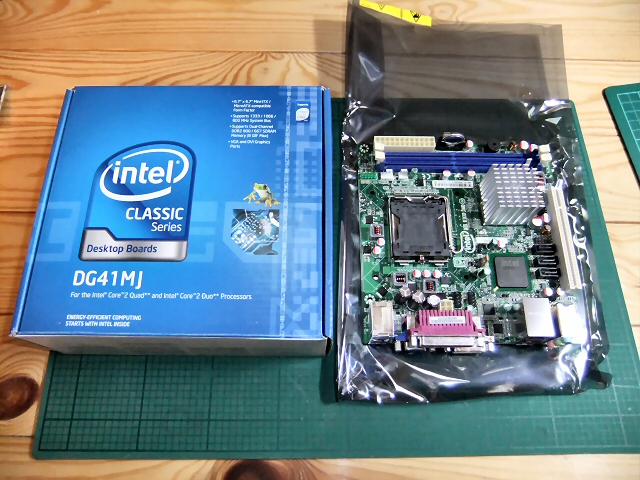

Intel GF41MJ

CPUやメモリーを流用できるようにちょっと古めのマザーです。

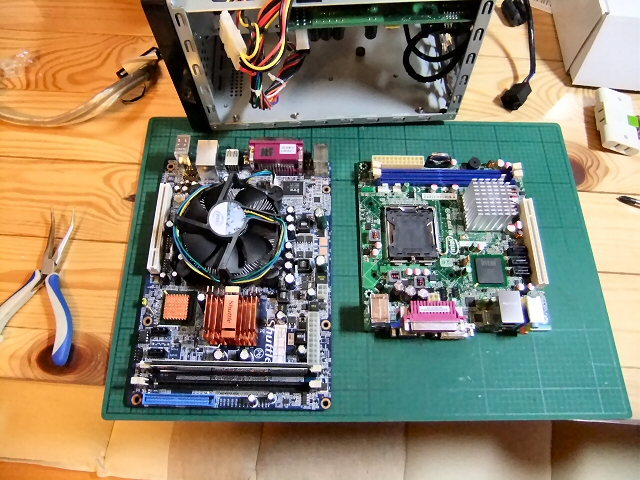

元々付いていたマザーボードはMini-ITXよりちょっと長めでしたが、ケースはMini-ITX対応だったのでそのまま交換できました。

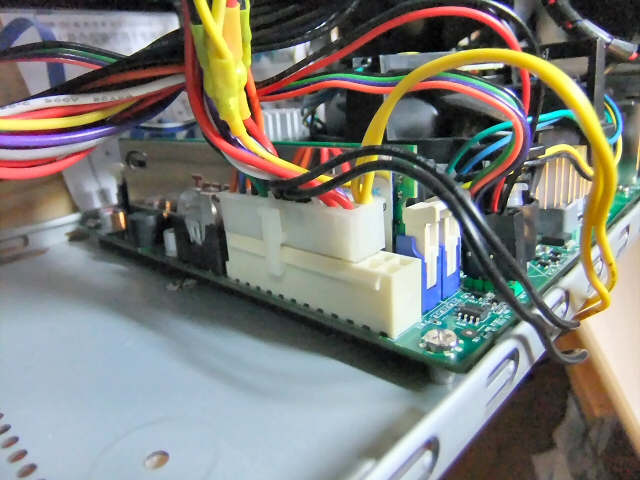

M2-ATX電源コネクタのピン数が足りなかったのですが、とりあえずこれでも動いています。

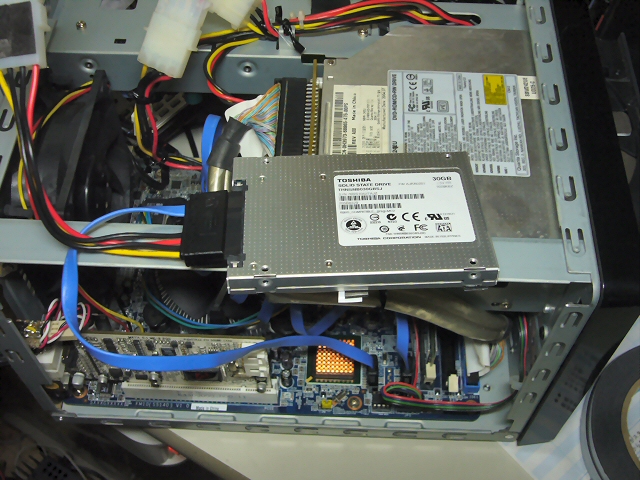

システムドライブのSSDも新しいものに交換して、OSもWindows7をインストールしました。

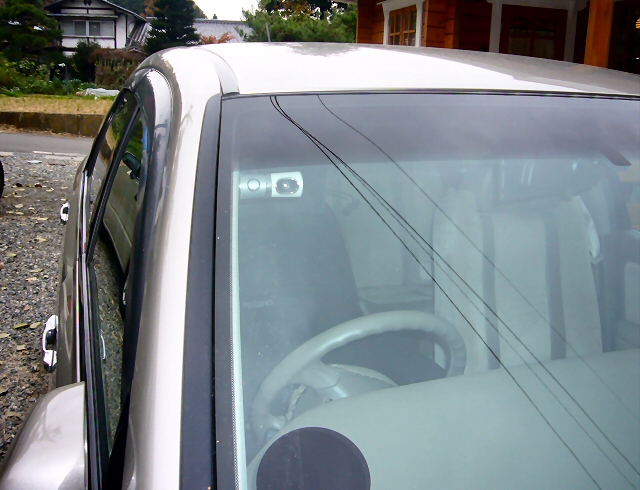

新しいマザーボードに交換したら車載カメラが認識されなくなってしまいました。
どうも起動時にBIOSで変な通信をしているらしく、起動後に一度抜き差しすると認識されます。
レガシーUSB機能がらみのような感じですが、BIOSで無効にしてもダメでした。

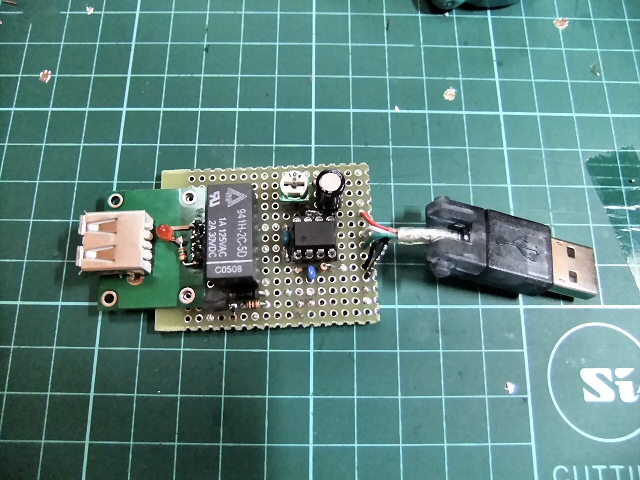

仕方がないので、USB電源のディレイ回路を作成しました。
タイマーIC555とリレーを使って、本体の電源が入ってから約20秒後にUSBカメラの電源がONになります。
これで正常に認識されるようになりました。

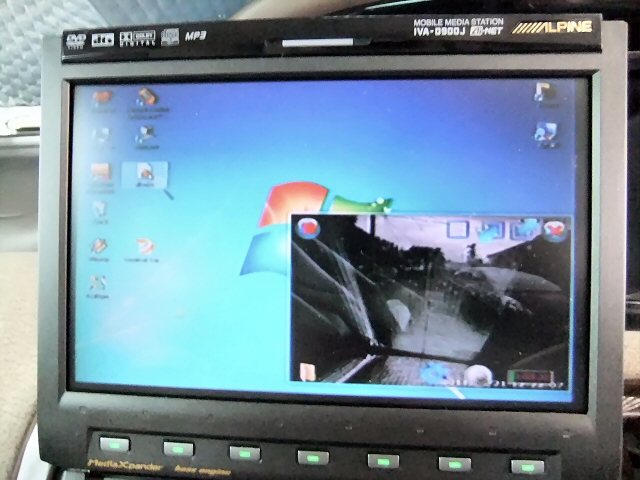

あと、ドライブレコーダー用の録画ソフトも新しくしました。
MiniCam

GPSアダプタやODB-2アダプタの情報も合成して録画できる優れものです。
とりあえず日時と速度を合成して使っています。
