アヴァンシア・車載PC計画・本体入れ替え

これまで使っていたマザーボードは EPIA 5000 (EDEN 533MHz) ですが、さすがにちょっと非力です。
ＭＰ３の再生はなんとかなるものの、ＤＶＤの再生では駒落ちがひどくて、なんとか見られるという状態です。

最近同じシリーズで新しい EPIA-M が発売になりました。
ＣＰＵのクロックが上がり、チップセットにＭＰＥＧ－２の再生支援機能が付いてＤＶＤもスムーズに見られるようです。
まだ初物でちょっと値段が高かったのですが、我慢できずに買ってしまいました。

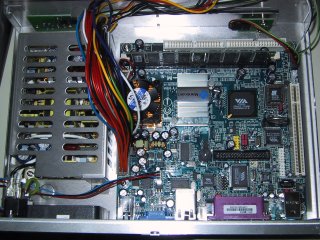

	新しいEPIA-MC933 マザーボードです。大きさは以前のものと変わりませんが、USB2.0, IEEE1394などインターフェースが大幅に強化されています。 ->紹介記事

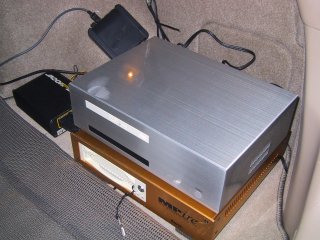

	一緒にアルミケースの e-FOX も買ってしまいました。軽くて見た目もかっこいいです。 ->紹介記事

さくさく組み立てて動作チェックとなったのですが、ここで大きな問題が！

電源は以前の本体用に作成した＋１２Ｖだけで動作する回路を新しいケースに組み込んだのですが、電源は入るもののＢＩＯＳが立ち上がりません。
電源容量不足かと思ったのですが、例のＤＣ－ＤＣコンバータを外して直結にすると立ち上がります。
あちこち調べた結果、ＤＣ－ＤＣコンバータの電圧(+12V)が立ち上がるのタイミングが、他の電圧からわずかに遅れるためのようです。

その後いろいろいじったのですが、結局ダメでした。
しょうがなく効率は悪いのですが、一旦ＤＣ－ＡＣインバータで１００Ｖを作ってから、元々ケースに付いてきた普通の電源を使うことにしました。

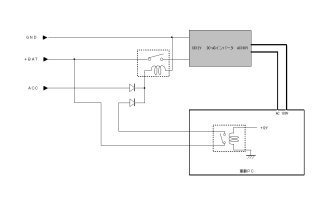

	あきらめてＤＣ－ＡＣインバータを使うことにしたのですが、問題はシャットダウンをどうするかでした。結局左のような回路を組みました。キーＯＦＦでＡＣＣ電源はＯＦＦになりますが、本体の電源が落ちまで本体内のリレーでＤＣ－ＡＣインバータの常時電源を供給します。シャットダウンが完了して本体の電源がＯＦＦになると、リレーがＯＦＦしてＤＣ－ＡＣインバータの電源もＯＦＦになります。 <-クリックで拡大します
	実際の配線はこんな感じです。手前の小さいのが常時電源をＯｎ／Ｏｆｆするリレーで、上に伸びている黄/黒のケーブルがＰＣ本体のリレーに繋がります

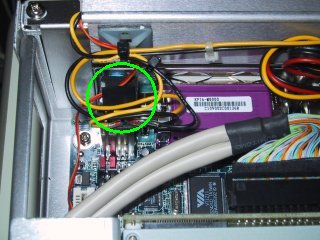

	丸で囲ったのが、本体の電源が落ちるまで常時電源をＯｎにしておくためのリレーです。このリレーの電源はハードディスクなどに繋ぐ電源コネクタの＋１２Ｖ(黄色)から取っています。

ちょっと苦労しましたがなんとか動くようになりました。
さすがに新しいマザーボードではさくさく動きます。

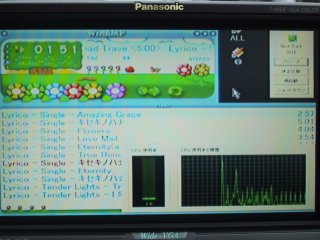

	ちょっと見にくいですが、ＭＰ３再生中のCPU使用率は、DSPプラグインを使っても５～２０％ととても軽くなりました。

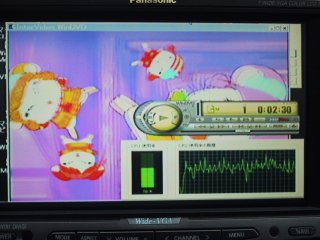

	DVDをフルスクリーンで再生しても７０％前後でまだ余裕があります。コマ落ちもなくなって、これなら十分見られます。ちなみに走りながらDVDを再生してみましたが、高速道路でもとぎれることもなく、結構振動にも強そうです。

あと、起動・シャットダウンも早くなりました。
さらに、休止状態への移行と復帰が早くなって、しかも安定して復帰するようになりました。

以前は休止状態から復帰すると１／２の確率で「デバイスエラー」が出ていたのですが、新しいマザーでは確実に復帰してくれます。
復帰時間も約３０秒なので(普通に立ち上げると約１分)、いまはキーOFFで休止状態になるようにしています。

１つ残念なのはスタンバイが使えなくなったことです。
スタンバイからの復帰は数秒で完了するので、ホントは使いたいのですが、キーＯＦＦで電源が完全に切れてしまうので使えません。
まあ、逆にバッテリが上がってしまう心配が無くなったので、それはそれで良しとしましょう。
