エアコン表示(仮)

2005/11/27

ナビのモニターを埋め込んでエアコン表示が無くなってしまいました。
表示が無くても使えることは使えるのですが、やはり寂しいです。

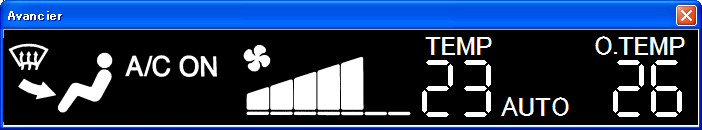

最終的には表示ユニットを作る予定ですが、それまでのつなぎに車載PCで表示するプログラムを作りました。

表示は純正の表示をまねしています。
あと、外気温を常に表示するようにしました。
でもマルチインフォメーションディスプレイのように車速信号は見ていないので、停止しているとエンジンの熱で外気温が上がっていってしまいます。

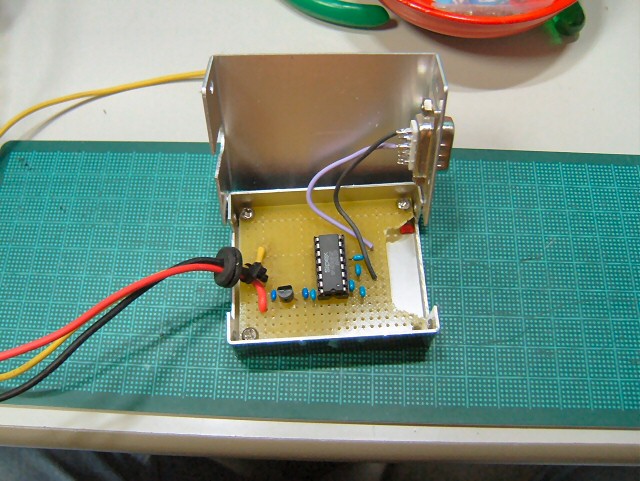

車載PCとのインターフェース回路を作ります。
といっても単純に ロジック -> RS-232c レベル変換しているだけですが。

ちなみにエアコンユニットの通信は 2400bps, Data 8bit, Parity EVEN, Stop 1bit で、5バイトを1セットで送っているようです。
机上でチェックして、いざ車に付けてみたら....動きません(T_T)

原因は、インフォメーションディスプレイ側で通信線を5Vにプルアップしていたためでした。
机上ではインフォメーションディスプレイをつないでいたので気が付かなかったのですが、車にはディスプレイが無いので動きません。

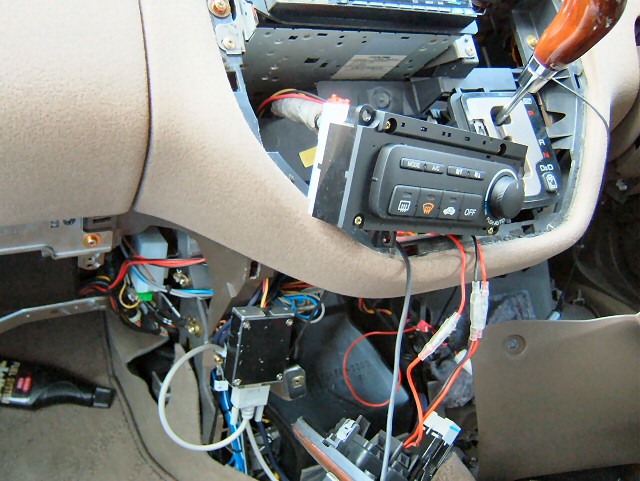

インターフェイス回路にプルアップを追加したらちゃんと動きました。

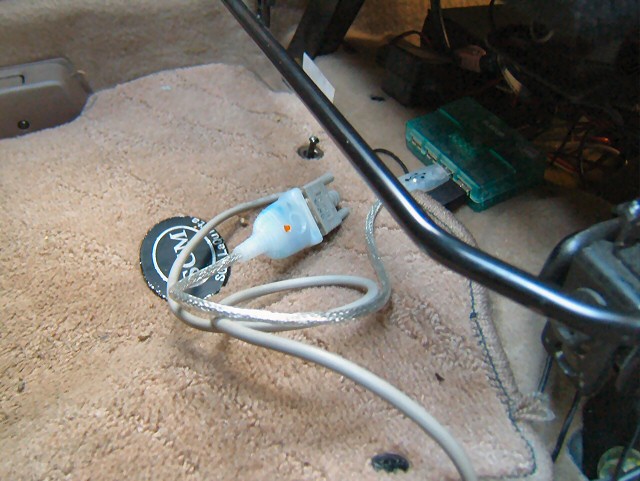

車載PC側は、USB<->RS-232cアダプタを付けてつなぎます。

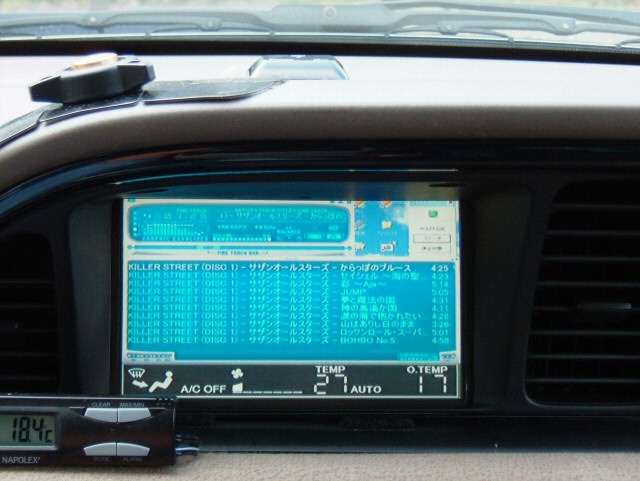

こんな感じで車載PCの画面にエアコン表示をすることが出来ました。


とりあえずこれでエアコン表示は出来たので、あとはじっくり表示ユニットを作ることにします。
