・2013/7/28

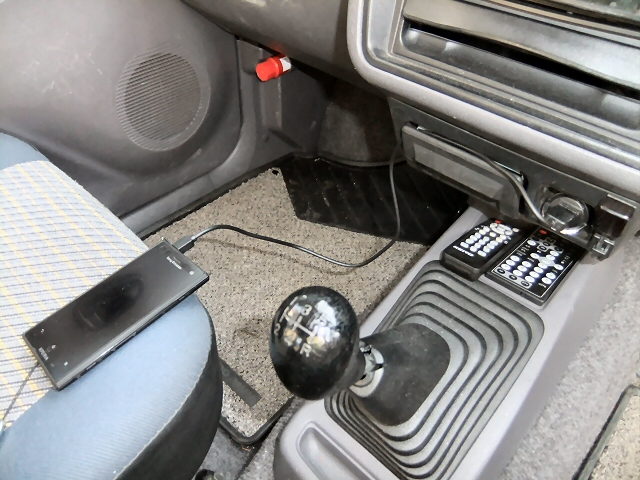

パジェロミニでスマホを充電するときは、シガーソケットに付けた充電器でこんな風にやっていました。
でもこれだとかなり使いにくいですし、ブレーキを掛けると前方へ飛んで行ってしまいます。
最近は<-こんな感じのUSB充電ポートがあるようです。
これならすっきりして良いなぁと思ったのですが....
  残念ながらパジェロミニには適合しないようです。(それにちょっとお値段が...)
なければ作ってしまえ、ということでUSB充電ポートを作りました。

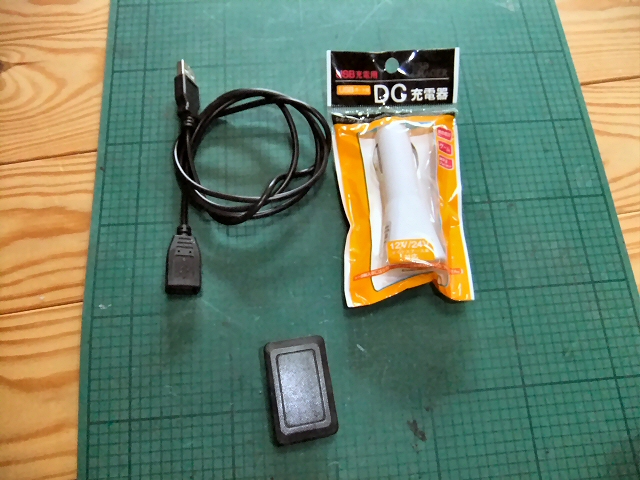

  100円ショップで資材を調達してきました。
・USB充電器
・USB延長ケーブル
  まずは外してきたメクラ蓋に穴を開けます。

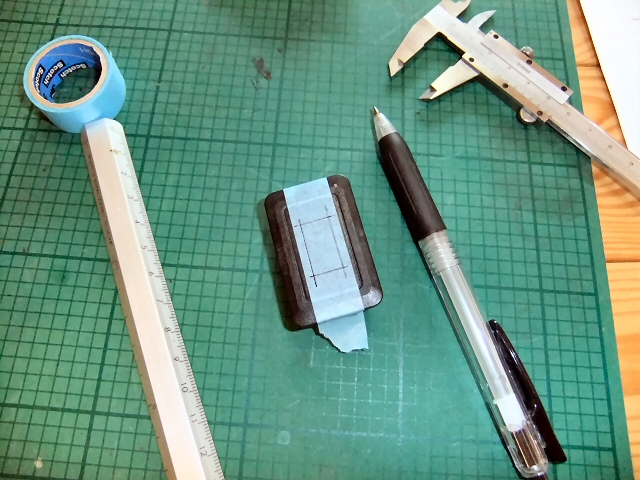

延長ケーブルのコネクタの寸法を測ってマスキングテープに穴の位置を描きます。

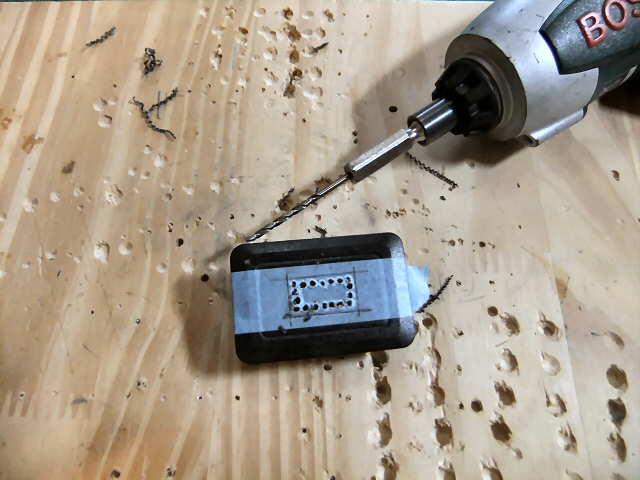

ドリルで細かい穴を開けて....

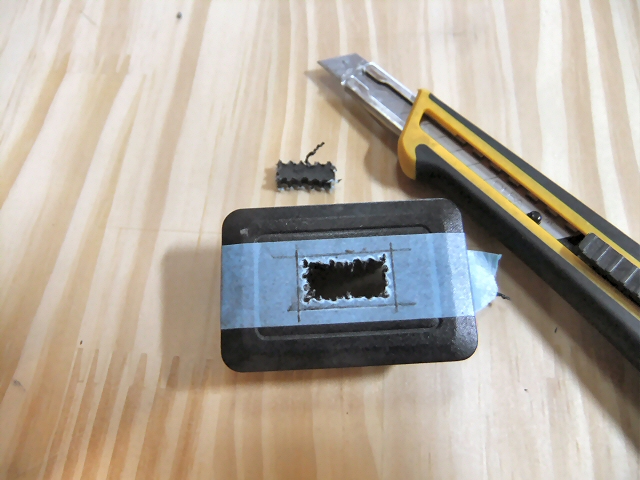

  カッターナイフで切り取って....

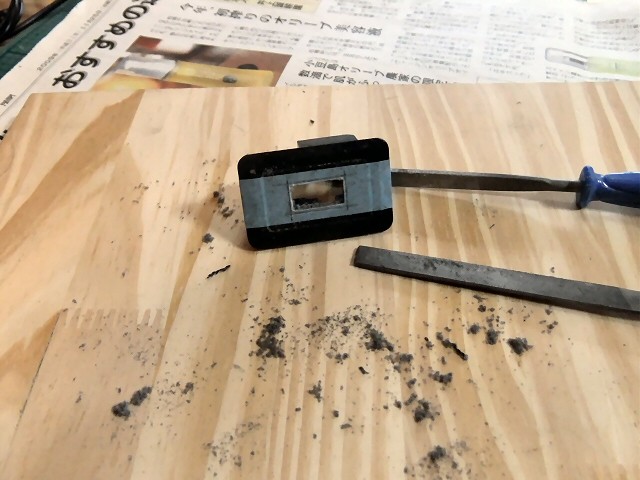

ヤスリで少しずつ削って大きさを合わせます。
最後は削りすぎないように、ちょっと削ってはコネクタを当てて確認しました。

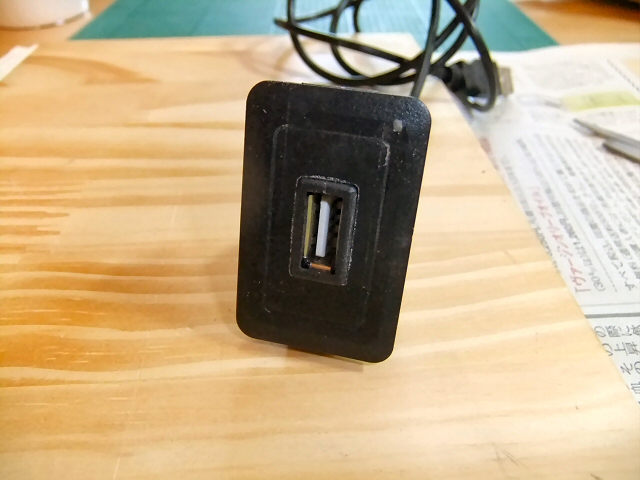

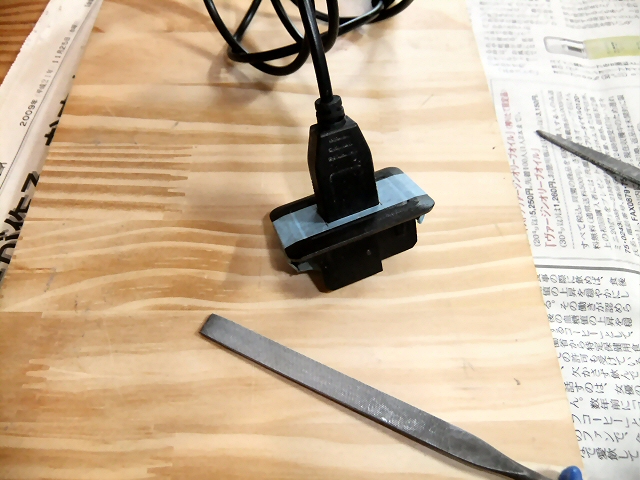

はい、これでコネクタがぴったり収まりました。

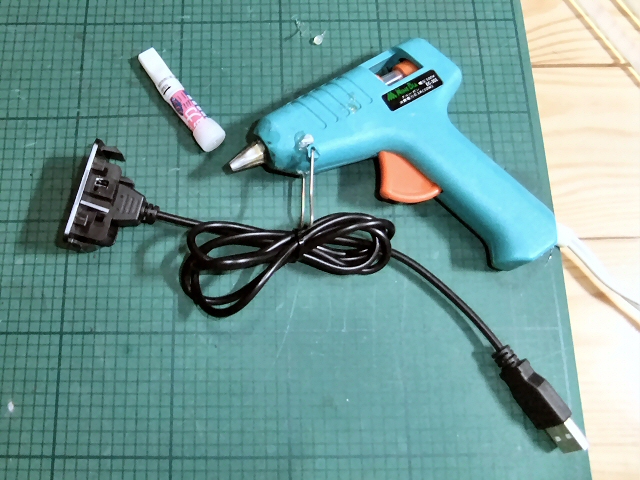

瞬間接着剤で仮留めしてから、ホットボンドを隙間に流し込んで固定しました。
次は充電器の方です。

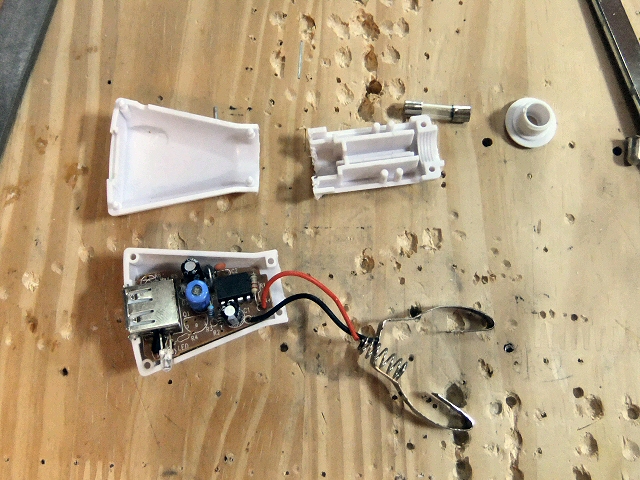

シガーソケットに差し込むところが余分なので切り取ります。

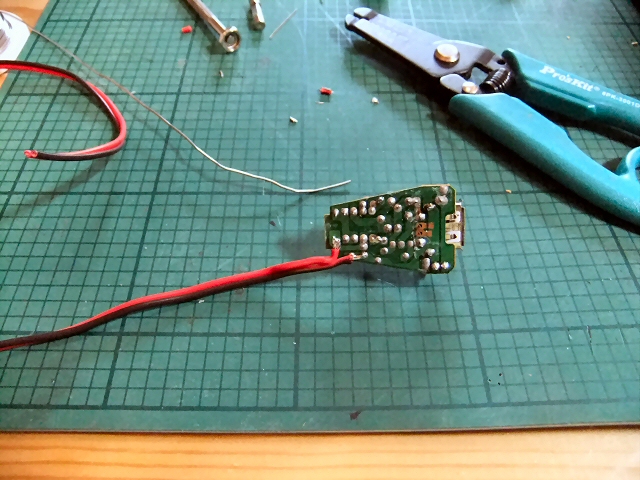

新しい配線をハンダ付けしました。

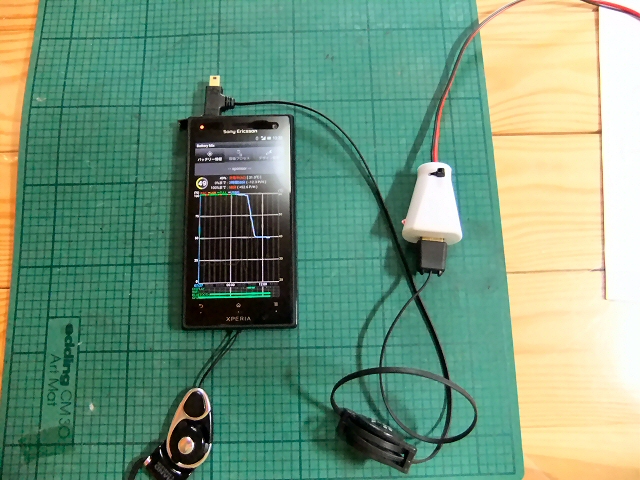

この状態で充電ができることを確認しておきます。
早速車体へ取り付けます。

加工したメクラ蓋を元に戻して....

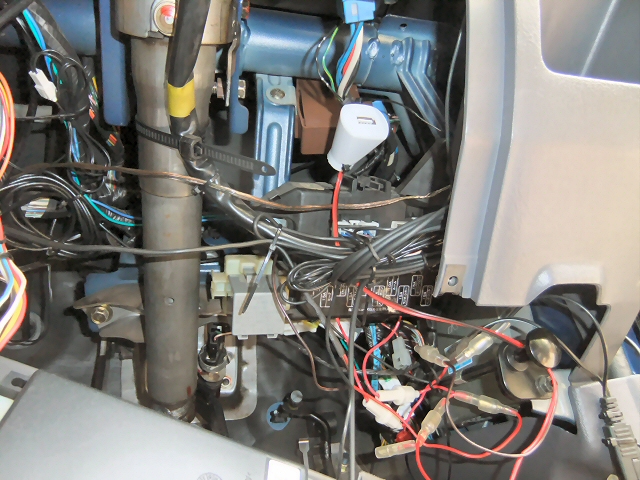

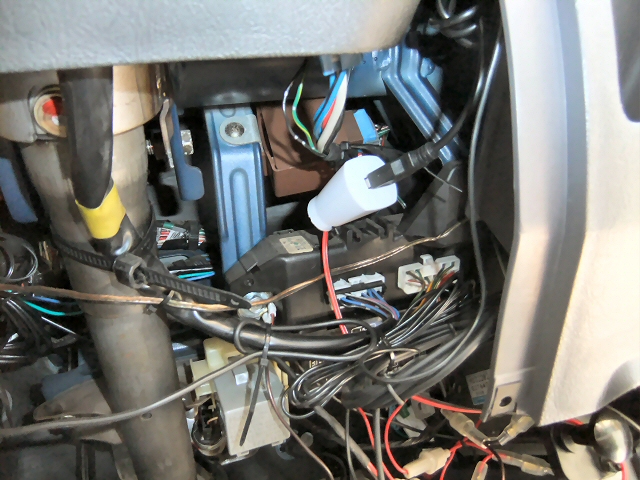

充電器本体はここにタイラップで取り付けました。
配線は以前に電波時計を付けたときにACCを取り出してあったのでそこに接続します。

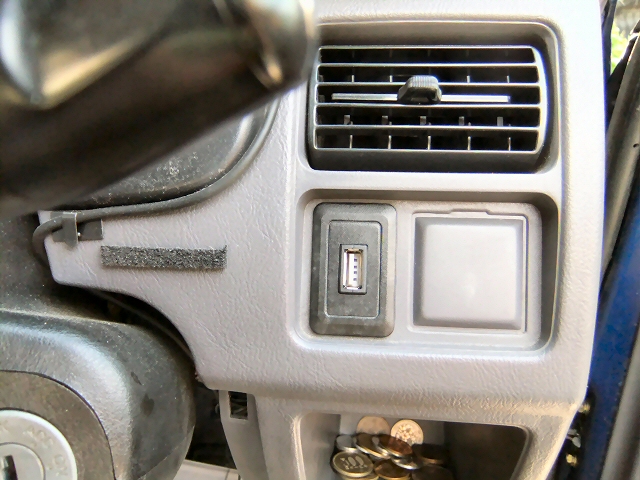

USB延長ケールブルを充電器に差し込んで取り付け完了です。

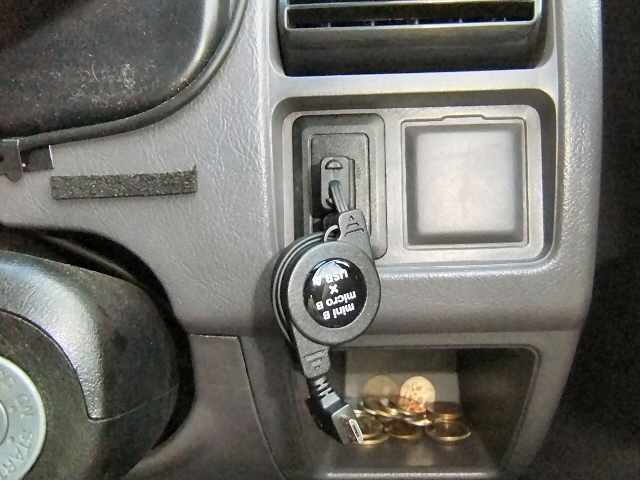

スマホ用の充電ケーブルを差し込んで....

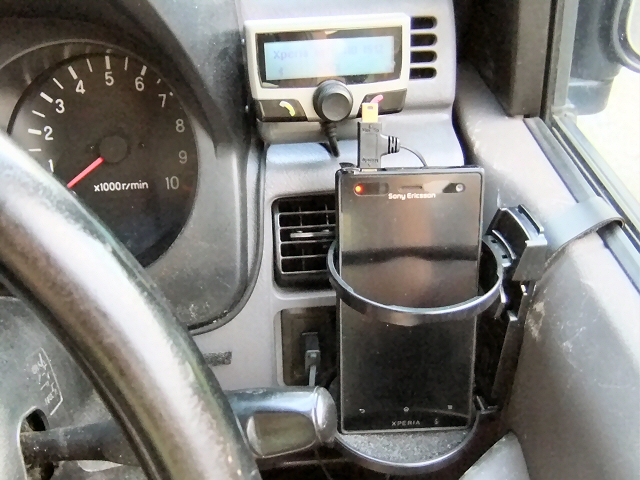

無事充電ができました。

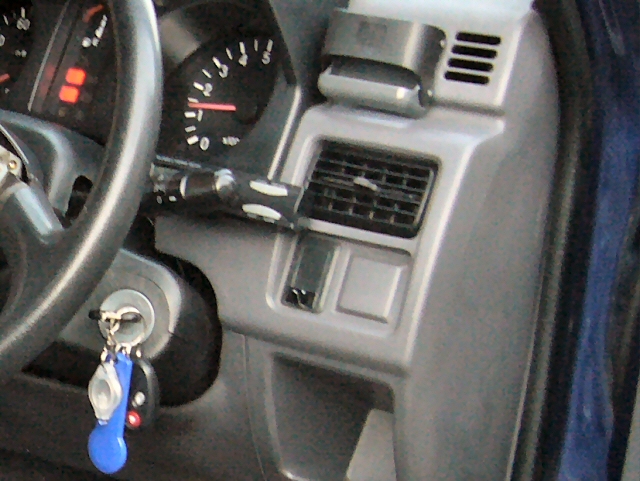

これで車内がすっきりしました。
