メーター照明Ver.3

	ずっと問題の無かったＬＥＤメーターＶｅｒ２ですが、スピードメーターの160〜180Km/hところが点かなくなってしまいました。 ムラも気になっていたので新しいＶｅｒ３を作ることにしました。

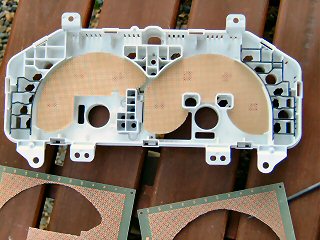

	今度は数で勝負！ということで、ユニバーサル基板をメーターの形に切ってチップＬＥＤを並べることにします。

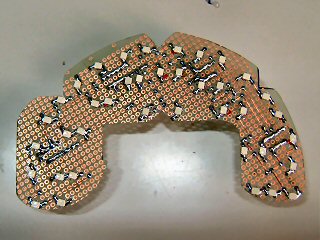

	こんな感じでチップＬＥＤを並べました。 スピードメーターが３0個、タコメーターが２７個の計５７個を豪勢に使っています。

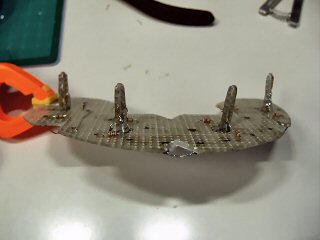

	基板の裏には小さく切った基板を立てて、ここから電源を供給します。

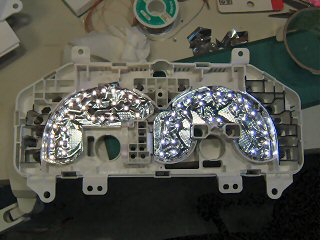

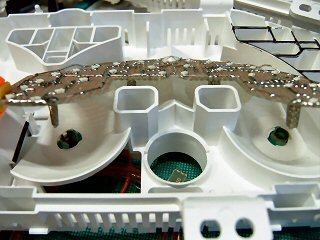

	取付はメーターの電球を抜き取ったソケットにそのまま挿すだけと簡単です。 （これなら市販もいける？） それに何かあったらいつでも元に戻せますし(^_^;

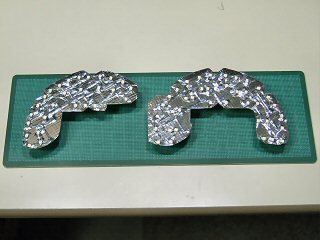

	少しでも明るくなるように基板に反射テープを貼って完成です。

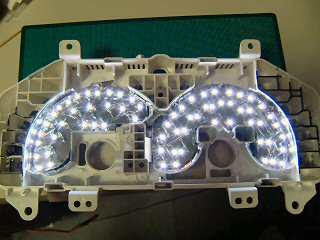

	光らせるとこんな感じです。 これでもう暗いとは言わせません！^_^;

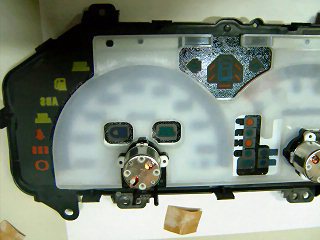

	Ｖｅｒ２でムラが気になったので、メーター裏の白いプラスチックをサンドペーパーで荒らして光が拡散するようにしました。

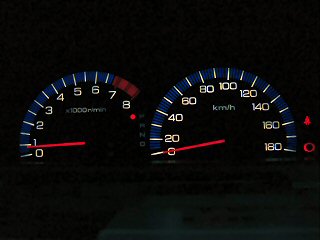

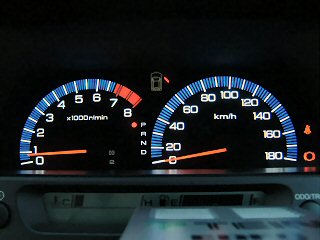

	取り付けて完成です、う〜ん綺麗！。 夜は明るすぎて一番暗くしてちょうどいいくらいです。

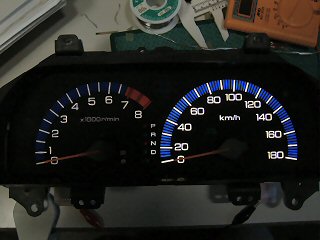

	ちなみにＶｅｒ２とＶｅｒ３を比べるとこれだけ明るさが違います。 ＬＥＤのメーカーを変えたこともあって一段と綺麗です。

おまけ

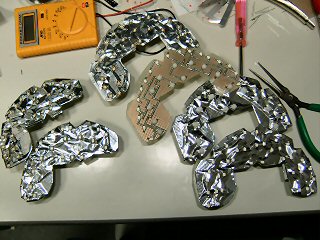

	今回のＶｅｒ３は苦労しました。 直接ＬＥＤが文字盤を照らすようにしたので、いくら照射角110°のチップＬＥＤとはいえ最初に作ったらムラが目立ってしまいました。 ＬＥＤの位置を変えたり、スピードメーターは文字のところに2つずつＬＥＤを使うようにしたりと、結局5セット作りました。

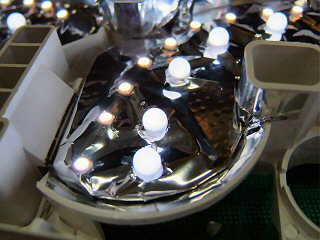

	ムラをなくそうと秋月の拡散キャップを使ってみたりしましたが、やっぱり数には勝てません。

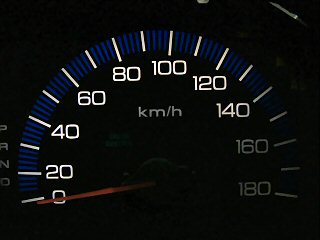

	それでも昼間はまだちょっとムラが気になります。 （<-デジカメで絞って撮った写真です） 160km/hのあたりがちょっと.....。 でもこれ以上となると、もうＬＥＤをタイルのように敷き詰めるしかありません。
	今回はオーディオＱで購入した1個\150のＬＥＤを使いました。 写真は左側がVer2までと同じ秋月の3個\200のＬＥＤ、右が今回のＬＥＤです。 さすがに高価なだけあって真っ白に発光してとても綺麗です。 でもＬＥＤだけで\8,550になってしまいました(T_T) しかも5パターンも作ったのでＬＥＤ代だけで４万以上.....(奥さんにはぜったい秘密） どこかで安く買えませんかねぇ？ （しまりす堂でリールごと買えば1個\100以下ですが、さすがに2000個・17万円は買えません)
