フィット・ルームランプ・マップランプLED
※この内容はあくまで私個人の作業結果です。
※もしあなたが同じことをして何か問題が起きたとしても、私は一切関知しません。
※少しでも不安がある場合はディーラー又は整備工場にお願いして下さい。
※くれぐれも自己責任ということで。
・2017/03/26
![]() |

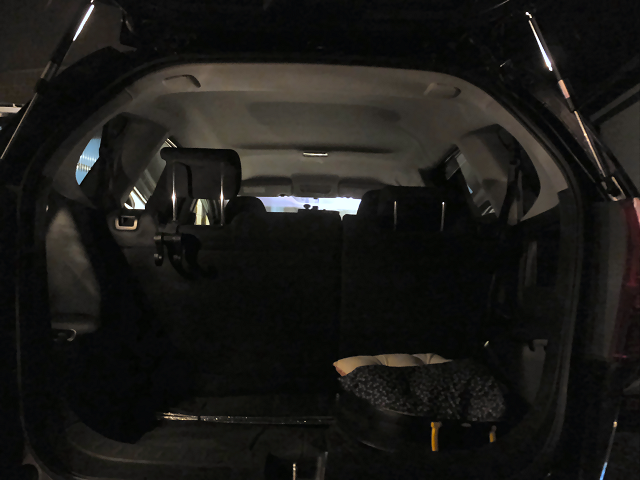

ラゲッジ照明に続いてルームランプ・マップランプもLEDにしました。 | |
![]() |
まずはマップランプから。 LEDは毎度同じ4個構成です。 |
|
![]() |

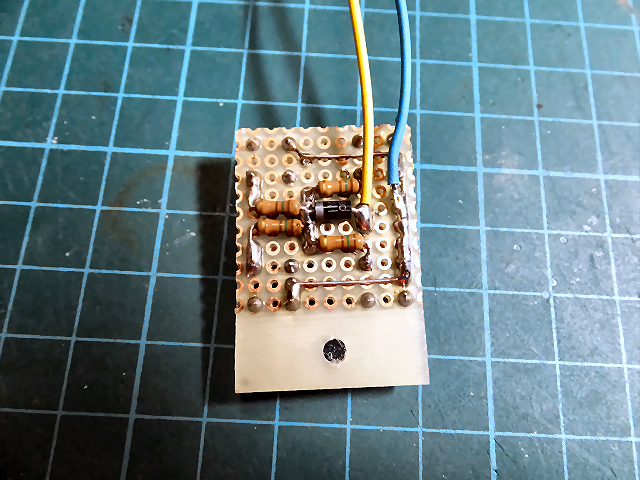

裏側もラゲッジ照明と同じです。 違うのはちょっと長くしてネジ止め用の穴を付けたところです。 |
|
![]() |

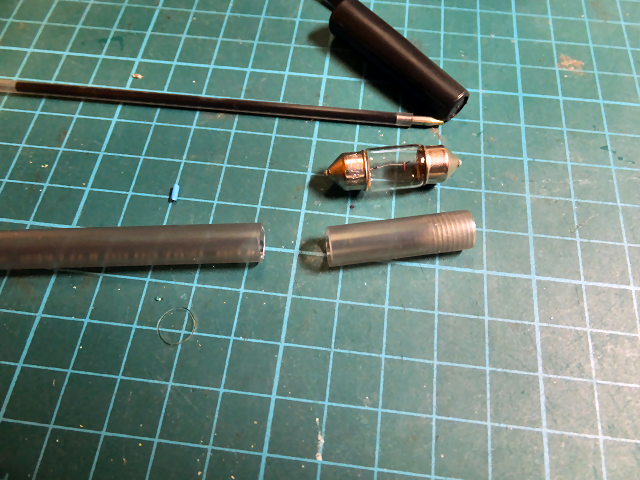

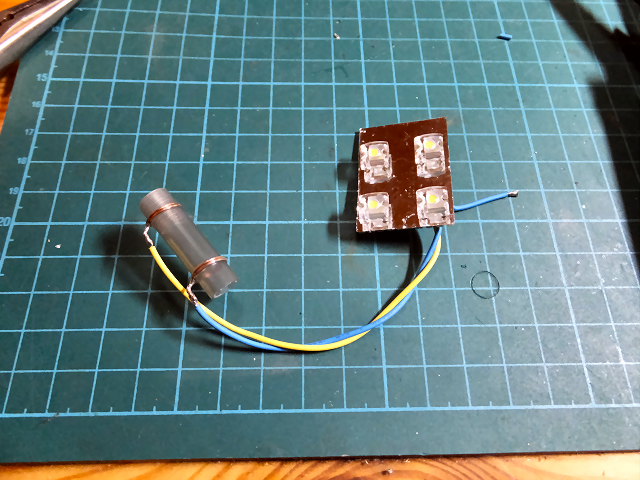

電源は電球のソケットから取ることにするので、100円ショップのボールペンの軸を切って銅線を巻いたものを作りました。 | |
![]() |

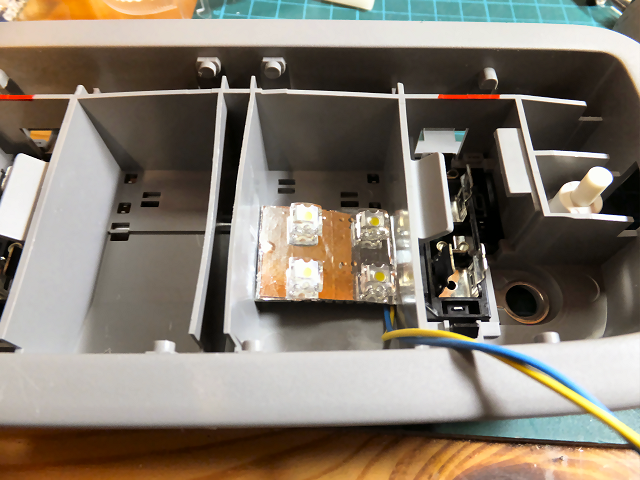

そのままだと奥に入ってしまうので... | |
![]() |

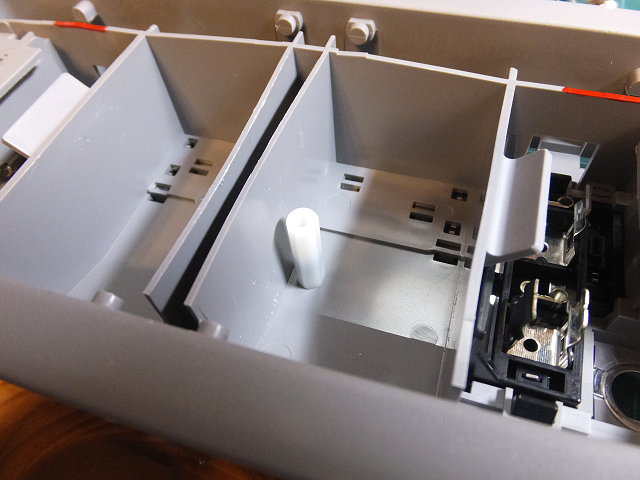

基板用のペーサーを裏からネジ止めしてかさ上げします。 | ![]() ![]() |
![]() |

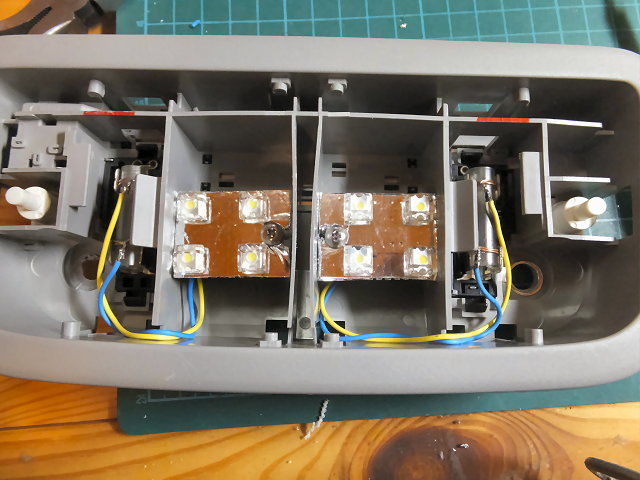

LED基板をネジ止めして完成です。 | |
![]() |

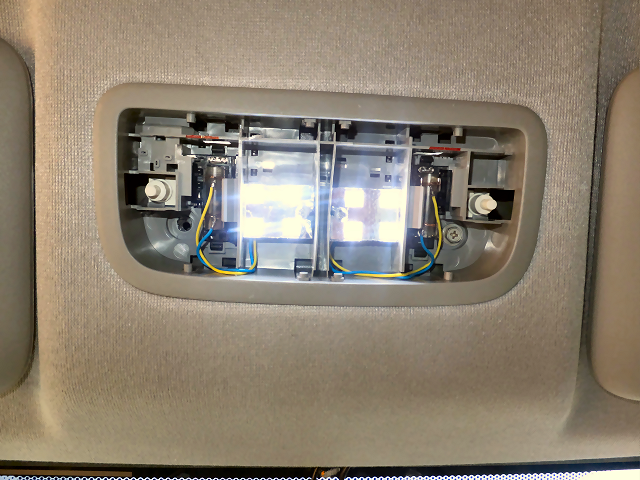

点灯確認OKです。 | |
![]() |

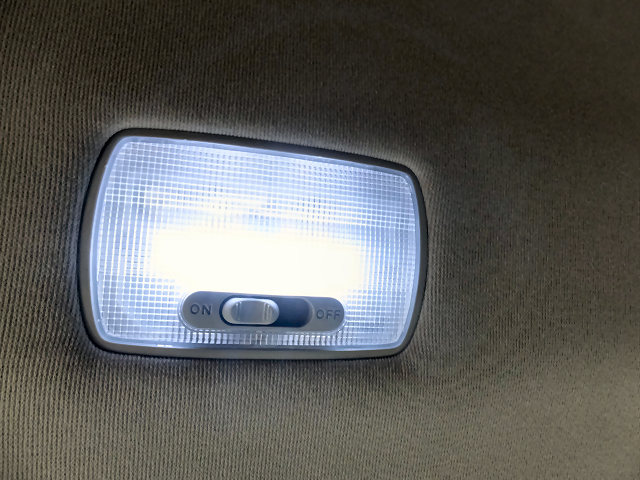

明るくなりました。 | |
![]() |

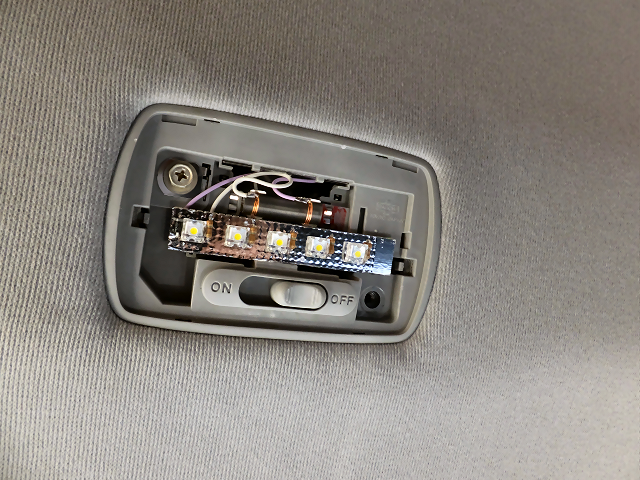

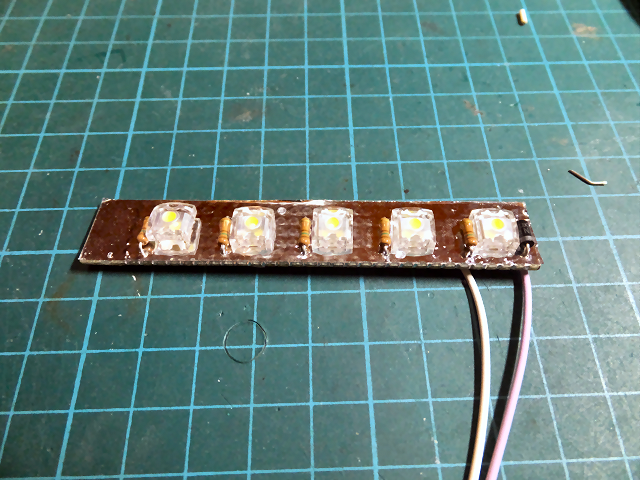

次はルームランプです。 横一列にLEDを5個並べました。 |
|
![]() |
こちらは強力両面テープで貼り付けました。 | |
![]() |

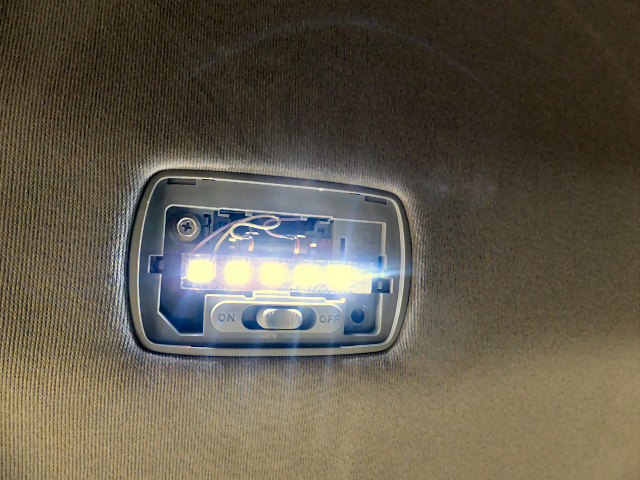

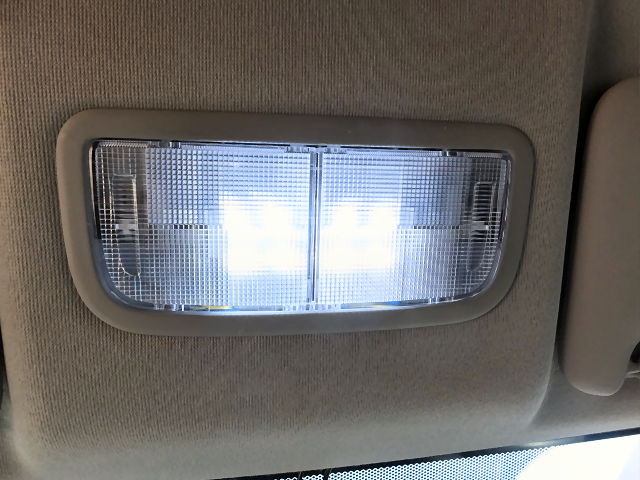

点灯確認OK。 | |
![]() |

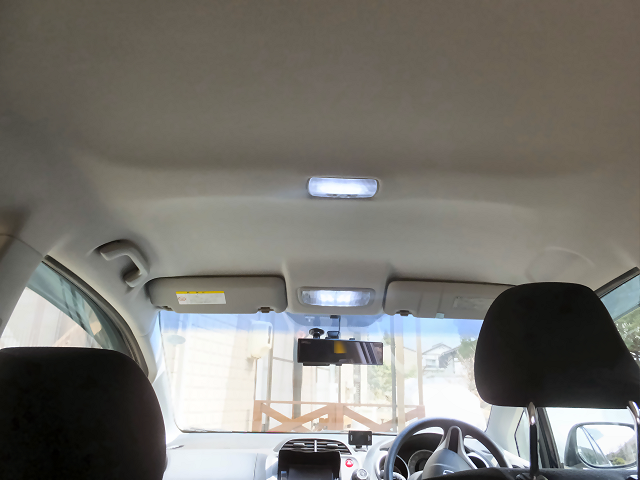

やっぱり明るいのはいいですね。 | |
![]() |
ついでにマップランプをルームランプ連動にしました。 詳細は こちら です。 |
