カーナビ取付(新)


前回に引き続きケーブルの整理をしました。
今回はVICSのケーブルを目立たないように隠します。

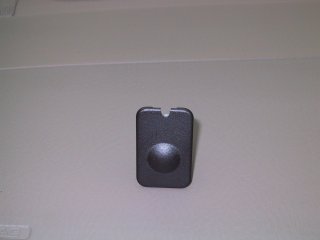

エアコンの日射センサを少し削って、ケーブルを通す部分を作ります。

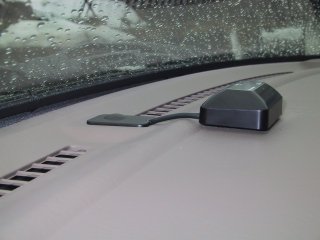

削ったところからケーブルを出します。
ダッシュボード側も少し削りました。

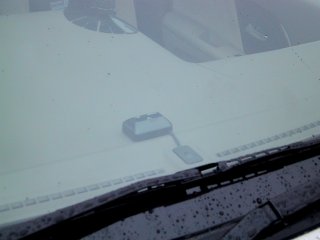

外から見るとこんな感じです。
ETCのアンテナも隠したのでとってもすっきりしました。
(以前はこんなでした)
おまけ

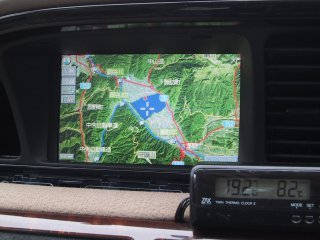

アヴァDVDナビ仕様^_^;
大きさはぴったりなんだけど....

赤外線LEDの配線をするついでに、ナビモニターの配線をエアコンのダクトから出すようにしました。
これでさらにすっきり、運転席からは配線がまったく見えなくなりました。

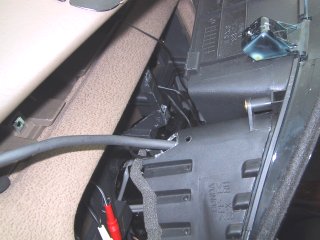

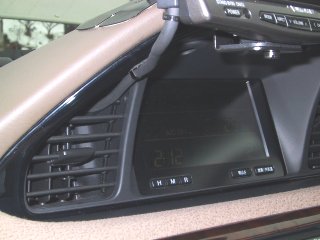

ダクトの後ろに切り欠きを作って配線を通しました。
そのままだとルーバーが動かなくなってしまうので、横ルーバーの一番上と縦ルーバーの一番右を取り外しました。
(はめ込んであるだけなので簡単に取れます)

取り付けの一番下にある、画面がおかしくなる件ですが、
その他いろいろな不具合と合わせてPanasonicのお客様相談室に
連絡したところ、新しいバージョンのDVD−ROMを送ってもらいました。
それ以降は同じ不具合は発生していません。

カーナビのTVの音声はFM電波で飛ばしているのですが、これが
どうも弱いようで雑音が乗ります。

そこで、カーナビのFM出力の線を直接オーディオのアンテナ端子
につなぎました。

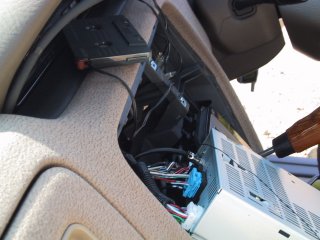

ちょっと見にくいのですが、オーディオユニットの上を右下へ行って
いる黒い細い線がそうです。

効果はてきめんで、全くノイズが乗らなくなりました。
ふつうのFM局の放送の受信にも問題ありません。

注文していたDV7700がやっと来たので、早速取り付けました。
同じメーカーとはいえケーブルに互換性はなさそうだったので、
古い方をいったん全部撤去してから取り付けたので、丸1日かかって
しまいました。

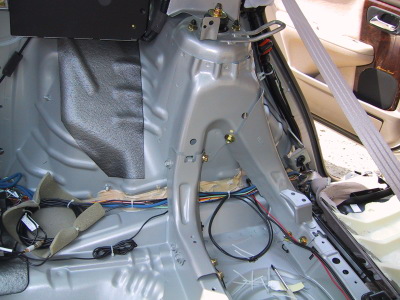

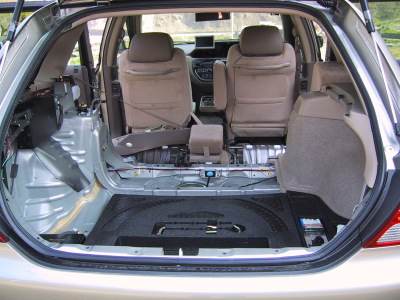

内装・シートなどを景気よく取り外します。

というか、カーゴルームの両側の内装をはずすには
後部座席をはずさなければなりません。
まあ2回目なので、多少は慣れましたが。

この後助手席のシートも取り外しました。
※バッテリーを接続したまま助手席をはずすと、SRS
エアバッグの警告灯が点いてしまいます。

一度点灯するとディーラーでリセットしてもらわなければ
なりません。私は2度もお世話なってしまいました。

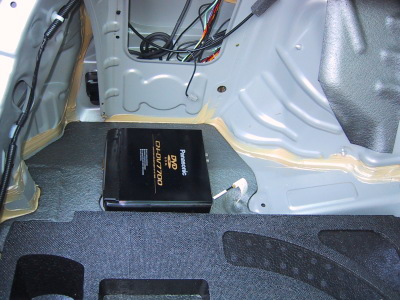

本体はカーゴルームの左側にある小物入れを
取り外したところに両面テープで固定しました。

後で気が付いたのですが、小物入れがないと
内装が下に落ちてしまうので、内装を鉄板にねじ
止めしました。

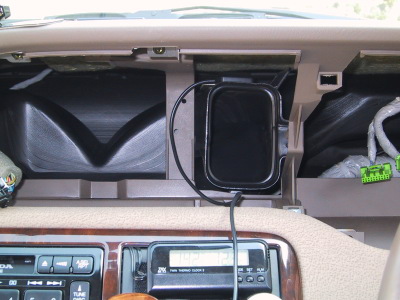

GPSアンテナはメータ裏のエアコンダクトの上に
附属の鉄板を両面テープで固定して設置しました。

前のナビの位置だとVICSユニットの真下になって
しまうため、ちょっと横へ移動しました。

感度アップに有効と言われている鉄板ですが、
ついに純正で付くようになったんですね。

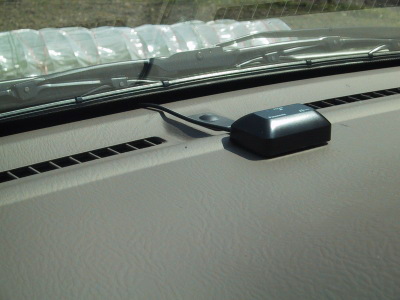

VICSのアンテナはここです。
配線はガラスとダッシュボードの間に押し込んで
助手席側へ回しました。

前のナビではユニットの角度調整用に紙工作の
角度ゲージが付いていたのですが、最近のものは
置くだけでいいんですね。

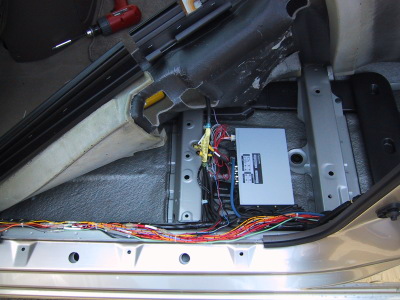

TVのチューナーは助手席のカーペットの下です。
カーペットの裏にあったスポンジを切り取りました。

前のナビのチューナーがシートをスライドさせるための
ワイヤーにあたってしまい、シートがスライドできなくな
ってしまったのでカーペット下へ移動です。

踏まれたときのことを心配しましたが、後席からはこの
位置まで足を入れるのはちょっと難しそうなので、まず
大丈夫みたいです。
配線は左側のサイドシルからカーゴルームまで
這わせます。

そういえば、FM−VICS用のアンテナなのですが、
前のナビにはTVアンテナの分岐用のケーブルが
付属していたのですが、今回のナビではTVアンテナ
4本のうち1本をFM−VICS専用にするようになって
います。(つまりTVで使えるのは3本だけ)

TVアンテナをせっかくパルウスにしたのに1本取られる
のもしゃくなので、前ナビの分岐ケーブルを流用しました。
ところがナビ本体側のアンテナコネクタの形が変わって
いたので、昔々のTVアンテナからケーブルだけ切り取って
つなぎなおしました。

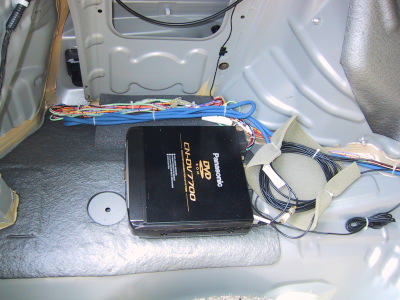

余った配線をまとめて本体に接続しました。
配線がカタカタ鳴らないようにスポンジを轢いてあります。
(気休め?)

最後の最後に音声認識用のマイクの配線を忘れて
いたことに気付いて、これは運転席側のサイドシルから
持ってきました。

マイクはサンバイザーではなく、ステアリングコラムに
置きました。

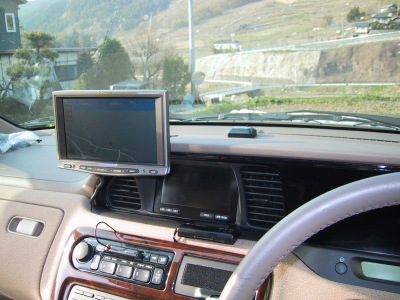

新しいモニターは色がグレーになりました。
リモコンもかっこよくなりました。

もう少し低いといいのですが、この位置が限界です。

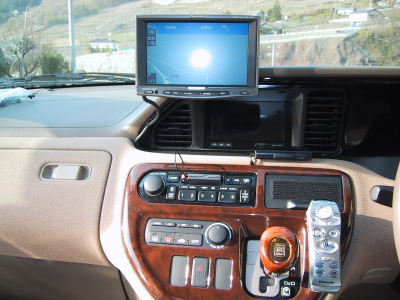

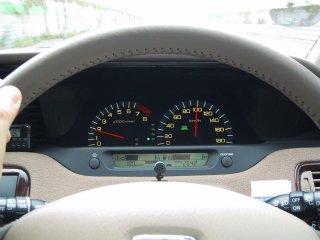

運転席から見るとだいたいこんな感じです。

以前のモニタではL字の金具でモニタの下からねじで
止めるようになっていましたが、これはモニタの裏側で
ねじ止めします。
前のL字金具を使えばもう少し下げることもできるの
ですが下側にねじが見えてしまってすっきりしないので、
どうしようか考え中です。
【おまけ】

取付後1週間したころなぜかナビの動作がおかしくなりました。
・メニュー画面の背景を設定すると本体がリセットされる。
・登録ポイントにサウンドが設定できない。

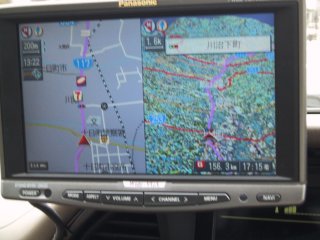

・サテライトマップの画面の色がおかしくなった(左の写真)

とりあえずメニューから本体の初期化をしたところ正常に
もどり、その後はおかしくなっていません。

やはり「初物」にはいろいろありそうです。
